电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

热处理实验《金属学与热处理B实验》实验报告

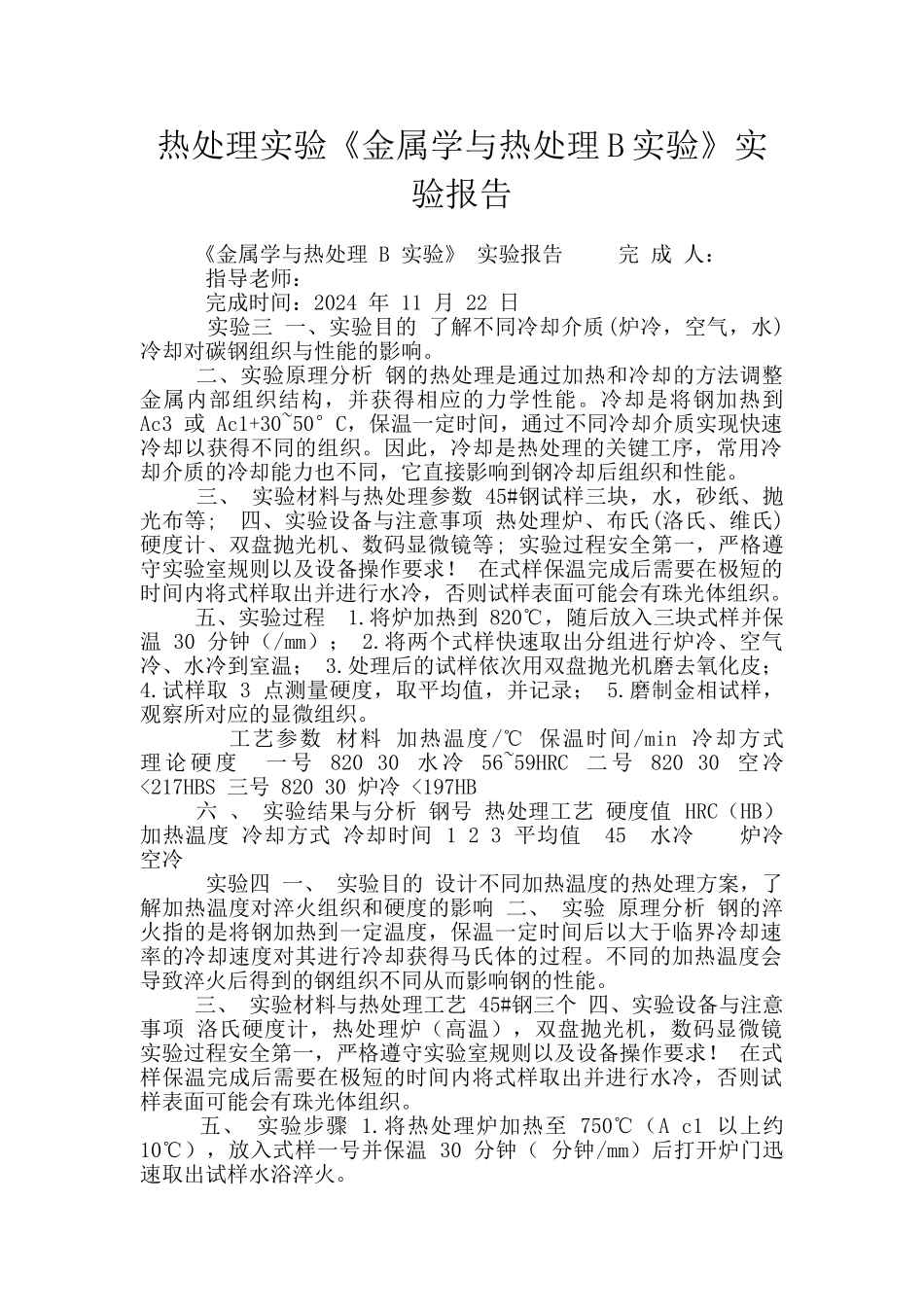

热处理实验《金属学与热处理B实验》实验报告_第1页
1/2

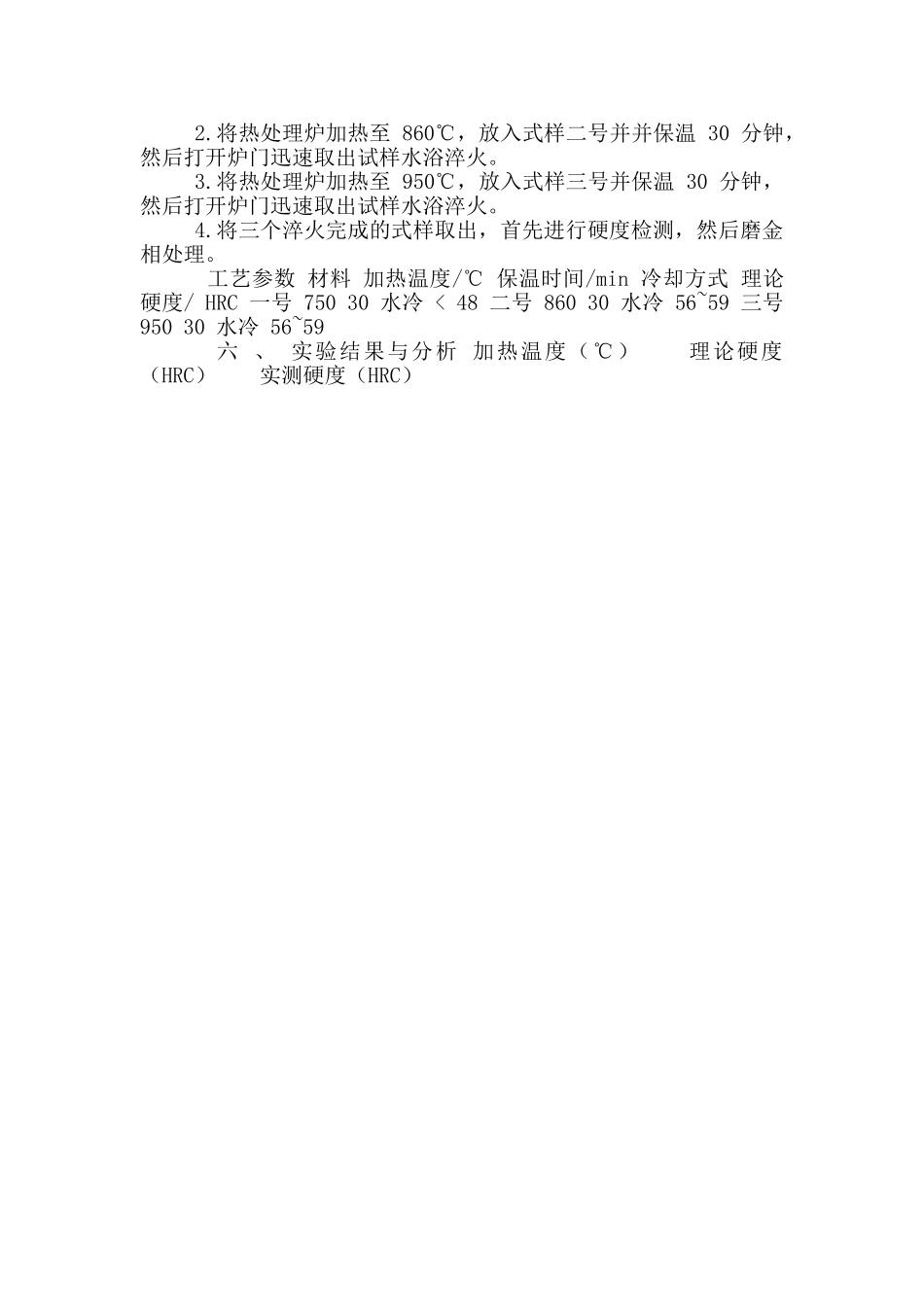

热处理实验《金属学与热处理B实验》实验报告_第2页
2/2
热处理实验《金属学与热处理 B 实验》实验报告 《金属学与热处理 B 实验》 实验报告 完 成 人: 指导老师: 完成时间:2024 年 11 月 22 日 实验三 一、实验目的 了解不同冷却介质(炉冷,空气,水)冷却对碳钢组织与性能的影响。 二、实验原理分析 钢的热处理是通过加热和冷却的方法调整金属内部组织结构,并获得相应的力学性能。冷却是将钢加热到 Ac3 或 Ac1+30~50°C,保温一定时间,通过不同冷却介质实现快速冷却以获得不同的组织。因此,冷却是热处理的关键工序,常用冷却介质的冷却能力也不同,它直接影响到钢冷却后组织和性能。 三、 实验材料与热处理参数 45#钢试样三块,水,砂纸、抛光布等; 四、实验设备与注意事项 热处理炉、布氏(洛氏、维氏)硬度计、双盘抛光机、数码显微镜等; 实验过程安全第一,严格遵守实验室规则以及设备操作要求! 在式样保温完成后需要在极短的时间内将式样取出并进行水冷,否则试样表面可能会有珠光体组织。 五、实验过程 1.将炉加热到 820℃,随后放入三块式样并保温 30 分钟(/mm); 2.将两个式样快速取出分组进行炉冷、空气冷、水冷到室温; 3.处理后的试样依次用双盘抛光机磨去氧化皮; 4.试样取 3 点测量硬度,取平均值,并记录; 5.磨制金相试样,观察所对应的显微组织。 工艺参数 材料 加热温度 /℃ 保温时间/min 冷却方式 理 论 硬 度 一 号 820 30 水 冷 56~59HRC 二 号 820 30 空 冷 <217HBS 三号 820 30 炉冷 <197HB 六 、 实验结果与分析 钢号 热处理工艺 硬度值 HRC(HB) 加热温度 冷却方式 冷却时间 1 2 3 平均值 45 水冷 炉冷 空冷 实验四 一、 实验目的 设计不同加热温度的热处理方案,了解加热温度对淬火组织和硬度的影响 二、 实验 原理分析 钢的淬火指的是将钢加热到一定温度,保温一定时间后以大于临界冷却速率的冷却速度对其进行冷却获得马氏体的过程。不同的加热温度会导致淬火后得到的钢组织不同从而影响钢的性能。 三、 实验材料与热处理工艺 45#钢三个 四、实验设备与注意事项 洛氏硬度计,热处理炉(高温),双盘抛光机,数码显微镜 实验过程安全第一,严格遵守实验室规则以及设备操作要求! 在式样保温完成后需要在极短的时间内将式样取出并进行水冷,否则试样表面可能会有珠光体组织。 五、 实验步骤 1.将热处理炉加热至 750℃(A c1 以上约 10℃),放入式样一...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

热处理实验《金属学与热处理B实验》实验报告

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
