电子元器件材料检验规范标准书

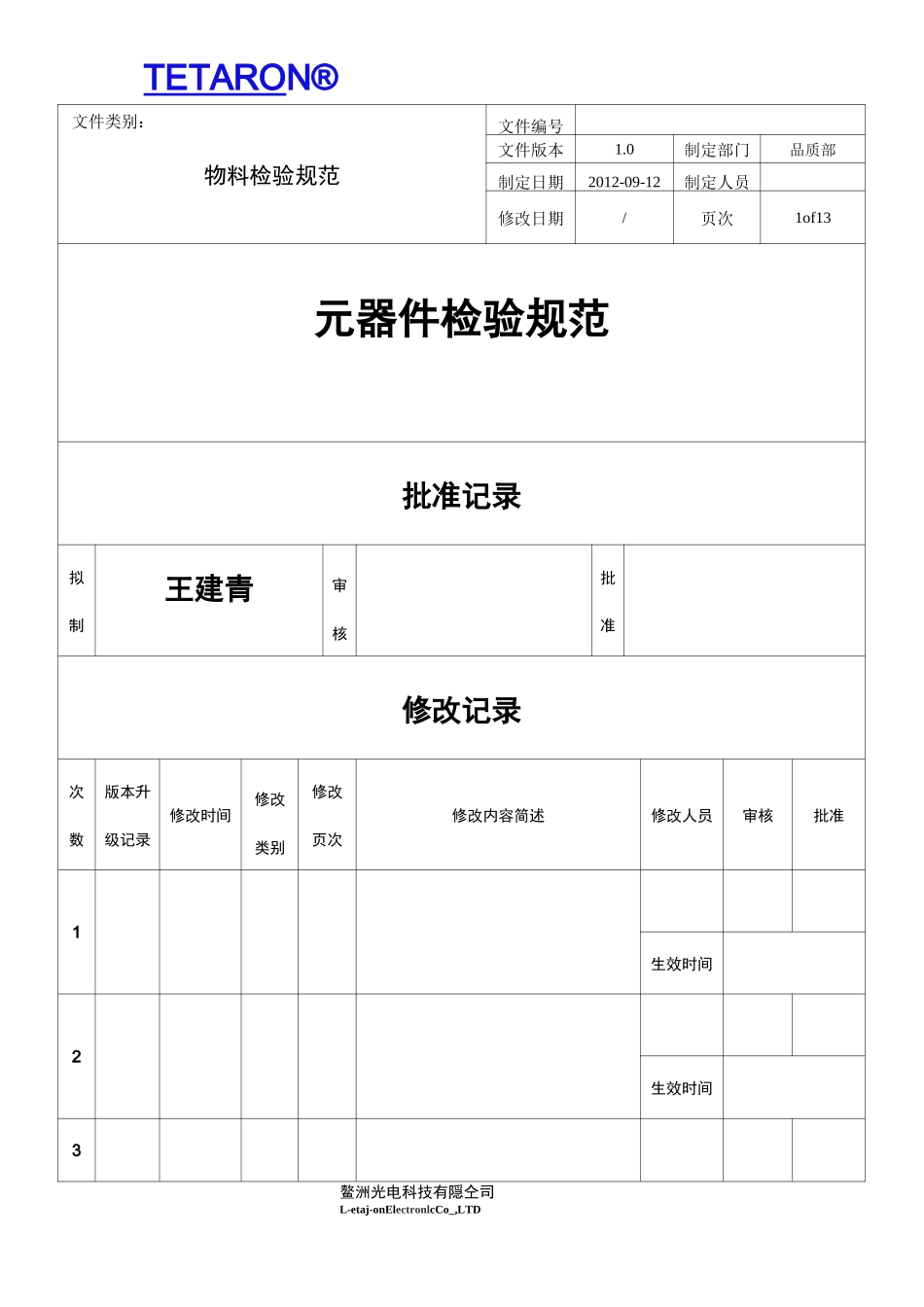

电子元器件材料检验规范标准书_第1页
1/15

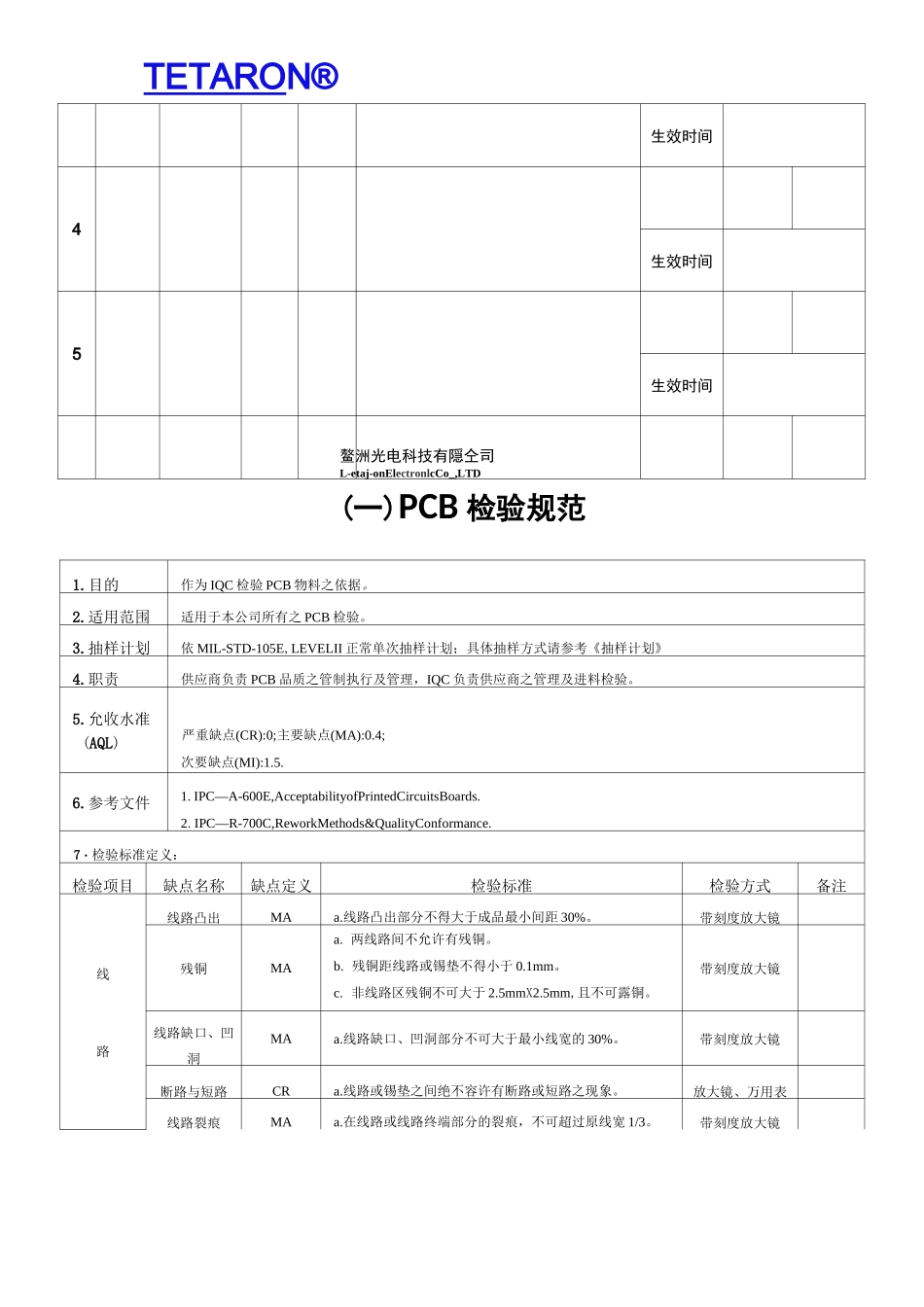

电子元器件材料检验规范标准书_第2页
2/15
电子元器件材料检验规范标准书_第3页
3/15
文件类别:物料检验规范文件编号文件版本1.0制定部门品质部制定日期2012-09-12制定人员修改日期/页次1of13元器件检验规范批准记录拟制王建青审核批准修改记录次数版本升级记录修改时间修改类别修改页次修改内容简述修改人员审核批准1生效时间2生效时间3TETARON®鳌洲光电科技有隠仝司L-etaj-onElectronlcCo_,LTD生效时间4生效时间5生效时间(一)PCB 检验规范1.目的作为 IQC 检验 PCB 物料之依据。2.适用范围适用于本公司所有之 PCB 检验。3.抽样计划依 MIL-STD-105E,LEVELII 正常单次抽样计划;具体抽样方式请参考《抽样计划》4.职责供应商负责 PCB 品质之管制执行及管理,IQC 负责供应商之管理及进料检验。5.允收水准(AQL)严重缺点(CR):0;主要缺点(MA):0.4;次要缺点(MI):1.5.6.参考文件1. IPC—A-600E,AcceptabilityofPrintedCircuitsBoards.2. IPC—R-700C,ReworkMethods&QualityConformance.7・检验标准定义:检验项目缺点名称缺点定义检验标准检验方式备注线路线路凸出MAa.线路凸出部分不得大于成品最小间距 30%。带刻度放大镜残铜MAa. 两线路间不允许有残铜。b. 残铜距线路或锡垫不得小于 0.1mm。c. 非线路区残铜不可大于 2.5mmX2.5mm,且不可露铜。带刻度放大镜线路缺口、凹洞MAa.线路缺口、凹洞部分不可大于最小线宽的 30%。带刻度放大镜断路与短路CRa.线路或锡垫之间绝不容许有断路或短路之现象。放大镜、万用表线路裂痕MAa.在线路或线路终端部分的裂痕,不可超过原线宽 1/3。带刻度放大镜TETARON®鳌洲光电科技有隠仝司L-etaj-onElectronlcCo_,LTD线路不良MAa.线路因蚀铜不良而呈锯齿状部分不可超过原线宽的1/3。带刻度放大镜线路变形MAa.线路不可弯曲或扭折。放大镜线路变色MAa.线路不可因氧化或受药水、异物污染而造成变色。目检线路剥离CRa.线路必须附着性良好,不可翘起或脱落。目检补线MAa. 补线长度不得大于 5mm,宽度为原线宽的 80%~100%。b. 线路转弯处及 BGA 内部不可补线。c. C/S 面补线路不得超过 2 处,S/S 面补线不得超过 1 处。带刻度放大镜目检板边余量MAa.线路距成型板边不得少于 0.5mm。带刻度放大镜刮伤MAa.刮伤长度不超过 6mm,深度不超过铜铂厚度的 1/3。放大镜孔孔塞MAa.零件孔不允许有孔塞现象。目检孔黑MAa.孔内不可有锡面氧化变黑之现象。目检变形MAa.孔壁与锡垫必须附着性良好,不可翘起,变形或脱落。目检PAD,RING锡垫缺口MAa.锡垫之缺口、凹洞、露铜等,不得大于单一锡垫...
