动态应变仪的使用及应变式测力

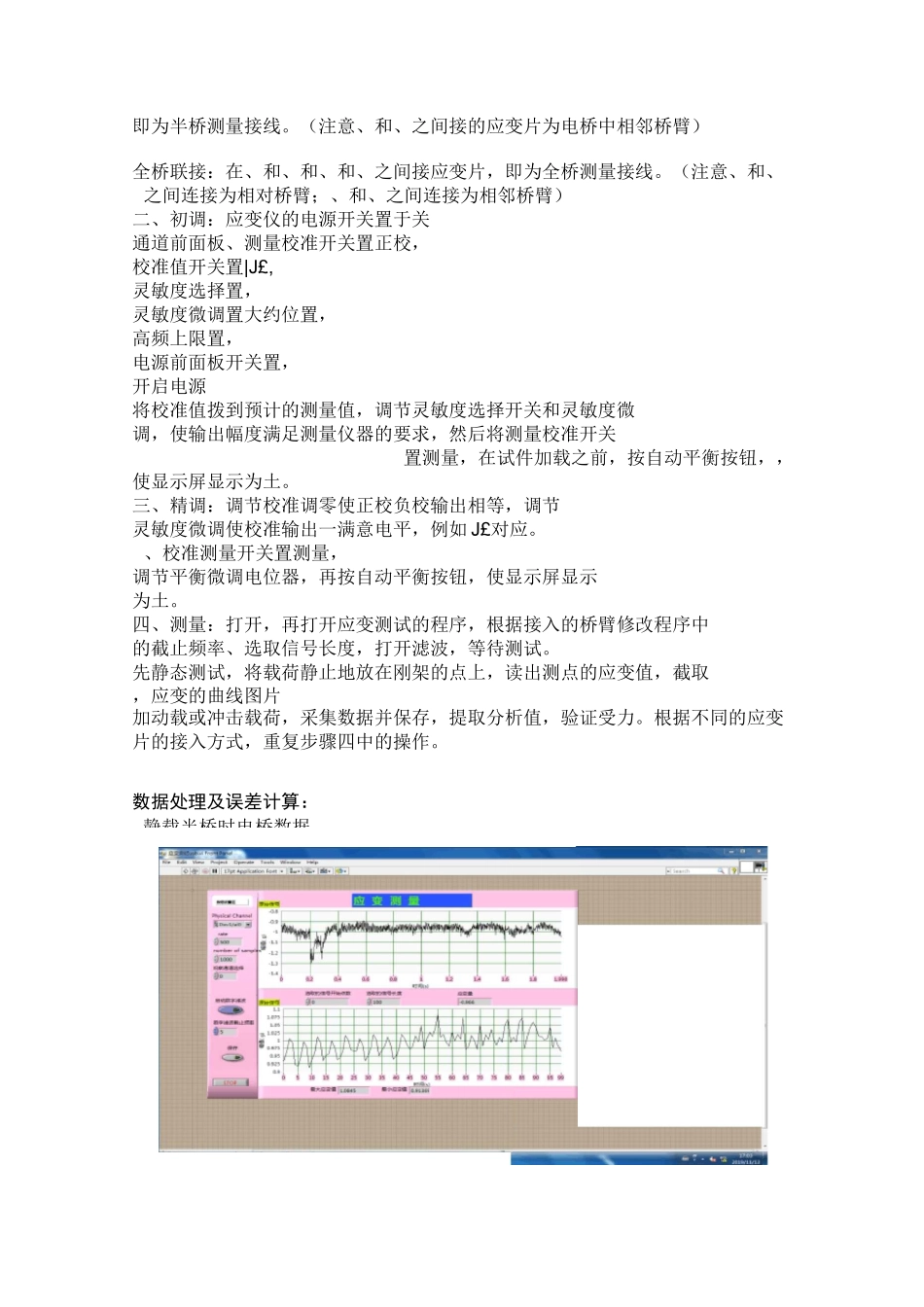

引岀导线动态应变仪的使用及应变式测力实验用具：、悬臂梁，加载砝码。、应变片、数字万用电表、胶水等贴片材料及在补偿块一个。、测量连接导线。电烙铁和接线端子。、动态应变仪。实验目的：、掌握动态应变仪的工作原理和使用方法。、掌握电阻应变片在电桥中的接法。、掌握在静载荷下使用应变仪的单点应变测量方法。、学会在动载荷下使用应变仪的应变测量分析方法。实验原理：悬臂梁：梁的一端为不产生轴向垂直位移和转动的固定支座，另一端为自由端。在工程力学受力分析中，比较典型的简化模型。在实际工程分析中，大部分实际工程受力部件都可以简化为悬臂梁。金属箔式应变片。金属导体的电阻随着它所受机械形变（伸长或缩短）的大小而发生变化，其原因是导体的电阻与材料的电阻率以及它的几何尺寸（长度和截面）有关。由于导体在承受机械形变过程中，其电阻率长度和截面都要发生变化，从而导致其电阻发生变化，因此电阻应变片能将机械构件上应力的变化转换为电阻的变化。电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应。描述电阻应变效应的关系式为：△£式中：△为电阻丝电阻相对变化，为应变灵敏系数，£△为电阻丝长度相对变化。应变片可以把应变的变化转换为电阻的变化。为了显示和记录应变的大小，还需把电阻的变化再转换为电压或电流的变化。最常用的测量电路为电桥电路。应变式力传感器的受丿 JI?作惊理如图 2 所示.将应变片粘贴到受力的力敏型弹性元件上当弹性元件受力产生变形时应变片产生相应的应变转化成电阻变化。将应变片接成如图所示的电桥，力引起的电KBD供电*（红图 3 应变式力传感器的电路工作原理拱电-｛.黑色导输出擂><.戎篮色#线）£性电•住 L 色供电」黑色阻变化将转换为测量电路的电压变化通过测量输出电压的数值再通过换算即可得到所测量物体的变形。电桥的四个臂上接工作应变片，都参与机械变形，同处一个温度场，温度影响相互抵消电压输出灵敏度高。当个应变片的材料、阻值都同时变化时,可推导出以下公式：实验步骤：一、接线：连接电源,应变仪及电桥盒的各接线。将与应变片相连的导线接入电桥盒。根据测量的需要，电桥盒的接线有单臂、半桥及全桥连接三种。电桥盒上的，，，分别相当于电桥的、、、四个接线柱。为电桥盒内的三个 Q 无感线绕电阻作为内桥。单臂连接：将接线柱和，和，和分别短接，在、之间接应变片，即为单臂测量接线。半桥联接：将接线柱和，和，分别短接，在、...
