电流表电压表及功率表检定规程

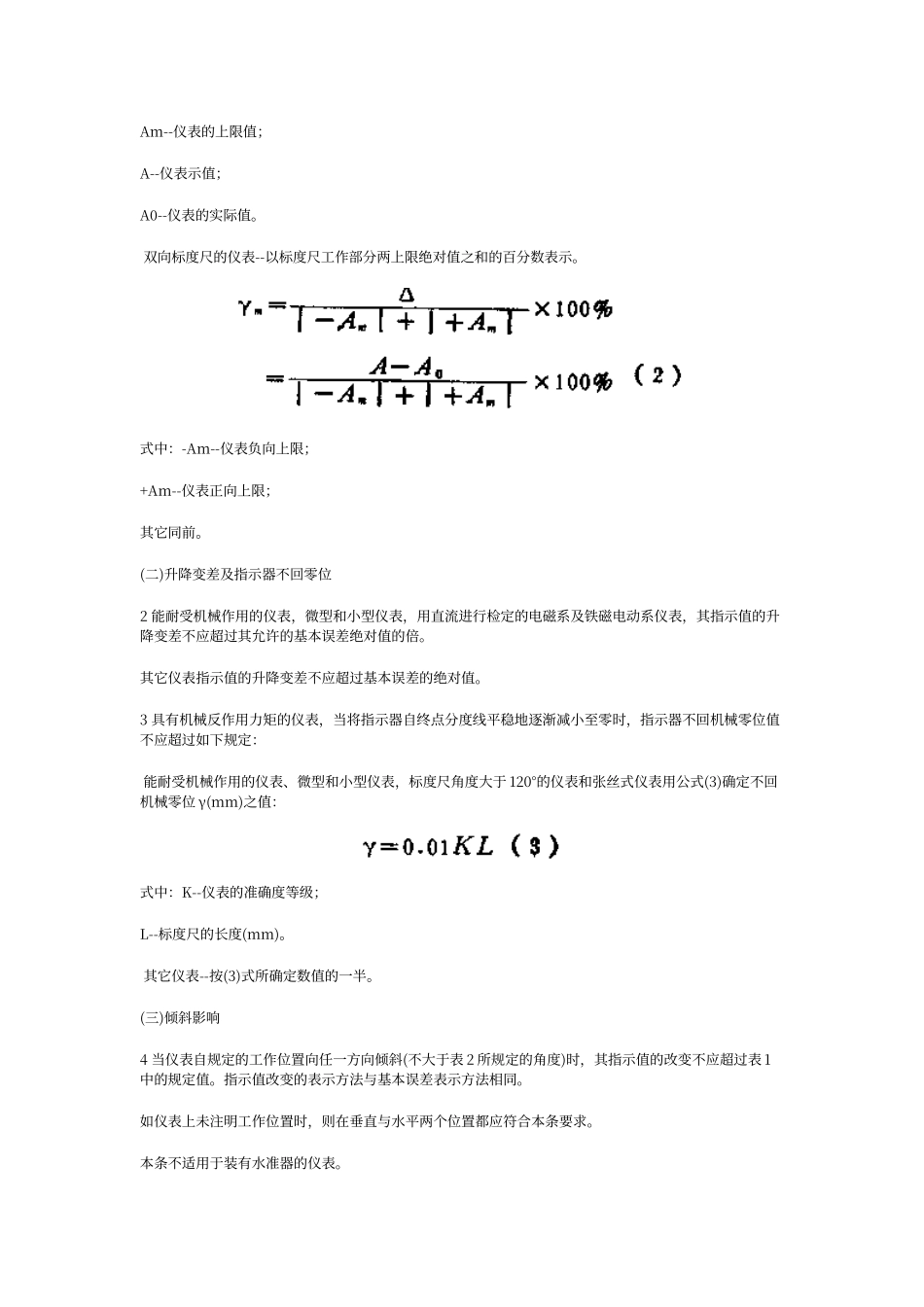

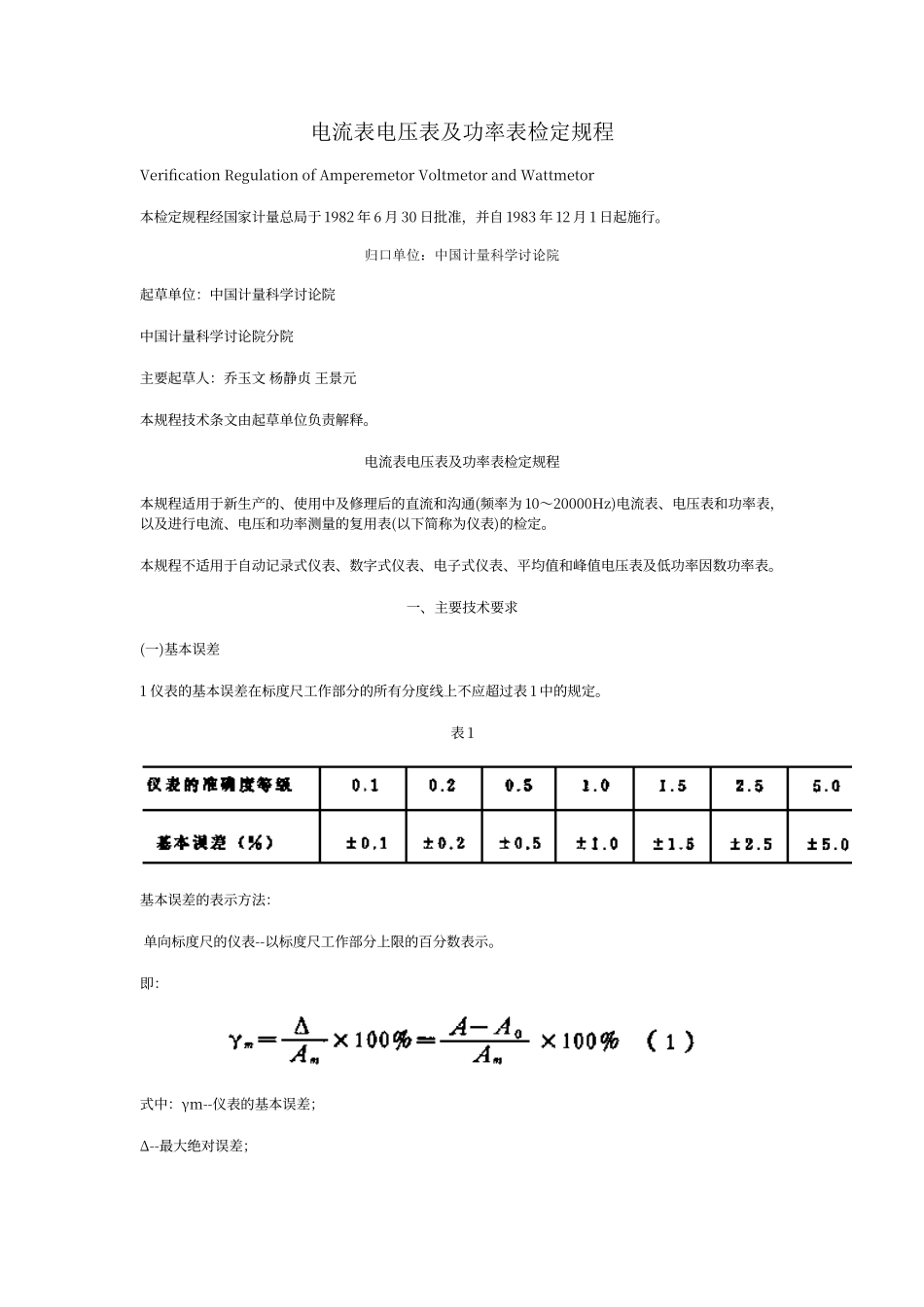

电流表电压表及功率表检定规程Verification Regulation of Amperemetor Voltmetor and Wattmetor本检定规程经国家计量总局于 1982 年 6 月 30 日批准，并自 1983 年 12 月 1 日起施行。归口单位：中国计量科学讨论院起草单位：中国计量科学讨论院中国计量科学讨论院分院主要起草人：乔玉文 杨静贞 王景元本规程技术条文由起草单位负责解释。电流表电压表及功率表检定规程本规程适用于新生产的、使用中及修理后的直流和沟通(频率为 10～20000Hz)电流表、电压表和功率表，以及进行电流、电压和功率测量的复用表(以下简称为仪表)的检定。本规程不适用于自动记录式仪表、数字式仪表、电子式仪表、平均值和峰值电压表及低功率因数功率表。一、主要技术要求(一)基本误差1 仪表的基本误差在标度尺工作部分的所有分度线上不应超过表 1 中的规定。表 1基本误差的表示方法： 单向标度尺的仪表--以标度尺工作部分上限的百分数表示。即：式中：γm--仪表的基本误差；Δ--最大绝对误差；Am--仪表的上限值；A--仪表示值；A0--仪表的实际值。 双向标度尺的仪表--以标度尺工作部分两上限绝对值之和的百分数表示。式中：-Am--仪表负向上限；+Am--仪表正向上限；其它同前。(二)升降变差及指示器不回零位2 能耐受机械作用的仪表，微型和小型仪表，用直流进行检定的电磁系及铁磁电动系仪表，其指示值的升降变差不应超过其允许的基本误差绝对值的倍。其它仪表指示值的升降变差不应超过基本误差的绝对值。3 具有机械反作用力矩的仪表，当将指示器自终点分度线平稳地逐渐减小至零时，指示器不回机械零位值不应超过如下规定： 能耐受机械作用的仪表、微型和小型仪表，标度尺角度大于 120°的仪表和张丝式仪表用公式(3)确定不回机械零位 γ(mm)之值：式中：K--仪表的准确度等级；L--标度尺的长度(mm)。 其它仪表--按(3)式所确定数值的一半。(三)倾斜影响4 当仪表自规定的工作位置向任一方向倾斜(不大于表 2 所规定的角度)时，其指示值的改变不应超过表 1中的规定值。指示值改变的表示方法与基本误差表示方法相同。如仪表上未注明工作位置时，则在垂直与水平两个位置都应符合本条要求。本条不适用于装有水准器的仪表。表 2(四)功率因数影响5 在电压、电流及频率均为额定值的条件下，对功率表当 cosψ=0(可携式仪表为感性负载及容性负载，安装式仪表仅为感性负载)时，对无功功率表当 sinψ=0，仪表指示器偏离零位不应超过表 1 中的...
