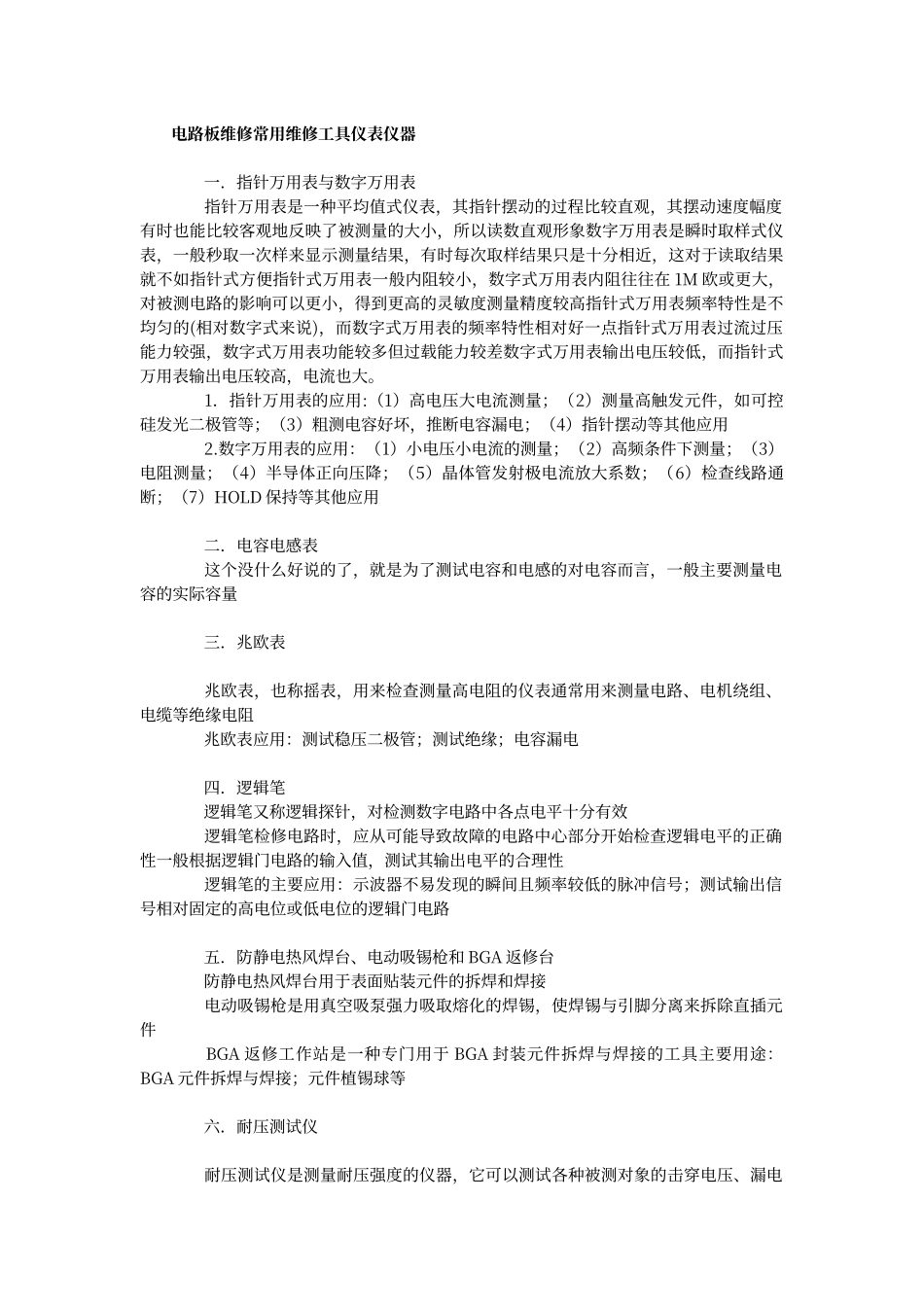

电路板维修常用维修工具仪表仪器_第1页
1/3
电路板维修常用维修工具仪表仪器_第2页
2/3
电路板维修常用维修工具仪表仪器_第3页
3/3
电路板维修常用维修工具仪表仪器 一.指针万用表与数字万用表 指针万用表是一种平均值式仪表,其指针摆动的过程比较直观,其摆动速度幅度有时也能比较客观地反映了被测量的大小,所以读数直观形象数字万用表是瞬时取样式仪表,一般秒取一次样来显示测量结果,有时每次取样结果只是十分相近,这对于读取结果就不如指针式方便指针式万用表一般内阻较小,数字式万用表内阻往往在 1M 欧或更大,对被测电路的影响可以更小,得到更高的灵敏度测量精度较高指针式万用表频率特性是不均匀的(相对数字式来说),而数字式万用表的频率特性相对好一点指针式万用表过流过压能力较强,数字式万用表功能较多但过载能力较差数字式万用表输出电压较低,而指针式万用表输出电压较高,电流也大。 1.指针万用表的应用:(1)高电压大电流测量;(2)测量高触发元件,如可控硅发光二极管等;(3)粗测电容好坏,推断电容漏电;(4)指针摆动等其他应用 2.数字万用表的应用:(1)小电压小电流的测量;(2)高频条件下测量;(3)电阻测量;(4)半导体正向压降;(5)晶体管发射极电流放大系数;(6)检查线路通断;(7)HOLD 保持等其他应用 二.电容电感表 这个没什么好说的了,就是为了测试电容和电感的对电容而言,一般主要测量电容的实际容量 三.兆欧表 兆欧表,也称摇表,用来检查测量高电阻的仪表通常用来测量电路、电机绕组、电缆等绝缘电阻 兆欧表应用:测试稳压二极管;测试绝缘;电容漏电 四.逻辑笔 逻辑笔又称逻辑探针,对检测数字电路中各点电平十分有效 逻辑笔检修电路时,应从可能导致故障的电路中心部分开始检查逻辑电平的正确性一般根据逻辑门电路的输入值,测试其输出电平的合理性 逻辑笔的主要应用:示波器不易发现的瞬间且频率较低的脉冲信号;测试输出信号相对固定的高电位或低电位的逻辑门电路 五.防静电热风焊台、电动吸锡枪和 BGA 返修台 防静电热风焊台用于表面贴装元件的拆焊和焊接 电动吸锡枪是用真空吸泵强力吸取熔化的焊锡,使焊锡与引脚分离来拆除直插元件 BGA 返修工作站是一种专门用于 BGA 封装元件拆焊与焊接的工具主要用途:BGA 元件拆焊与焊接;元件植锡球等 六.耐压测试仪 耐压测试仪是测量耐压强度的仪器,它可以测试各种被测对象的击穿电压、漏电流等电气安全性能指标,并可以作为高压源用来测试元器件和整机性能耐压测试仪应用:测量元件漏电;元件的一些极限参数;设定漏电流值的其他测试;耐压...
