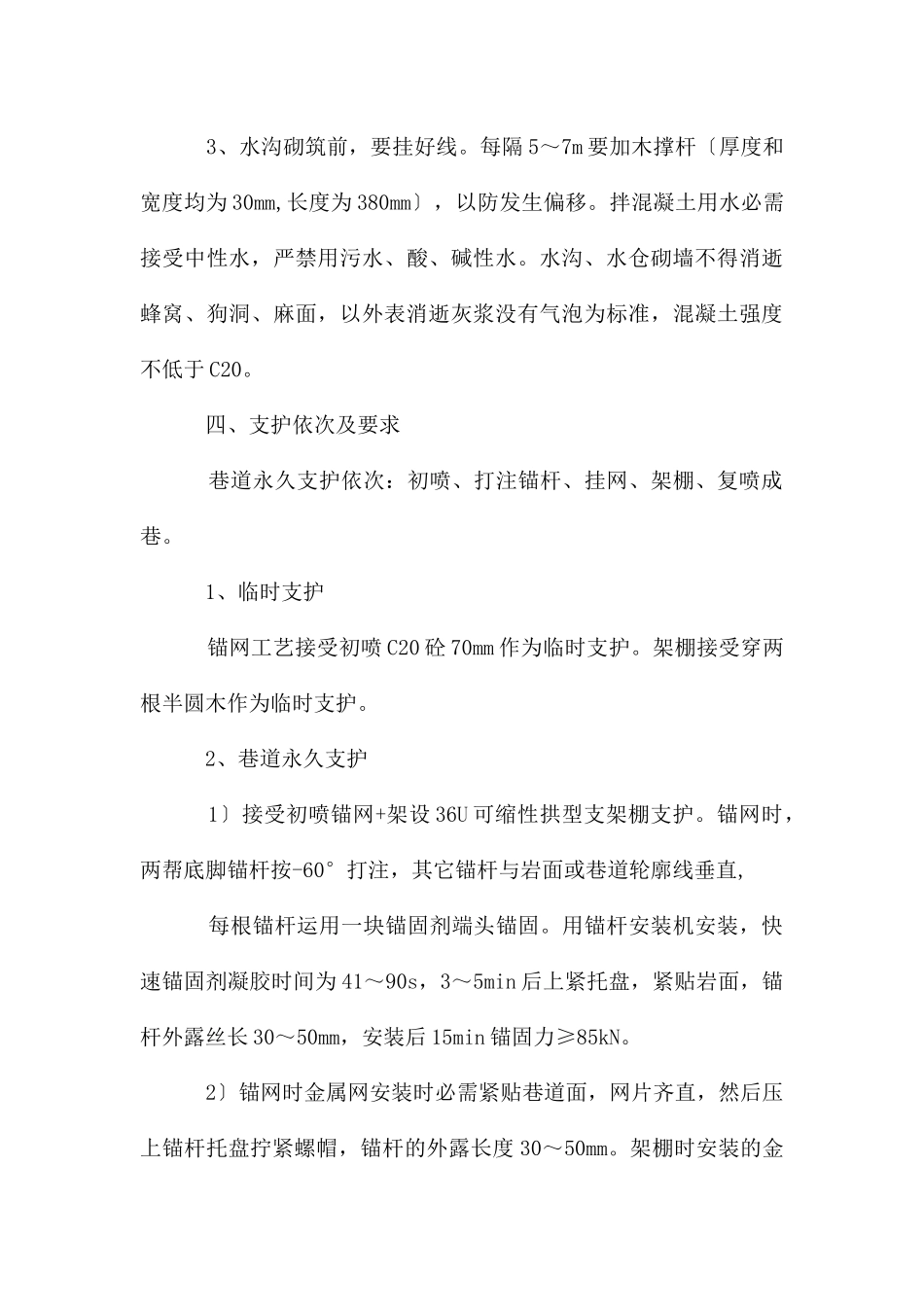

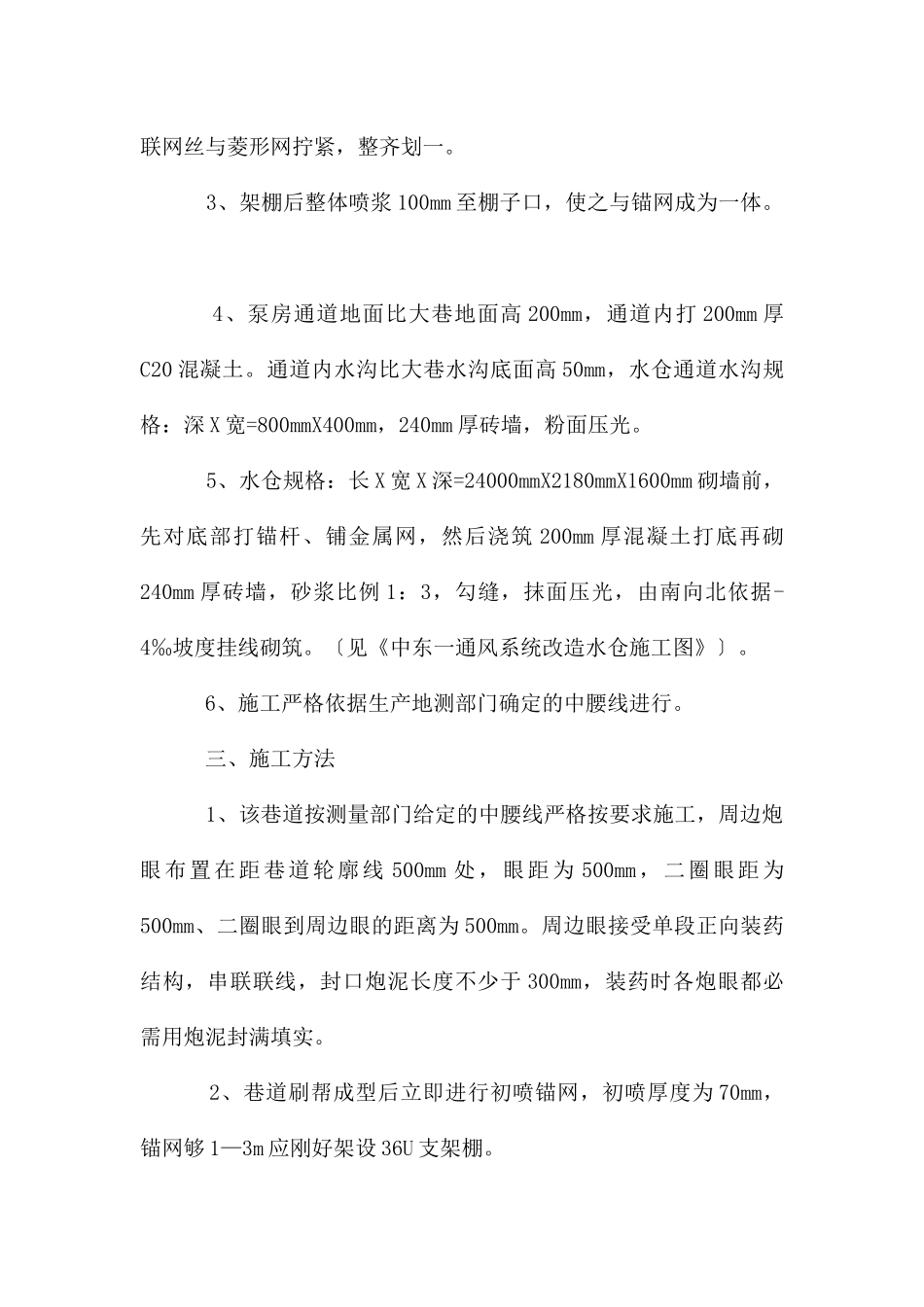

矿井通风系统改造水仓施工安全技术措施 矿井通风系统改造水仓施工平安技术措施 Word 文档可编辑 矿井通风系统改造水仓施工平安技术措施 矿井通风系统改造水仓施工平安技术措施 一、施工位置: 一水平双轨巷。 二、巷道断面尺寸及工艺要求: 1、巷道断面为半圆拱型,接受“锚网喷+36U+喷浆”复合支护。两侧水仓通道长 12m,水仓长 24m。锚网施工后巷道净下宽4650mm,净高 3950mm〔联络巷不含 200mm 厚地坪〕。锚杆规格:∮22X2500mm 等强锚杆,间排距 600mmX600mm,铺金属菱形网。网搭接 100mm,每 200mm 连 1 扣,呈“三花”布置。水仓通道开口分别打3 根锚索,用于加固巷道。 2、架棚规格:36U 棚净下宽 4245mm,净高 3431mm,棚距600mm,柱窝深 250mm,要求必需栽到实底。棚子坡度为 4‰,不得前倾后仰。棚子卡缆中间用 404mm 长连板连接,正中及两腿柱窝以上 800mm 各加一道 708mm 连板加强固定。要求连板平直,螺丝上紧,不退丝。棚子背网同第 1 条,背木 2 根为 1 组,每 400mm 背一组,用联网丝与菱形网拧紧,整齐划一。 3、架棚后整体喷浆 100mm 至棚子口,使之与锚网成为一体。 4、泵房通道地面比大巷地面高 200mm,通道内打 200mm 厚C20 混凝土。通道内水沟比大巷水沟底面高 50mm,水仓通道水沟规格:深 X 宽=800mmX400mm,240mm 厚砖墙,粉面压光。 5、水仓规格:长 X 宽 X 深=24000mmX2180mmX1600mm 砌墙前,先对底部打锚杆、铺金属网,然后浇筑 200mm 厚混凝土打底再砌240mm 厚砖墙,砂浆比例 1:3,勾缝,抹面压光,由南向北依据-4‰坡度挂线砌筑。〔见《中东一通风系统改造水仓施工图》〕。 6、施工严格依据生产地测部门确定的中腰线进行。 三、施工方法 1、该巷道按测量部门给定的中腰线严格按要求施工,周边炮眼布置在距巷道轮廓线 500mm 处,眼距为 500mm,二圈眼距为500mm、二圈眼到周边眼的距离为 500mm。周边眼接受单段正向装药结构,串联联线,封口炮泥长度不少于 300mm,装药时各炮眼都必需用炮泥封满填实。 2、巷道刷帮成型后立即进行初喷锚网,初喷厚度为 70mm,锚网够 1—3m 应刚好架设 36U 支架棚。 3、水沟砌筑前,要挂好线。每隔 5~7m 要加木撑杆〔厚度和宽度均为 30mm,长度为 380mm〕,以防发生偏移。拌混凝土用水必需接受中性水,严禁用污水、酸、碱性水。水沟、水仓砌墙不得消逝蜂窝、狗洞、麻面,以外表消逝灰浆没有气泡为...
