现浇预应力混凝土连续箱梁施工方案及工艺方法

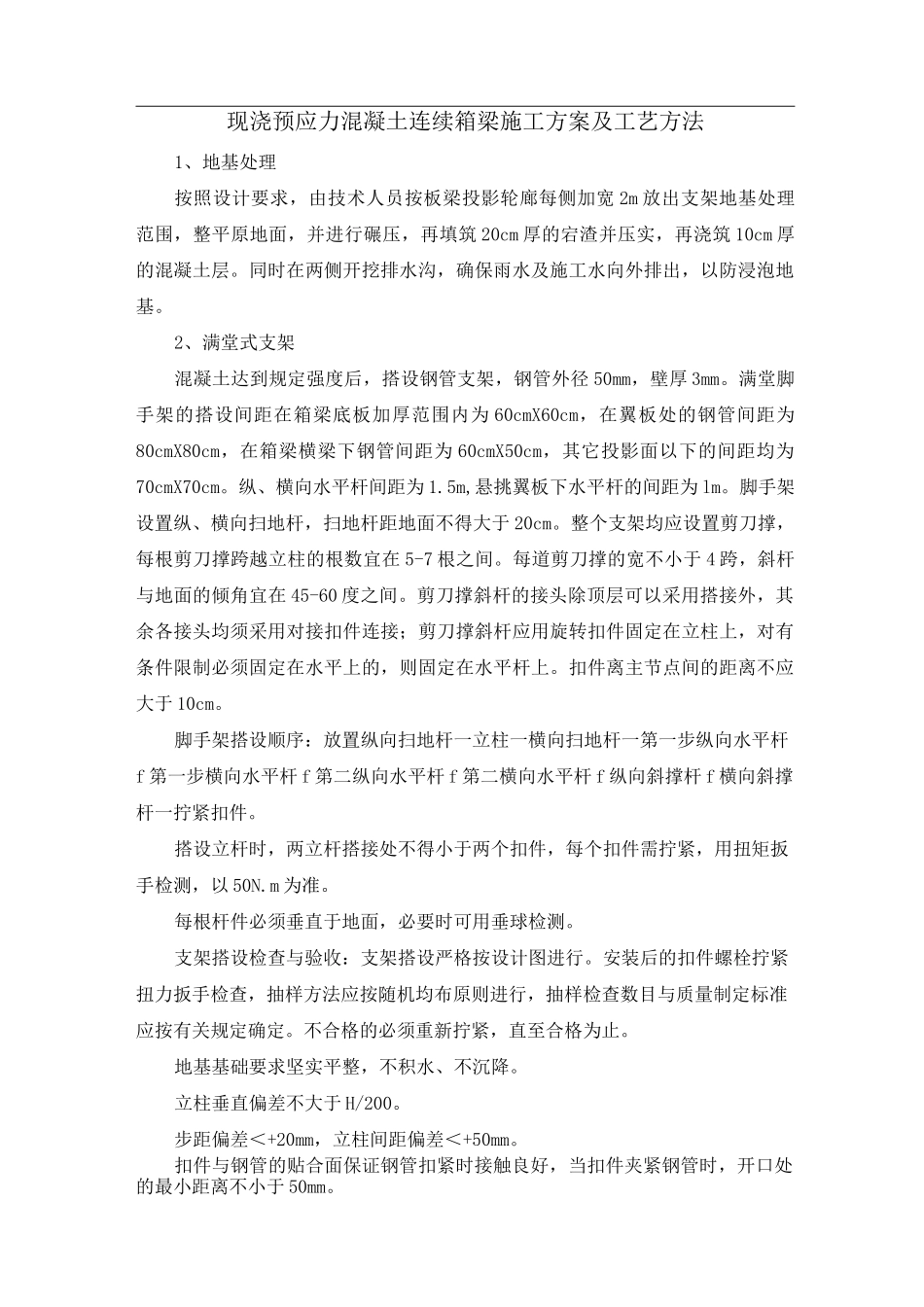

现浇预应力混凝土连续箱梁施工方案及工艺方法_第1页
1/6

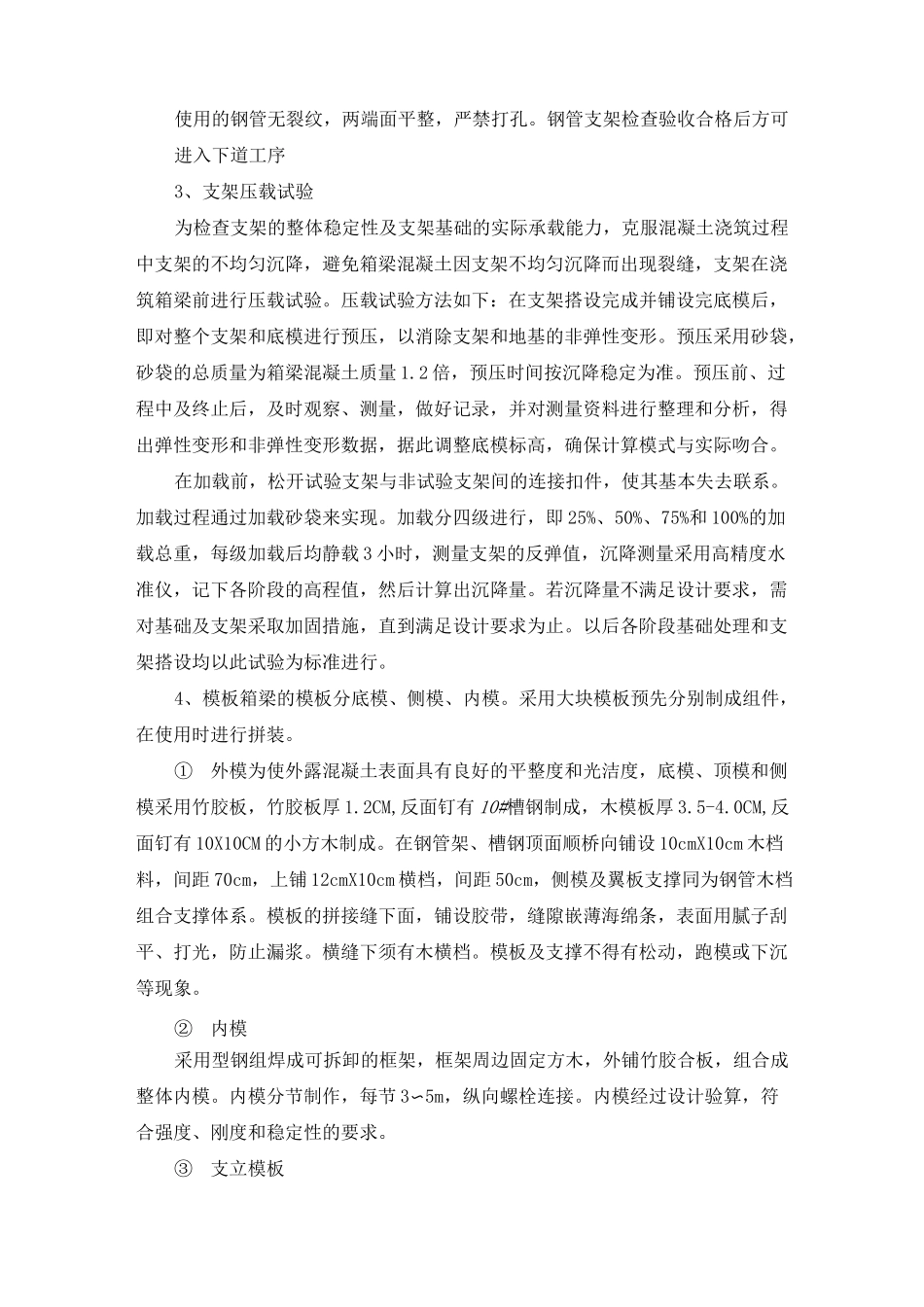

现浇预应力混凝土连续箱梁施工方案及工艺方法_第2页
2/6

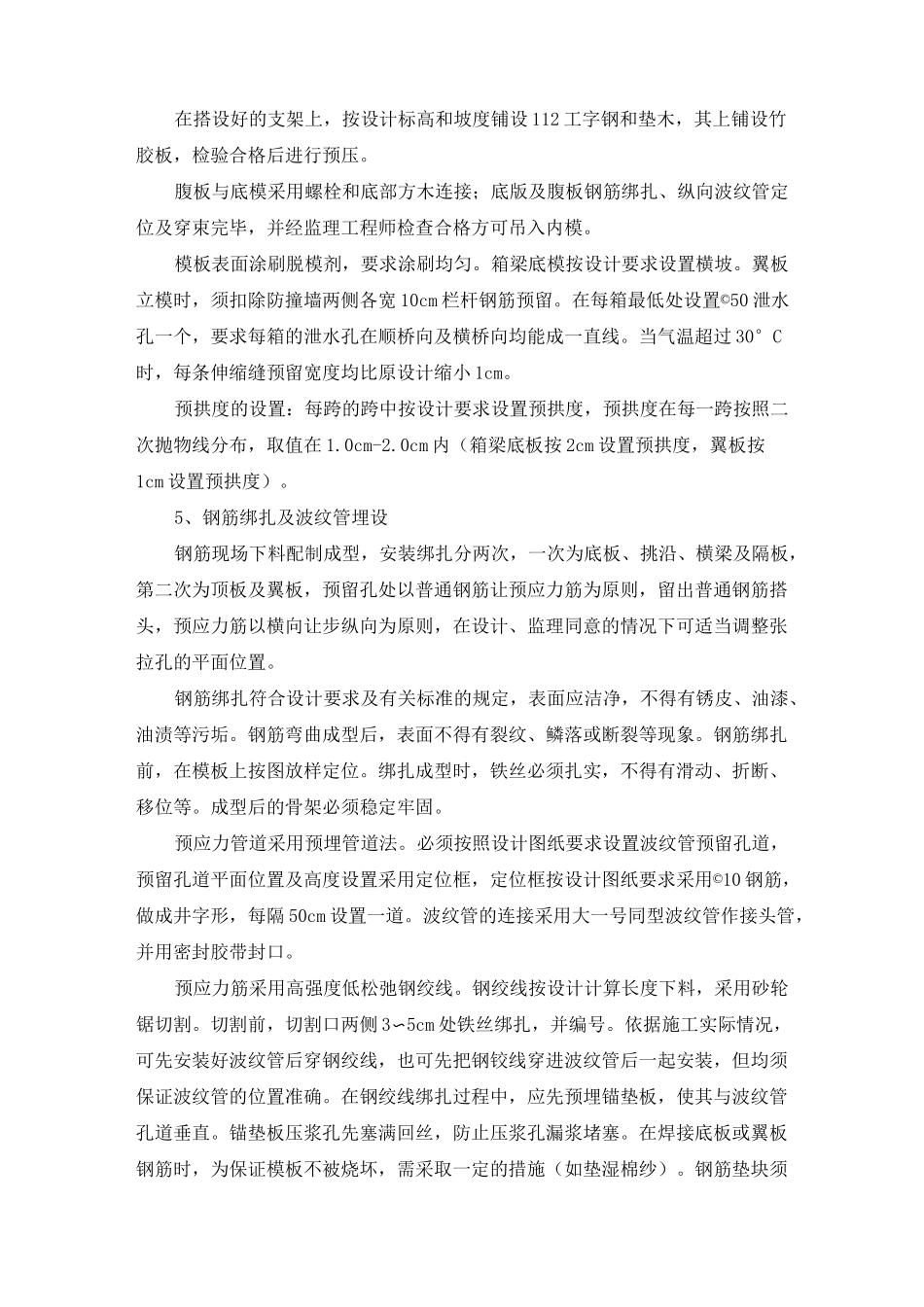

现浇预应力混凝土连续箱梁施工方案及工艺方法_第3页
3/6
现浇预应力混凝土连续箱梁施工方案及工艺方法1、地基处理按照设计要求,由技术人员按板梁投影轮廊每侧加宽 2m 放出支架地基处理范围,整平原地面,并进行碾压,再填筑 20cm 厚的宕渣并压实,再浇筑 10cm 厚的混凝土层。同时在两侧开挖排水沟,确保雨水及施工水向外排出,以防浸泡地基。2、满堂式支架混凝土达到规定强度后,搭设钢管支架,钢管外径 50mm,壁厚 3mm。满堂脚手架的搭设间距在箱梁底板加厚范围内为 60cmX60cm,在翼板处的钢管间距为80cmX80cm,在箱梁横梁下钢管间距为 60cmX50cm,其它投影面以下的间距均为70cmX70cm。纵、横向水平杆间距为 1.5m,悬挑翼板下水平杆的间距为 lm。脚手架设置纵、横向扫地杆,扫地杆距地面不得大于 20cm。整个支架均应设置剪刀撑,每根剪刀撑跨越立柱的根数宜在 5-7 根之间。每道剪刀撑的宽不小于 4 跨,斜杆与地面的倾角宜在 45-60 度之间。剪刀撑斜杆的接头除顶层可以采用搭接外,其余各接头均须采用对接扣件连接;剪刀撑斜杆应用旋转扣件固定在立柱上,对有条件限制必须固定在水平上的,则固定在水平杆上。扣件离主节点间的距离不应大于 10cm。脚手架搭设顺序:放置纵向扫地杆一立柱一横向扫地杆一第一步纵向水平杆f 第一步横向水平杆 f 第二纵向水平杆 f 第二横向水平杆 f 纵向斜撑杆 f 横向斜撑杆一拧紧扣件。搭设立杆时,两立杆搭接处不得小于两个扣件,每个扣件需拧紧,用扭矩扳手检测,以 50N.m 为准。每根杆件必须垂直于地面,必要时可用垂球检测。支架搭设检查与验收:支架搭设严格按设计图进行。安装后的扣件螺栓拧紧扭力扳手检查,抽样方法应按随机均布原则进行,抽样检查数目与质量制定标准应按有关规定确定。不合格的必须重新拧紧,直至合格为止。地基基础要求坚实平整,不积水、不沉降。立柱垂直偏差不大于 H/200。步距偏差<+20mm,立柱间距偏差<+50mm。扣件与钢管的贴合面保证钢管扣紧时接触良好,当扣件夹紧钢管时,开口处的最小距离不小于 50mm。使用的钢管无裂纹,两端面平整,严禁打孔。钢管支架检查验收合格后方可进入下道工序3、支架压载试验为检查支架的整体稳定性及支架基础的实际承载能力,克服混凝土浇筑过程中支架的不均匀沉降,避免箱梁混凝土因支架不均匀沉降而出现裂缝,支架在浇筑箱梁前进行压载试验。压载试验方法如下:在支架搭设完成并铺设完底模后,即对整个支架和底模进行预压,以消除支架和地基的非弹性变形。预压采用砂袋,砂袋...
