精密水准仪介绍

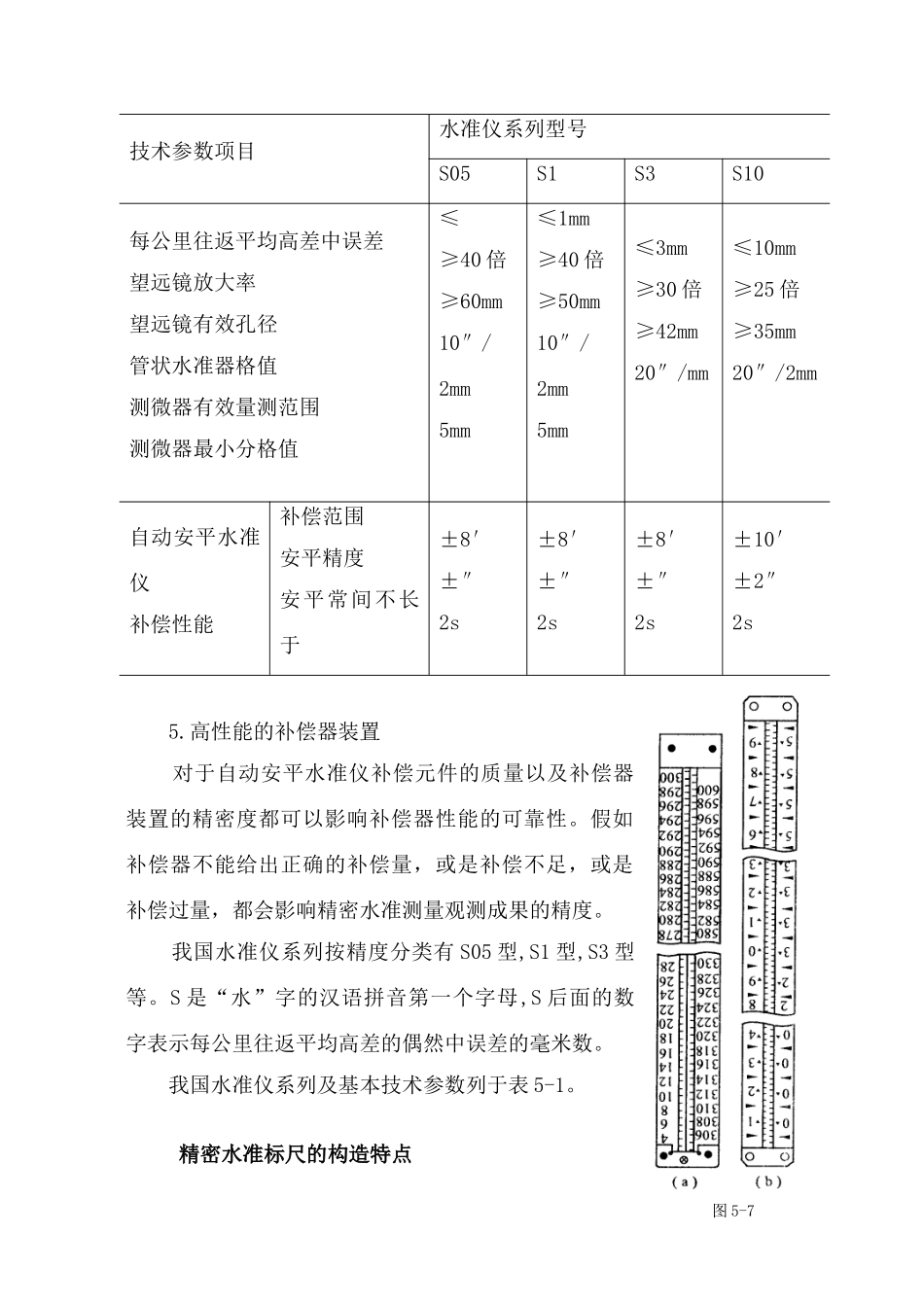

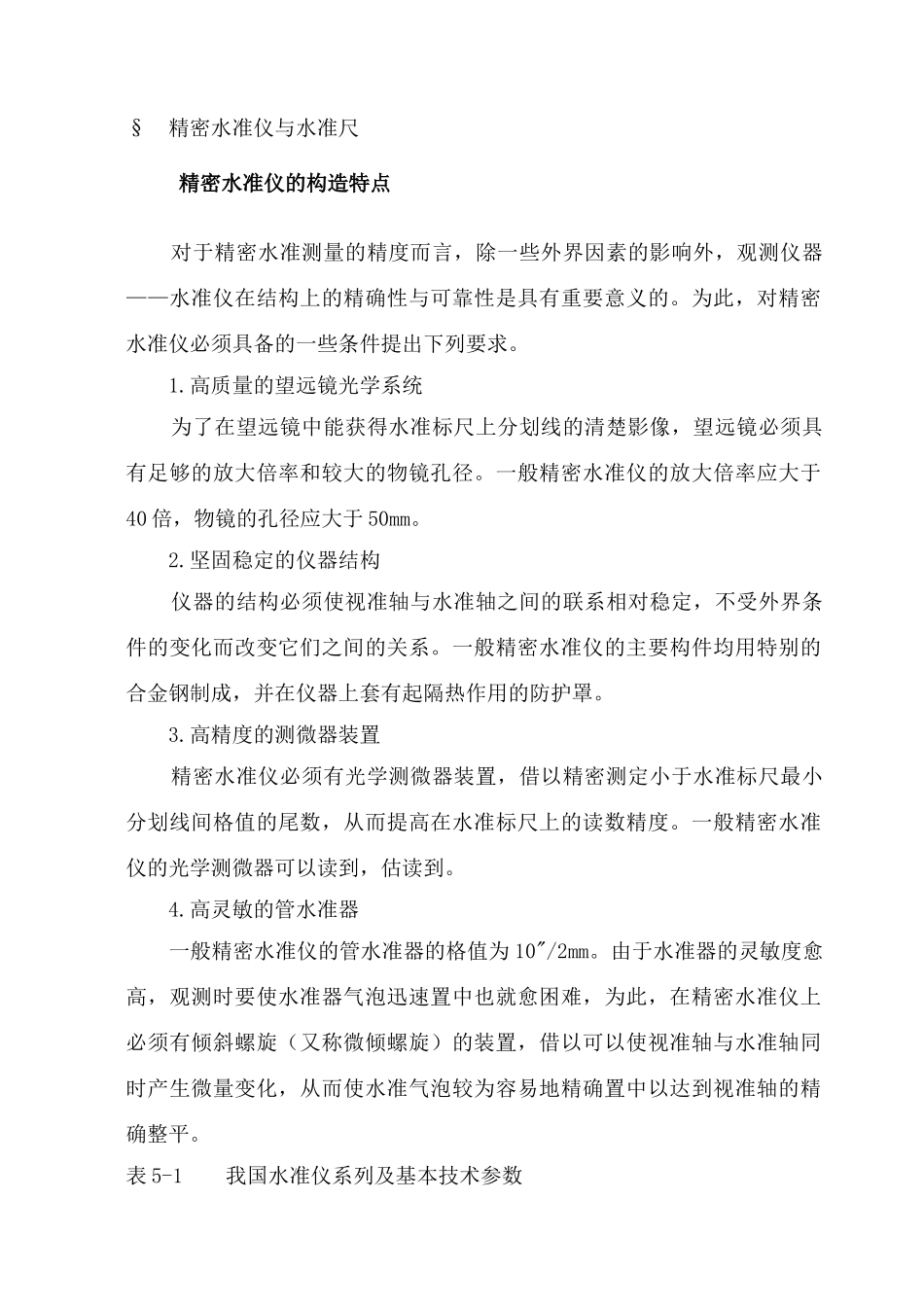

§ 精密水准仪与水准尺 精密水准仪的构造特点 对于精密水准测量的精度而言，除一些外界因素的影响外，观测仪器——水准仪在结构上的精确性与可靠性是具有重要意义的。为此，对精密水准仪必须具备的一些条件提出下列要求。 1.高质量的望远镜光学系统 为了在望远镜中能获得水准标尺上分划线的清楚影像，望远镜必须具有足够的放大倍率和较大的物镜孔径。一般精密水准仪的放大倍率应大于40 倍，物镜的孔径应大于 50mm。2.坚固稳定的仪器结构 仪器的结构必须使视准轴与水准轴之间的联系相对稳定，不受外界条件的变化而改变它们之间的关系。一般精密水准仪的主要构件均用特别的合金钢制成，并在仪器上套有起隔热作用的防护罩。 3.高精度的测微器装置 精密水准仪必须有光学测微器装置，借以精密测定小于水准标尺最小分划线间格值的尾数，从而提高在水准标尺上的读数精度。一般精密水准仪的光学测微器可以读到，估读到。 4.高灵敏的管水准器 一般精密水准仪的管水准器的格值为 10"/2mm。由于水准器的灵敏度愈高，观测时要使水准器气泡迅速置中也就愈困难，为此，在精密水准仪上必须有倾斜螺旋（又称微倾螺旋）的装置，借以可以使视准轴与水准轴同时产生微量变化，从而使水准气泡较为容易地精确置中以达到视准轴的精确整平。表 5-1 我国水准仪系列及基本技术参数技术参数项目水准仪系列型号S05S1S3S10每公里往返平均高差中误差望远镜放大率望远镜有效孔径管状水准器格值测微器有效量测范围测微器最小分格值≤≥40 倍≥60mm10″/2mm5mm≤1mm≥40 倍≥50mm10″/2mm5mm≤3mm≥30 倍≥42mm20″/mm≤10mm≥25 倍≥35mm20″/2mm自动安平水准仪补偿性能补偿范围安平精度安平常间不长于±8′±″2s±8′±″2s±8′±″2s±10′±2″2s 5.高性能的补偿器装置 对于自动安平水准仪补偿元件的质量以及补偿器装置的精密度都可以影响补偿器性能的可靠性。假如补偿器不能给出正确的补偿量，或是补偿不足，或是补偿过量，都会影响精密水准测量观测成果的精度。 我国水准仪系列按精度分类有 S05 型,S1 型,S3 型等。S 是“水”字的汉语拼音第一个字母,S 后面的数字表示每公里往返平均高差的偶然中误差的毫米数。 我国水准仪系列及基本技术参数列于表 5-1。 精密水准标尺的构造特点图 5-7 水准标尺是测定高差的长度标准，假如水准标尺的长度有误差，则对精密水准测量的观测成果带来系统性质的误差影响，为此，对精密水准标尺提出如下要求： ...
