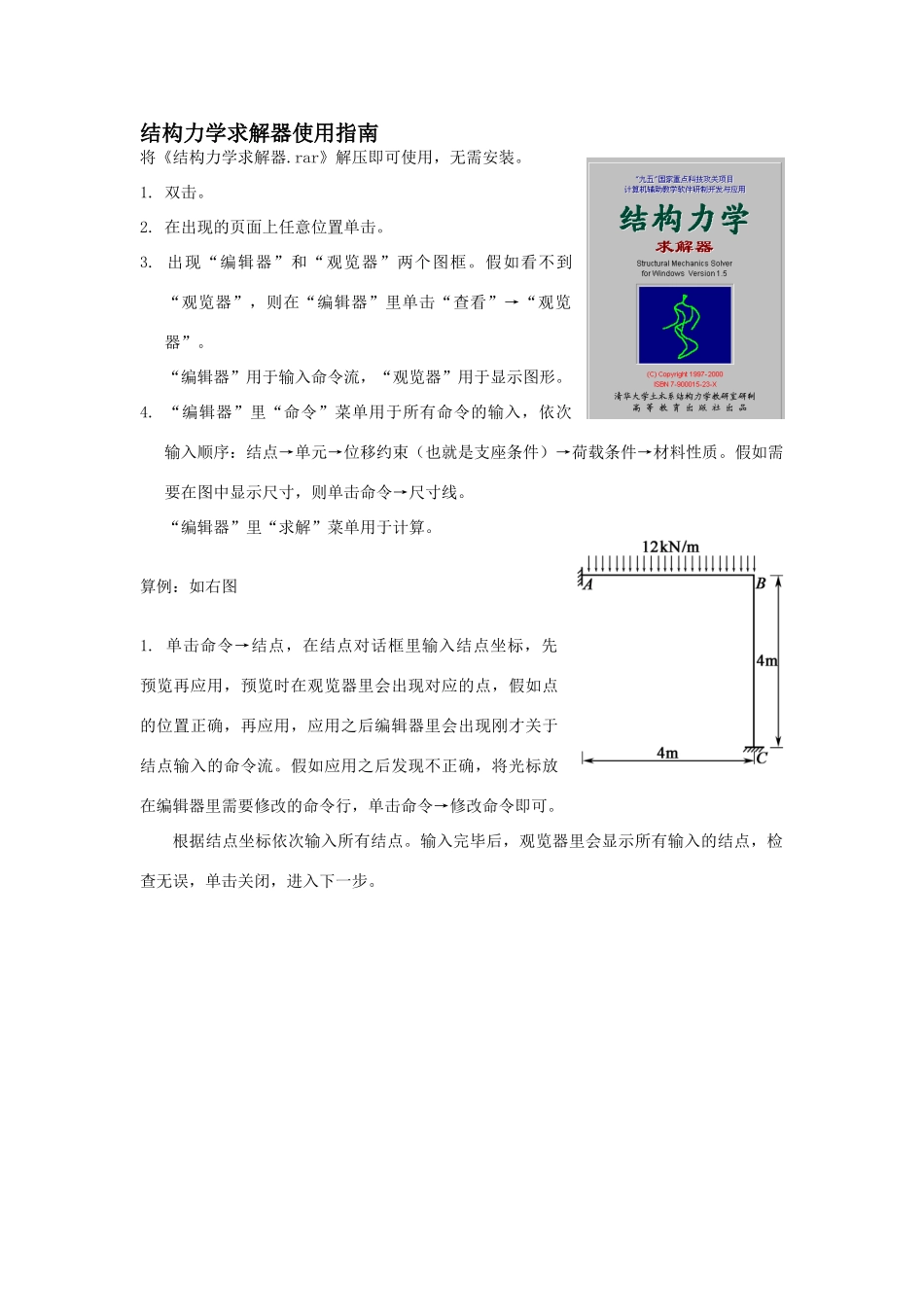

结构力学求解器使用指南_第1页
1/7
结构力学求解器使用指南_第2页
2/7

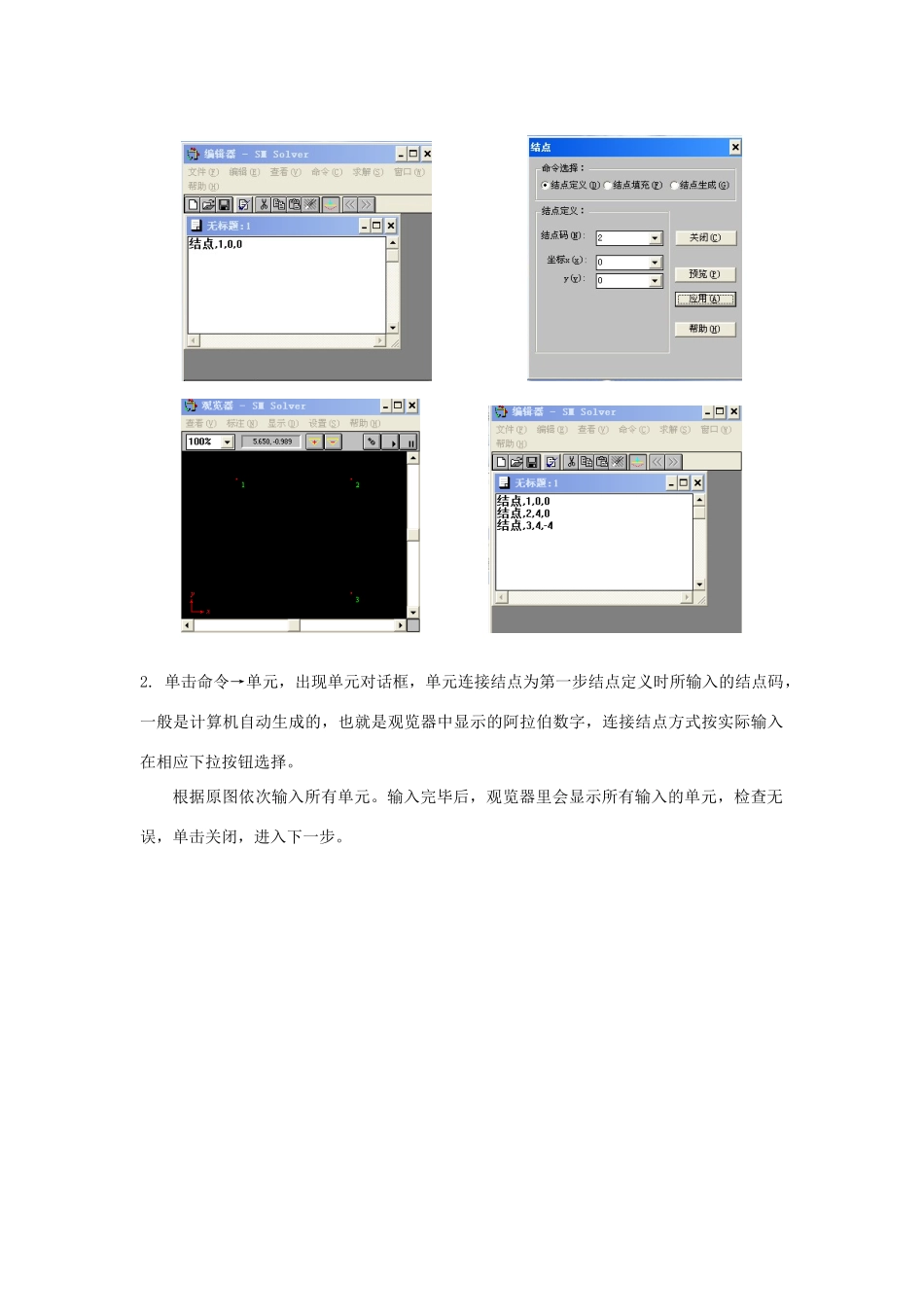

结构力学求解器使用指南_第3页
3/7
结构力学求解器使用指南将《结构力学求解器.rar》解压即可使用,无需安装。1. 双击。2. 在出现的页面上任意位置单击。3. 出现“编辑器”和“观览器”两个图框。假如看不到“观览器”,则在“编辑器”里单击“查看”→“观览器”。 “编辑器”用于输入命令流,“观览器”用于显示图形。4. “编辑器”里“命令”菜单用于所有命令的输入,依次输入顺序:结点→单元→位移约束(也就是支座条件)→荷载条件→材料性质。假如需要在图中显示尺寸,则单击命令→尺寸线。“编辑器”里“求解”菜单用于计算。算例:如右图1. 单击命令→结点,在结点对话框里输入结点坐标,先预览再应用,预览时在观览器里会出现对应的点,假如点的位置正确,再应用,应用之后编辑器里会出现刚才关于结点输入的命令流。假如应用之后发现不正确,将光标放在编辑器里需要修改的命令行,单击命令→修改命令即可。根据结点坐标依次输入所有结点。输入完毕后,观览器里会显示所有输入的结点,检查无误,单击关闭,进入下一步。2. 单击命令→单元,出现单元对话框,单元连接结点为第一步结点定义时所输入的结点码,一般是计算机自动生成的,也就是观览器中显示的阿拉伯数字,连接结点方式按实际输入在相应下拉按钮选择。根据原图依次输入所有单元。输入完毕后,观览器里会显示所有输入的单元,检查无误,单击关闭,进入下一步。3. 单击命令→位移约束,出现位移约束对话框,约束类型分为结点约束和杆端约束,选择结点约束时,需要输入相应的结点支座信息,其中结点码为观览器中的阿拉伯数字编码,支座类型为对话框上方六种类型,根据实际类型选择相应的数字,支座性质分为刚性和弹性,一般选择刚性,弹性支座是指弹簧之类刚度为有限值的支座。支座方向从下拉按钮中选择,0 度表示与对话框上方支座类型图示方向相同,逆时针转为正值方向,(水平、竖向、转角)位移为实际支座移动值。根据原图依次输入所有支座。输入完毕后,观览器里会显示所有输入的支座,检查无误,单击关闭,进入下一步。4. 单击命令→荷载条件,出现荷载条件对话框,输入方法与上一步“位移约束”基本相同。其中单元码是观览器中带小括号的阿拉伯数字编码,大小为实际荷载值。根据原图依次输入所有荷载信息。输入完毕后,观览器里会显示所有输入的荷载,检查无误,单击关闭,进入下一步。5. 单击命令→材料性质,出现材料性质对话框,需要输入各根杆件的抗拉刚度(EA)和抗弯刚度(EI)。一般的,对于...
