数控折弯机通常加工工艺标准

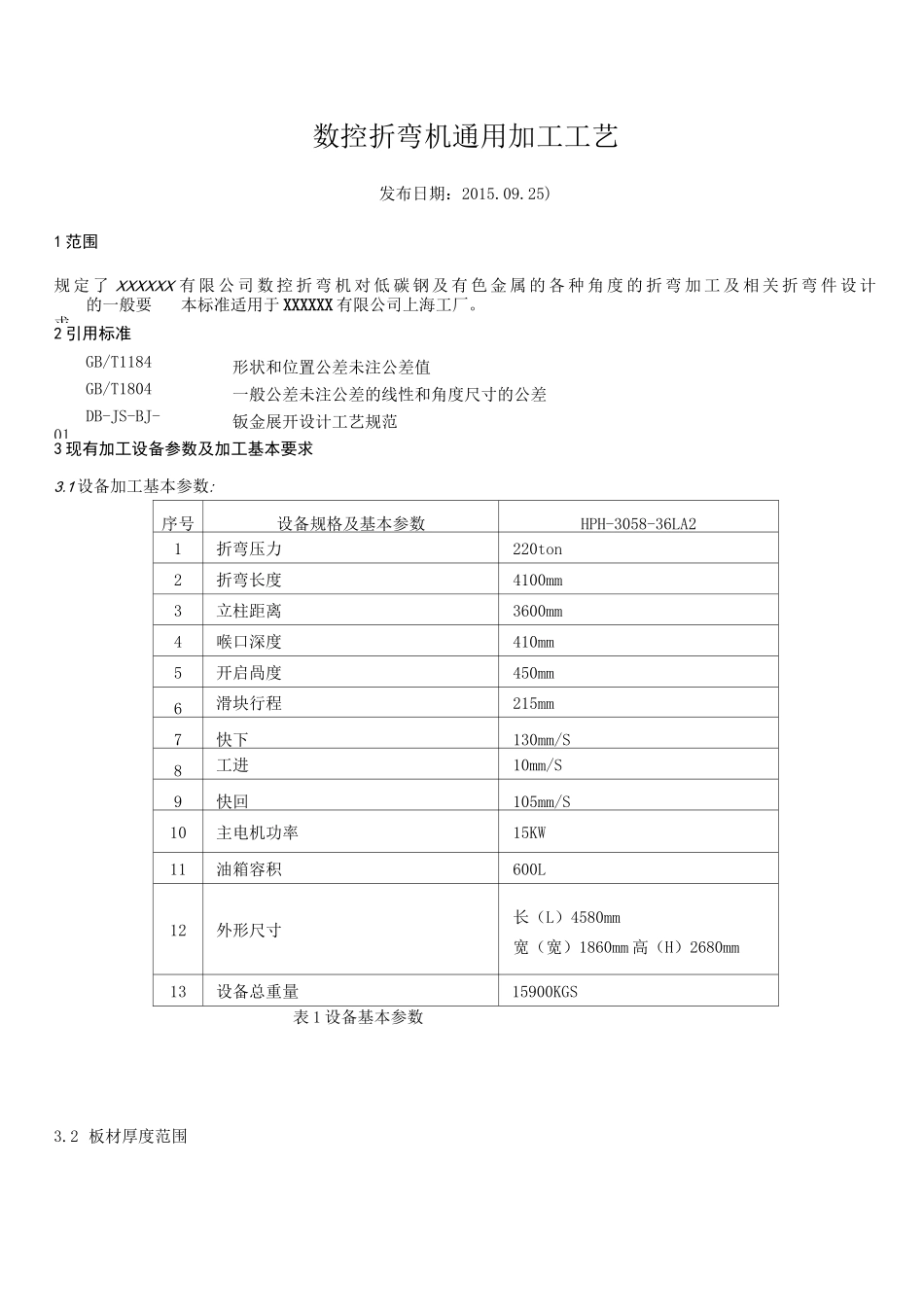

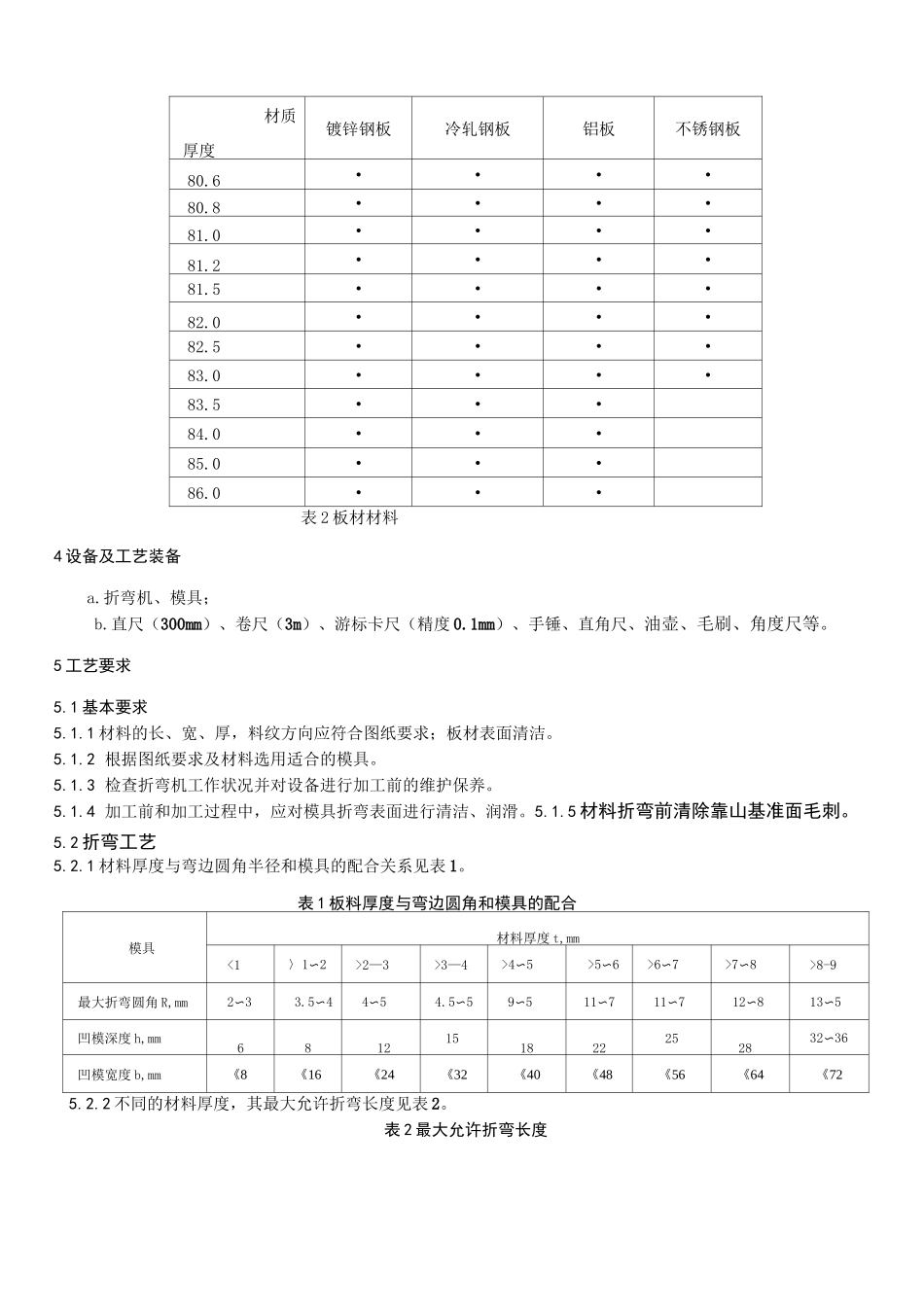

数控折弯机通用加工工艺发布日期：2015.09.25)1 范围规 定 了 XXXXXX 有 限 公 司 数 控 折 弯 机 对 低 碳 钢 及 有 色 金 属 的 各 种 角 度 的 折 弯 加 工 及 相 关 折 弯 件 设 计的一般要求，本标准适用于 XXXXXX 有限公司上海工厂。2 引用标准GB/T1184GB/T1804DB-JS-BJ-01形状和位置公差未注公差值一般公差未注公差的线性和角度尺寸的公差钣金展开设计工艺规范3 现有加工设备参数及加工基本要求3.1 设备加工基本参数:序号设备规格及基本参数HPH-3058-36LA21折弯压力220ton2折弯长度4100mm3立柱距离3600mm4喉口深度410mm5开启咼度450mm6滑块行程215mm7快下130mm/S8工进10mm/S9快回105mm/S10主电机功率15KW11油箱容积600L12外形尺寸长（L）4580mm宽（宽）1860mm 高（H）2680mm13设备总重量15900KGS表 1 设备基本参数3.2 板材厚度范围厚度材质镀锌钢板冷轧钢板铝板不锈钢板80.6••••80.8••••81.0••••81.2••••81.5••••82.0••••82.5••••83.0••••83.5•••84.0•••85.0•••86.0•••表 2 板材材料4 设备及工艺装备a.折弯机、模具；b.直尺（300mm）、卷尺（3m）、游标卡尺（精度 0.1mm）、手锤、直角尺、油壶、毛刷、角度尺等。5 工艺要求5.1 基本要求5.1.1 材料的长、宽、厚，料纹方向应符合图纸要求；板材表面清洁。5.1.2 根据图纸要求及材料选用适合的模具。5.1.3 检查折弯机工作状况并对设备进行加工前的维护保养。5.1.4 加工前和加工过程中，应对模具折弯表面进行清洁、润滑。5.1.5 材料折弯前清除靠山基准面毛刺。5.2 折弯工艺5.2.1 材料厚度与弯边圆角半径和模具的配合关系见表 1。表 1 板料厚度与弯边圆角和模具的配合模具材料厚度 t,mm<1〉1〜2>2—3>3—4>4〜5>5〜6>6〜7>7〜8>8-9最大折弯圆角 R,mm2〜33.5〜44〜54.5〜59〜511〜711〜712〜813〜5凹模深度 h,mm6812151822252832〜36凹模宽度 b,mm《8《16《24《32《40《48《56《64《725.2.2 不同的材料厚度，其最大允许折弯长度见表 2。表 2 最大允许折弯长度板料厚度，mm1-22.534568最大允许折弯长度，mm31502800250018001100600200注：屈服强度不超过 26Kg/mm2的金属材料。5.2.3 板料折弯的最小搁置尺寸 c 与板料的厚度有关（见图 1）。a.板料厚度 1mm〜3mm 的搁置尺寸 c 为 3mm；b.板料厚度大于 3mm 的搁置尺寸 c 等于板料厚度;5.2.4 角尺边折弯最小极...
