SMT电子元器件知识

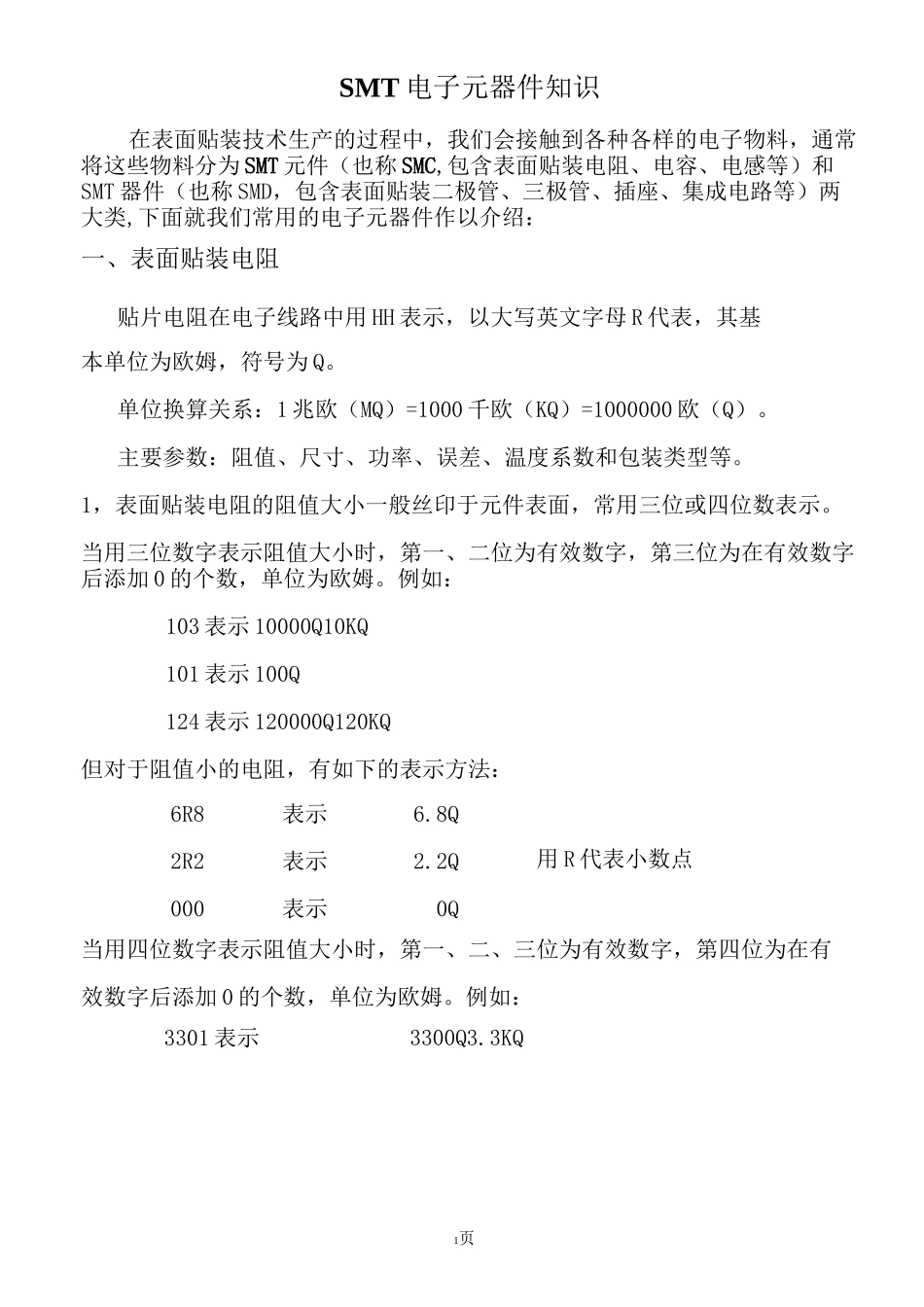

1页SMT 电子元器件知识在表面贴装技术生产的过程中，我们会接触到各种各样的电子物料，通常将这些物料分为 SMT 元件（也称 SMC,包含表面贴装电阻、电容、电感等）和SMT 器件（也称 SMD，包含表面贴装二极管、三极管、插座、集成电路等）两大类,下面就我们常用的电子元器件作以介绍：一、表面贴装电阻贴片电阻在电子线路中用 HH 表示，以大写英文字母 R 代表，其基本单位为欧姆，符号为 Q。单位换算关系：1 兆欧（MQ）=1000 千欧（KQ）=1000000 欧（Q）。主要参数：阻值、尺寸、功率、误差、温度系数和包装类型等。1，表面贴装电阻的阻值大小一般丝印于元件表面，常用三位或四位数表示。当用三位数字表示阻值大小时，第一、二位为有效数字，第三位为在有效数字后添加 0 的个数，单位为欧姆。例如：103 表示 10000Q10KQ101 表示 100Q124 表示 120000Q120KQ但对于阻值小的电阻，有如下的表示方法：当用四位数字表示阻值大小时，第一、二、三位为有效数字，第四位为在有效数字后添加 0 的个数，单位为欧姆。例如：6R8表示6.8Q2R2表示2.2Q000表示0Q用 R 代表小数点3301 表示3300Q3.3KQ47022，表面贴装电阻的尺寸常用其体积的长度与宽度尺寸表示，有公制（单位为毫米 mm）和英制（单位为英寸）两种尺寸代码，由 4 位数字组成，前两位数表示电阻的长度，后两位数表示电阻的宽度。另外，不同尺寸的电阻，其额定功率也不同，有 1/16W、1/10W、1/8W、1/4W、1/2W、1W 等。下表为几种常用贴片电阻的尺寸代码、实际尺寸和额定功率的相对应关系：英制代码0402060308051206121020102512公制代码1005160820123216322550256432实际尺寸（mm）1.0x0.51.6x0.82.0x1.23.2x1.63.2x2.55.0x2.56.4x3.2功率值（W）1/161/161/101/81/41/213，电阻元件在生产过程中其阻值不可能达到绝对的精确，为了判定其是否合格，常统一规定其阻值的上、下限，即误差范围对其进行检测。电阻常用的误差等级有土 1%、土 5%、土 10%等，分别用字母 M、J、K 代表。4,温度系数：贴片电阻的温度系数有 2 级，即闻级（±200ppm/°C）X 级（土100ppm/°C）。只有误差为 M 级的电阻温度系数采用 X 级，其它误差值的电阻温度系数一般采用 W 级。5，包装：贴片电阻主要有散装和卷装两种包装方式。6,贴片电阻的工作温度范围为-55〜+125C，最大工作电压与尺寸有关:1005 与 1608 为 50V；2012 为 150V；其它尺寸为 200V。在元器件取用时，2 页1203...
