外墙外保温做法大全(配图)

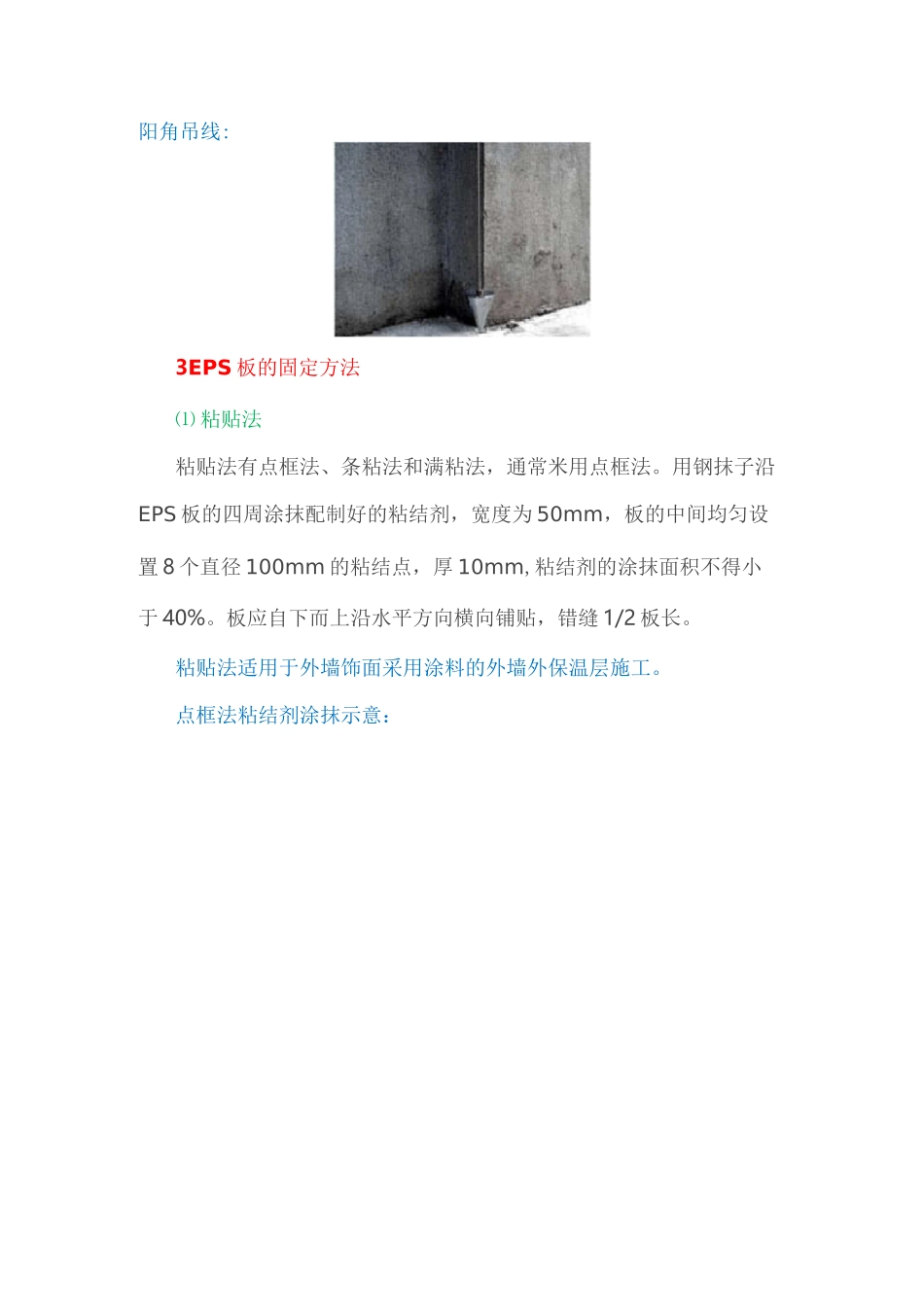

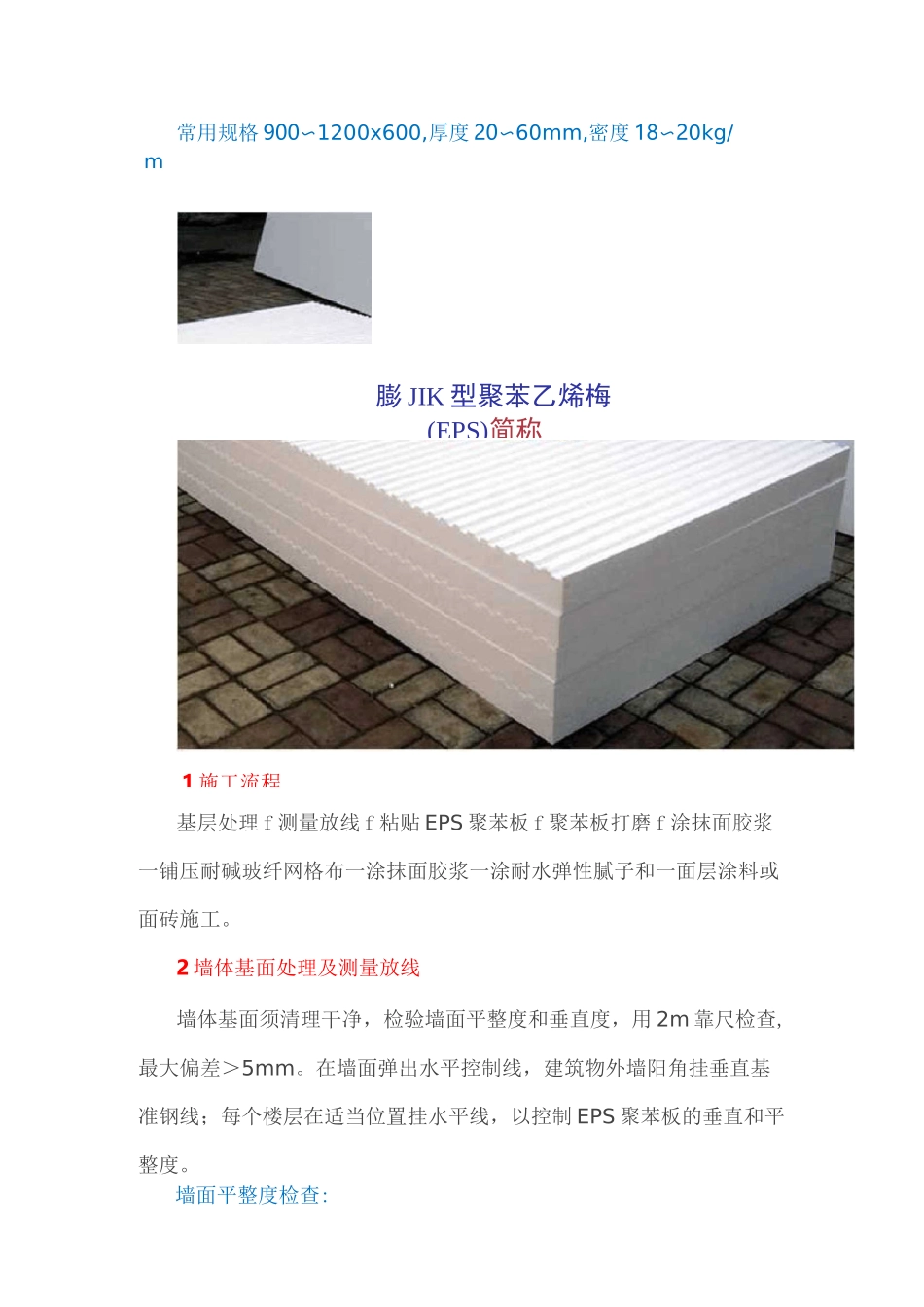

外墙外保温做法主要有：在承重墙体的外侧粘贴（钉、挂）膨胀型聚苯乙烯板（EPS）、挤塑型聚苯乙烯板（XPS）,聚氨酯硬泡喷涂（PUR）和粉刷胶粉聚苯颗粒保温砂浆等。挤塑型 XPS 聚苯板和聚氨酯硬泡喷涂的价格稍高，目前应用最多的是膨胀型 EPS 聚苯板外保温。一、EPS 聚苯板外保温施工EPS 复合式保温技术是一项高效经济、应用广泛的外墙外保温技术，它由承重或围护墙体、EPS 复合式保温层、耐碱玻纤网布抗裂砂浆保护层、弹性腻子、外墙涂料或磁砖面层组成。EPS 聚苯板外墙外保温构造：膨胀型聚苯乙烯板 EPS：抗眾腔衆 T砂浆找平空「他胀It 岸皈車性对爪咸m膨 JIK 型聚苯乙烯梅(EPS)简称常用规格 900〜1200x600,厚度 20〜60mm,密度 18〜20kg/基层处理 f 测量放线 f 粘贴 EPS 聚苯板 f 聚苯板打磨 f 涂抹面胶浆一铺压耐碱玻纤网格布一涂抹面胶浆一涂耐水弹性腻子和一面层涂料或面砖施工。2 墙体基面处理及测量放线墙体基面须清理干净，检验墙面平整度和垂直度，用 2m 靠尺检查,最大偏差＞5mm。在墙面弹出水平控制线，建筑物外墙阳角挂垂直基准钢线；每个楼层在适当位置挂水平线，以控制 EPS 聚苯板的垂直和平整度。墙面平整度检查:1 施工流程阳角吊线:3EPS 板的固定方法⑴ 粘贴法粘贴法有点框法、条粘法和满粘法，通常米用点框法。用钢抹子沿EPS 板的四周涂抹配制好的粘结剂，宽度为 50mm，板的中间均匀设置 8 个直径 100mm 的粘结点，厚 10mm,粘结剂的涂抹面积不得小于 40%。板应自下而上沿水平方向横向铺贴，错缝 1/2 板长。粘贴法适用于外墙饰面采用涂料的外墙外保温层施工。点框法粘结剂涂抹示意：点框法涂抹粘结剂:EPS 聚苯板的排列及错缝:该法是在粘贴法的基础上设置若干锚栓固定 EPS 保温板。锚栓为高强超韧尼龙或塑料精制而成，尾部设有螺丝自攻性胀塞结构。锚栓用量每平方米 10 层以下约 6 个，10〜18 层 8 个，19〜24 层 10 个，24 层以上 12 个。单个锚栓抗拉承载力极限值 A1・5kN。适用于外墙饰面为磁砖的外墙保温层施工，尤其适用于基面附着力差的既有建筑围护结构的节能改造。锚栓的布置示意：锚栓的安装:锚栓（保温钉）：⑶ 钢丝网架埋入法该工艺是将单面钢丝网架聚苯板内置于砼墙体的外模内侧，墙体砼浇筑时与钢丝网架聚苯板一次浇注成型为复合墙体。钢丝网架聚苯板在工厂预制成块体，现场根据排板尺寸裁割拼装，外墙主体与保温层一次成活，工效提高，工期缩短，施工安...
