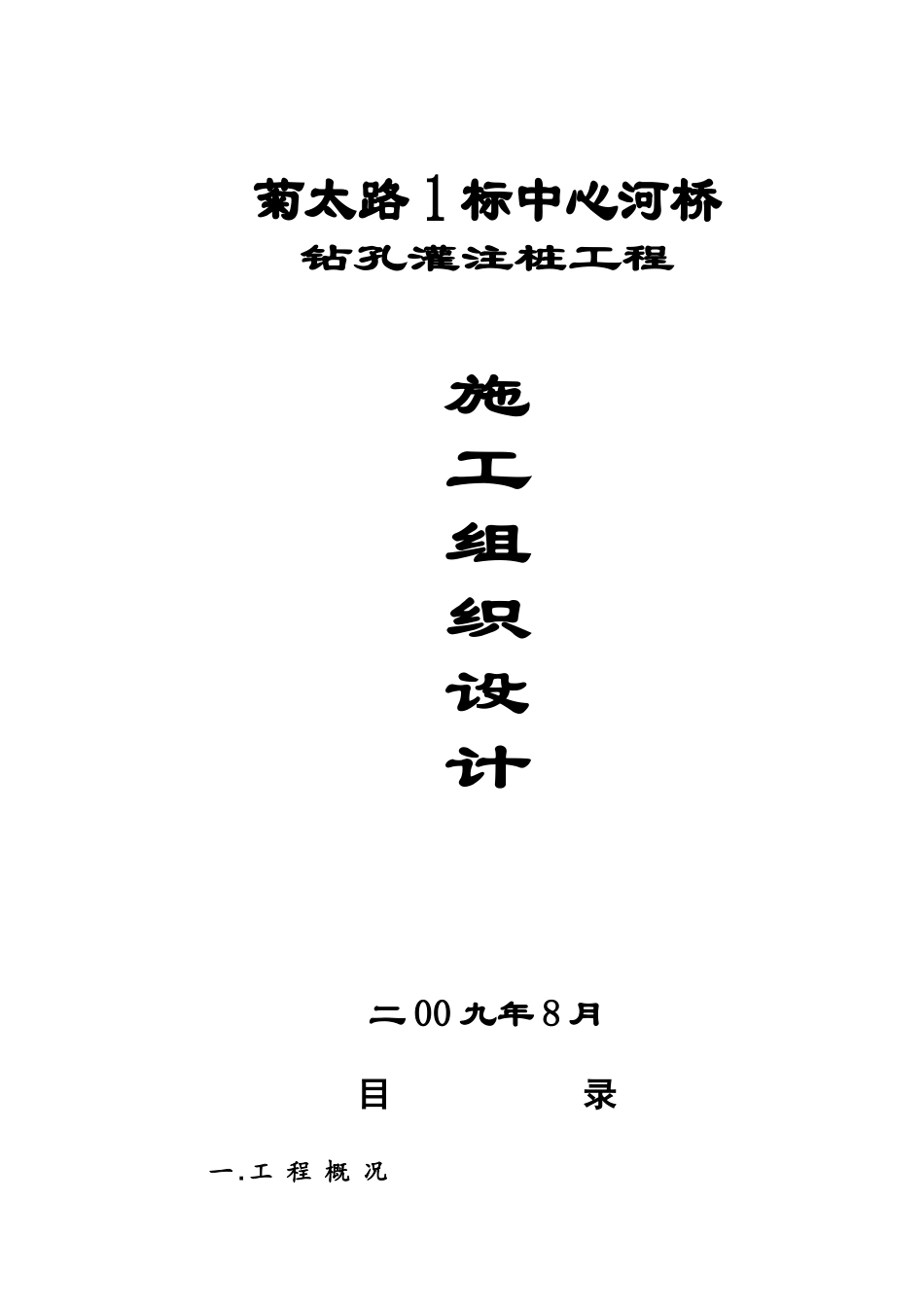

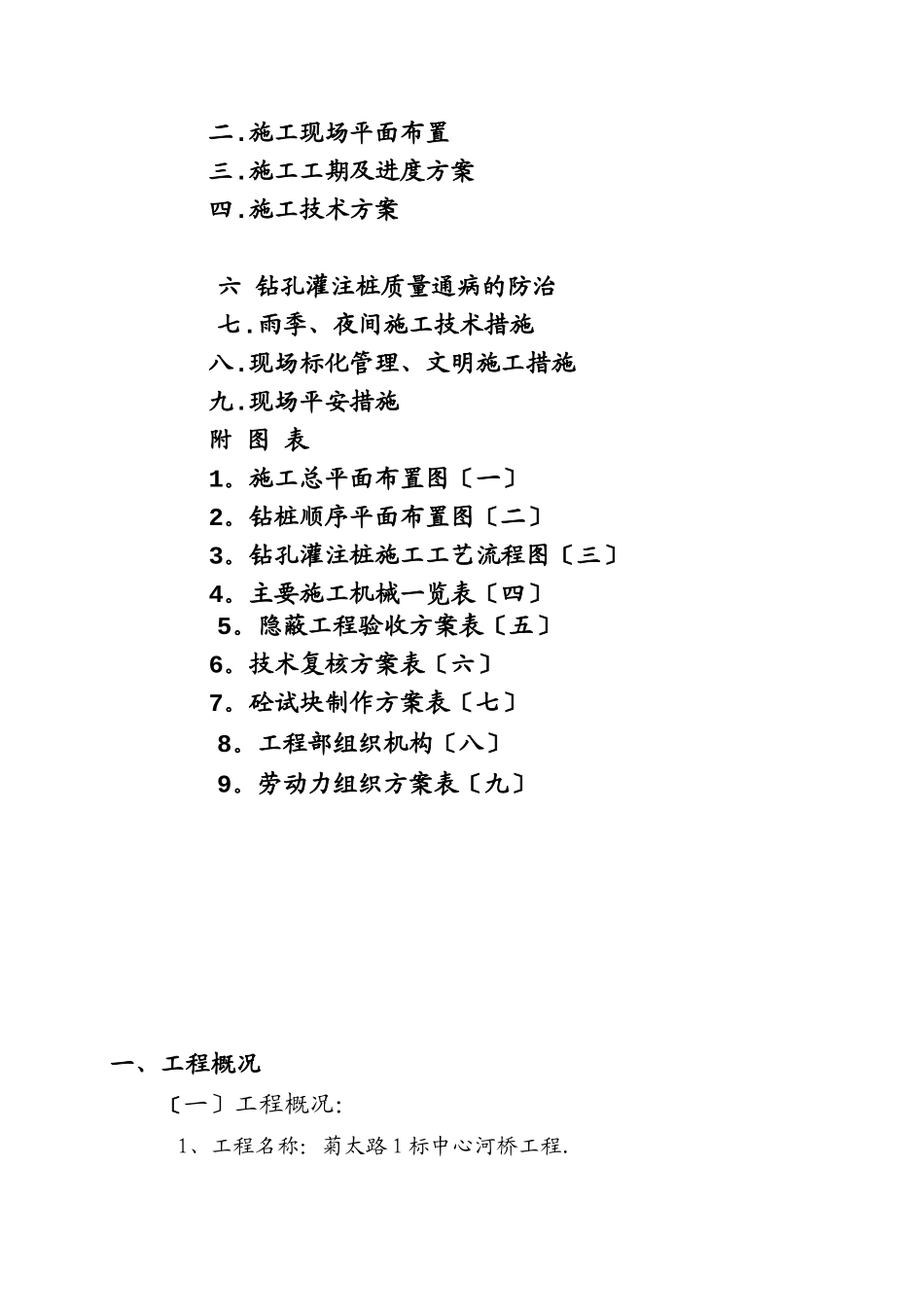

菊太路 1 标中心河桥钻孔灌注桩工程施工组织设计二 00 九年 8 月目 录 一.工 程 概 况 二.施工现场平面布置 三.施工工期及进度方案 四.施工技术方案 六 钻孔灌注桩质量通病的防治 七.雨季、夜间施工技术措施 八.现场标化管理、文明施工措施 九.现场平安措施 附 图 表 1。施工总平面布置图〔一〕 2。钻桩顺序平面布置图〔二〕 3。钻孔灌注桩施工工艺流程图〔三〕 4。主要施工机械一览表〔四〕 5。隐蔽工程验收方案表〔五〕 6。技术复核方案表〔六〕 7。砼试块制作方案表〔七〕 8。工程部组织机构〔八〕 9。劳动力组织方案表〔九〕 一、工程概况 〔一〕工程概况： 1、工程名称：菊太路 1 标中心河桥工程. 2、建设单位：上海住宅建设开展中心 3、设计单位： 4、监理单位： 5、总承包单位： 6、工程的建筑、结构概况 ：Ф600 型桩 67 根 7、工期要求： 工期：25 天。 8、工程地址：菊太路 1 标中心河桥 9、道路情况和施工场地范围： 本工程，交通条件良好。施工场地范围详见总平面布置图〔附图表一〕 10、工程质量目标：确保工程合格。 〔二〕工程内容钻孔灌注桩：桩径 Φ600，桩长 23 米，数量 67 根；采纳商品砼，水下 C30。 二、施工现场平面布置 桩基施工前，施工现场应做到“三通一平，即水通、电通、道路通〞及场地平整。桩基施工前应由建设单位进行地下管线的交底，进一步了解施工现场原有地下管线的分布情况，对钻孔灌注桩影响的管线及四周建筑物实行切实的保护措施。本工程全面施工所需电压应不小于 150 千瓦，水应不少于 1 根￠50 mm口径水管。施工用房〔职工宿舍、仓库、现场办公室〕等临时设施可根据建设单位的要求及施工现场实际情况进行合理安排。钻孔灌注桩施工前应浇筑硬地坪，合理安排泥浆沟池；商品砼车的道路等一系列施工准备工作。硬地坪费用另行计取。 三、施工工期及进度方案施工工程天 数3691215182124273033363942454851545760机械进场及准备硬地坪施工桥桩施工静载试验清理场地四、钻孔灌注桩施工技术方案1、工程概况：桩规格为 ф600，桩长为 23m，2、施工方法： 根据地质报告可知本工程基土主要由填土、淤泥质粘土、粘土及粉砂土组成，因在淤泥质粘土及粉砂土极易出现扩径及缩径现象，在成孔及一清过程中，钻压、转速及泵流量要求严格控制，在自然地坪〔绝对标高〕下约米厚①--④ 层淤泥质粘土中钻压宜控制为 15Kpa，转速开二档为 54r/min，...
