虹桥机场扩建工程西航站区总体工程—道路及排水管道施工方案

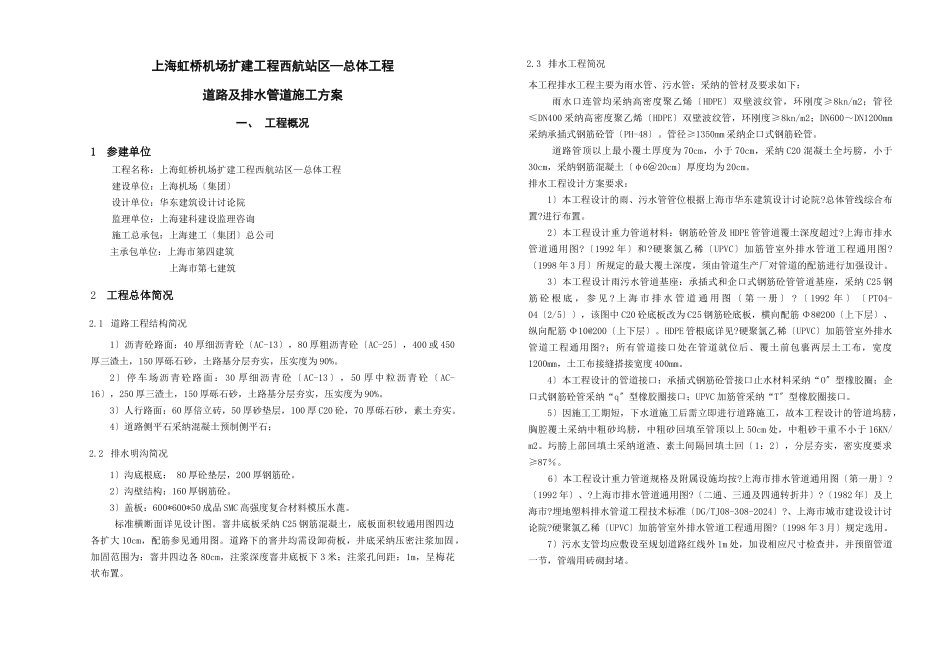

上海虹桥机场扩建工程西航站区—总体工程道路及排水管道施工方案一、 工程概况1参建单位工程名称：上海虹桥机场扩建工程西航站区—总体工程建设单位：上海机场〔集团〕设计单位：华东建筑设计讨论院监理单位：上海建科建设监理咨询施工总承包：上海建工〔集团〕总公司主承包单位：上海市第四建筑上海市第七建筑2工程总体简况2.1 道路工程结构简况1〕沥青砼路面：40 厚细沥青砼〔AC-13〕，80 厚粗沥青砼〔AC-25〕，400 或 450厚三渣土，150 厚砾石砂，土路基分层夯实，压实度为 90%。2〕停车场沥青砼路面： 30 厚细沥青砼〔 AC-13〕，50 厚中粒沥青砼〔 AC-16〕，250 厚三渣土，150 厚砾石砂，土路基分层夯实，压实度为 90%。3〕人行路面：60 厚倍立砖，50 厚砂垫层，100 厚 C20 砼，70 厚砾石砂，素土夯实。4〕道路侧平石采纳混凝土预制侧平石；2.2 排水明沟简况1〕沟底根底： 80 厚砼垫层，200 厚钢筋砼。2〕沟壁结构：160 厚钢筋砼。3〕盖板：600*600*50 成品 SMC 高强度复合材料模压水蓖。标准横断面详见设计图。窨井底板采纳 C25 钢筋混凝土，底板面积较通用图四边各扩大 10cm，配筋参见通用图。道路下的窨井均需设卸荷板，井底采纳压密注浆加固，加固范围为：窨井四边各 80cm，注浆深度窨井底板下 3 米；注浆孔间距：1m，呈梅花状布置。2.3 排水工程简况本工程排水工程主要为雨水管、污水管；采纳的管材及要求如下：雨水口连管均采纳高密度聚乙烯〔HDPE〕双壁波纹管，环刚度≥8kn/m2；管径≤DN400 采纳高密度聚乙烯〔HDPE〕双壁波纹管，环刚度≥8kn/m2；DN600～DN1200mm采纳承插式钢筋砼管〔PH-48〕。管径≥1350mm 采纳企口式钢筋砼管。道路管顶以上最小覆土厚度为 70cm，小于 70cm，采纳 C20 混凝土全圬膀，小于30cm，采纳钢筋混凝土〔φ6＠20cm〕厚度均为 20cm。排水工程设计方案要求：1〕本工程设计的雨、污水管管位根据上海市华东建筑设计讨论院?总体管线综合布置?进行布置。2〕本工程设计重力管道材料：钢筋砼管及 HDPE 管管道覆土深度超过?上海市排水管道通用图?〔1992 年〕和?硬聚氯乙稀〔UPVC〕加筋管室外排水管道工程通用图?〔1998 年 3 月〕所规定的最大覆土深度，须由管道生产厂对管道的配筋进行加强设计。3〕本工程设计雨污水管道基座：承插式和企口式钢筋砼管管道基座，采纳 C25 钢筋 砼 根 底 ， 参 见 ? 上 海 市 排 水 管 道 通 用 图 〔 第 一 册...
