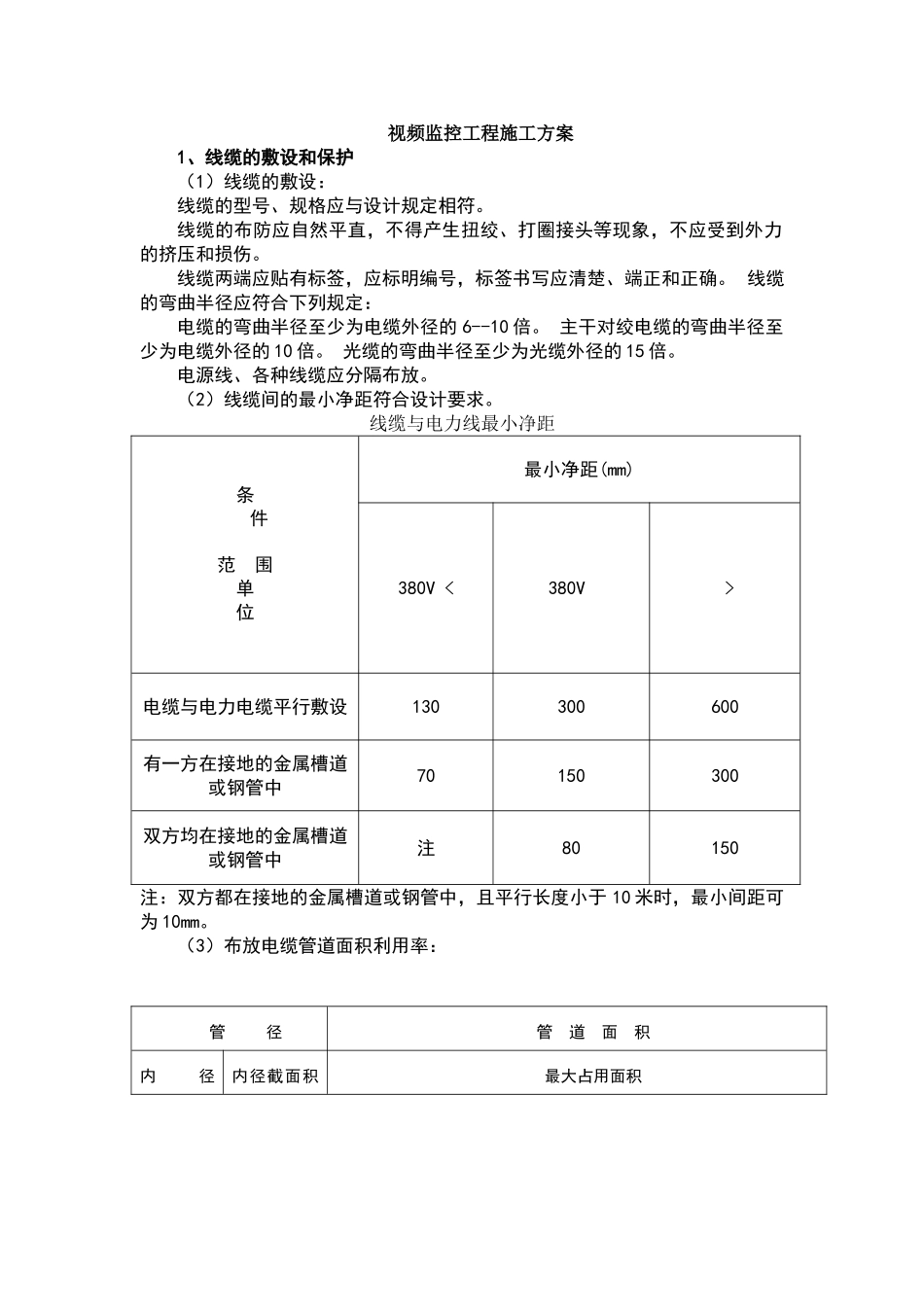

视频监控工程施工方案

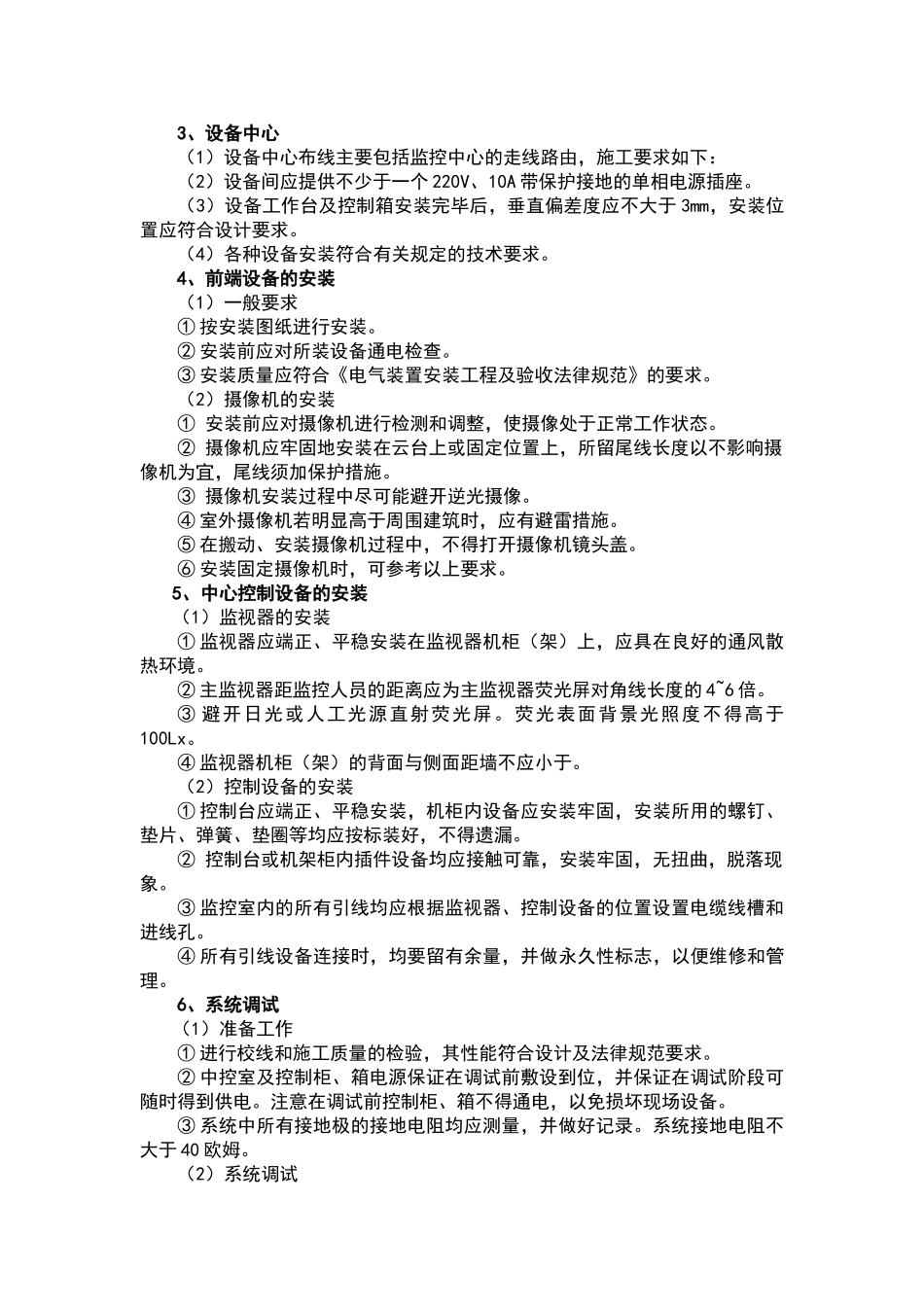

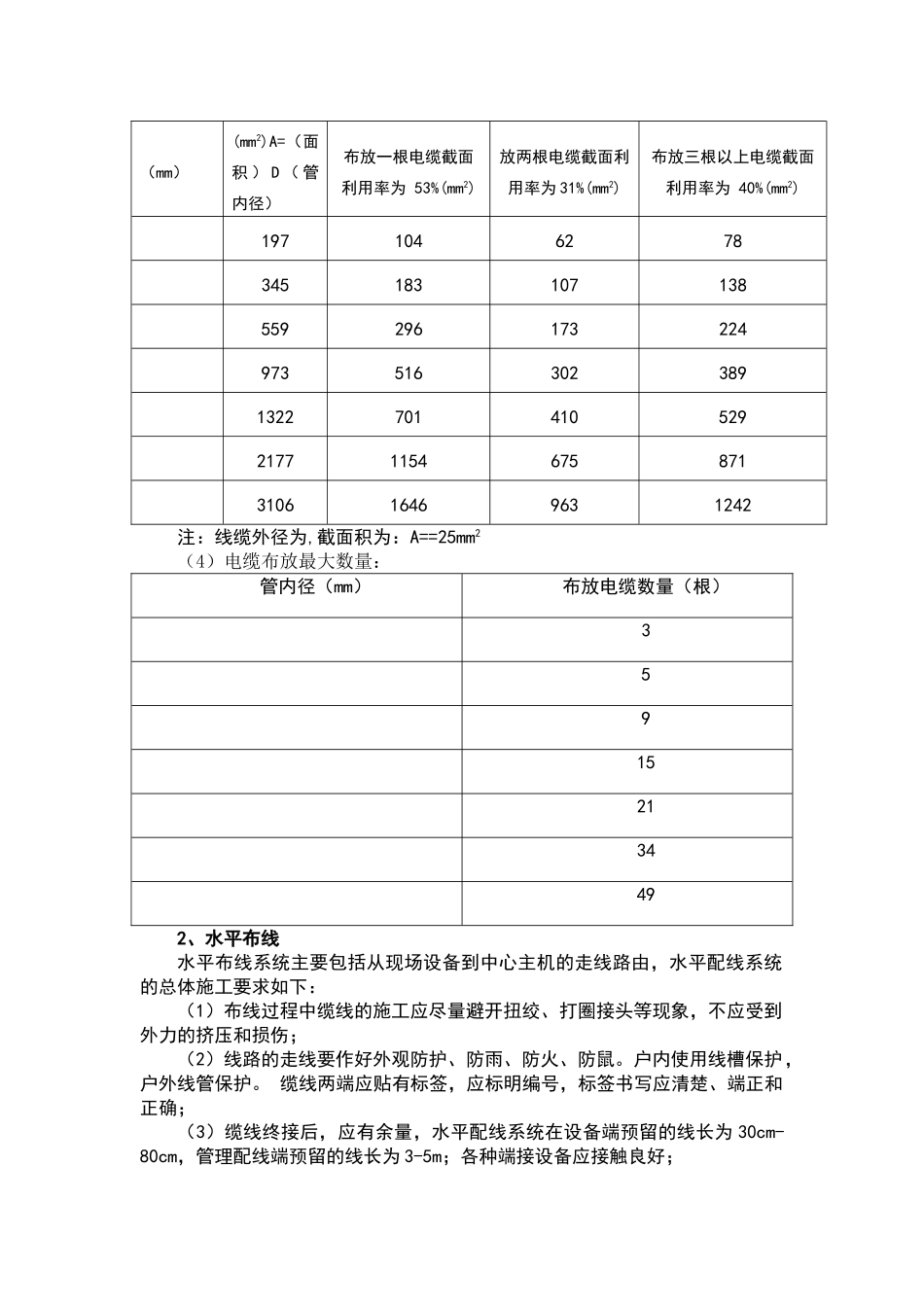

视频监控工程施工方案1、线缆的敷设和保护 （1）线缆的敷设： 线缆的型号、规格应与设计规定相符。 线缆的布防应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤。 线缆两端应贴有标签，应标明编号，标签书写应清楚、端正和正确。 线缆的弯曲半径应符合下列规定： 电缆的弯曲半径至少为电缆外径的 6--10 倍。 主干对绞电缆的弯曲半径至少为电缆外径的 10 倍。 光缆的弯曲半径至少为光缆外径的 15 倍。 电源线、各种线缆应分隔布放。（2）线缆间的最小净距符合设计要求。线缆与电力线最小净距条 件范 围单 位最小净距(mm)380V <380V >电缆与电力电缆平行敷设130300600有一方在接地的金属槽道或钢管中70150300双方均在接地的金属槽道或钢管中注80150注：双方都在接地的金属槽道或钢管中，且平行长度小于 10 米时，最小间距可为 10mm。（3）布放电缆管道面积利用率：管 径管 道 面 积内 径内径截面积最大占用面积（mm）(mm2)A=（面积 ） D （ 管内径）布放一根电缆截面利用率为 53%(mm2)放两根电缆截面利用率为 31%(mm2)布放三根以上电缆截面利用率为 40%(mm2)1971046278345183107138559296173224973516302389132270141052921771154675871310616469631242注：线缆外径为,截面积为：A==25mm2 （4）电缆布放最大数量： 管内径（mm）布放电缆数量（根）359152134492、水平布线 水平布线系统主要包括从现场设备到中心主机的走线路由，水平配线系统的总体施工要求如下： （1）布线过程中缆线的施工应尽量避开扭绞、打圈接头等现象，不应受到外力的挤压和损伤； （2）线路的走线要作好外观防护、防雨、防火、防鼠。户内使用线槽保护，户外线管保护。 缆线两端应贴有标签，应标明编号，标签书写应清楚、端正和正确； （3）缆线终接后，应有余量，水平配线系统在设备端预留的线长为 30cm-80cm，管理配线端预留的线长为 3-5m；各种端接设备应接触良好； 3、设备中心 （1）设备中心布线主要包括监控中心的走线路由，施工要求如下：（2）设备间应提供不少于一个 220V、10A 带保护接地的单相电源插座。 （3）设备工作台及控制箱安装完毕后，垂直偏差度应不大于 3mm，安装位置应符合设计要求。（4）各种设备安装符合有关规定的技术要求。4、前端设备的安装（1）一般要求 ① 按安装图纸进行安装。 ② 安装前应对所装设备通电检查。 ③ 安装质量应符合《电气装置安装工程及验收法律规范...
