课程设计—医院病人紧急呼叫系统

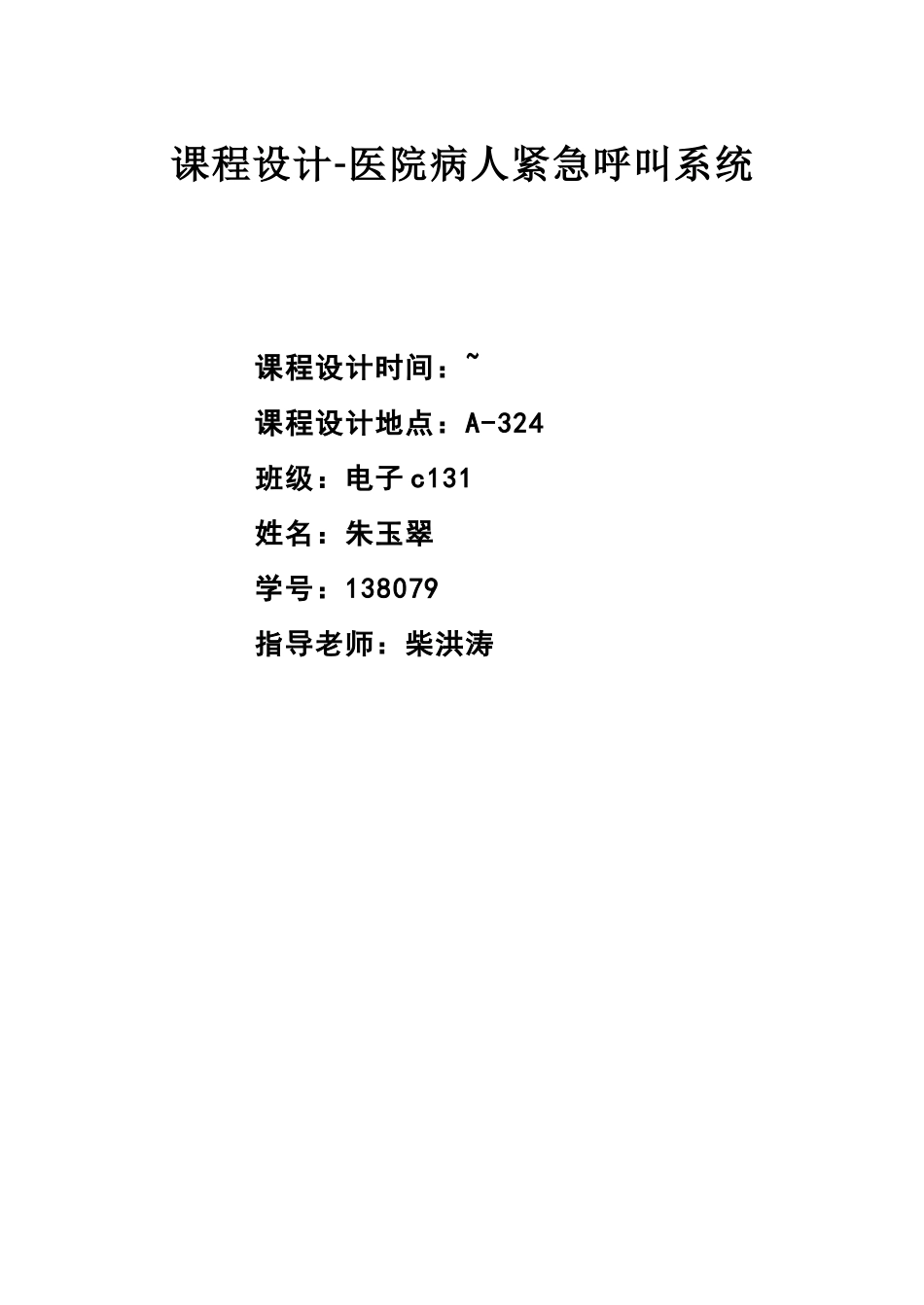

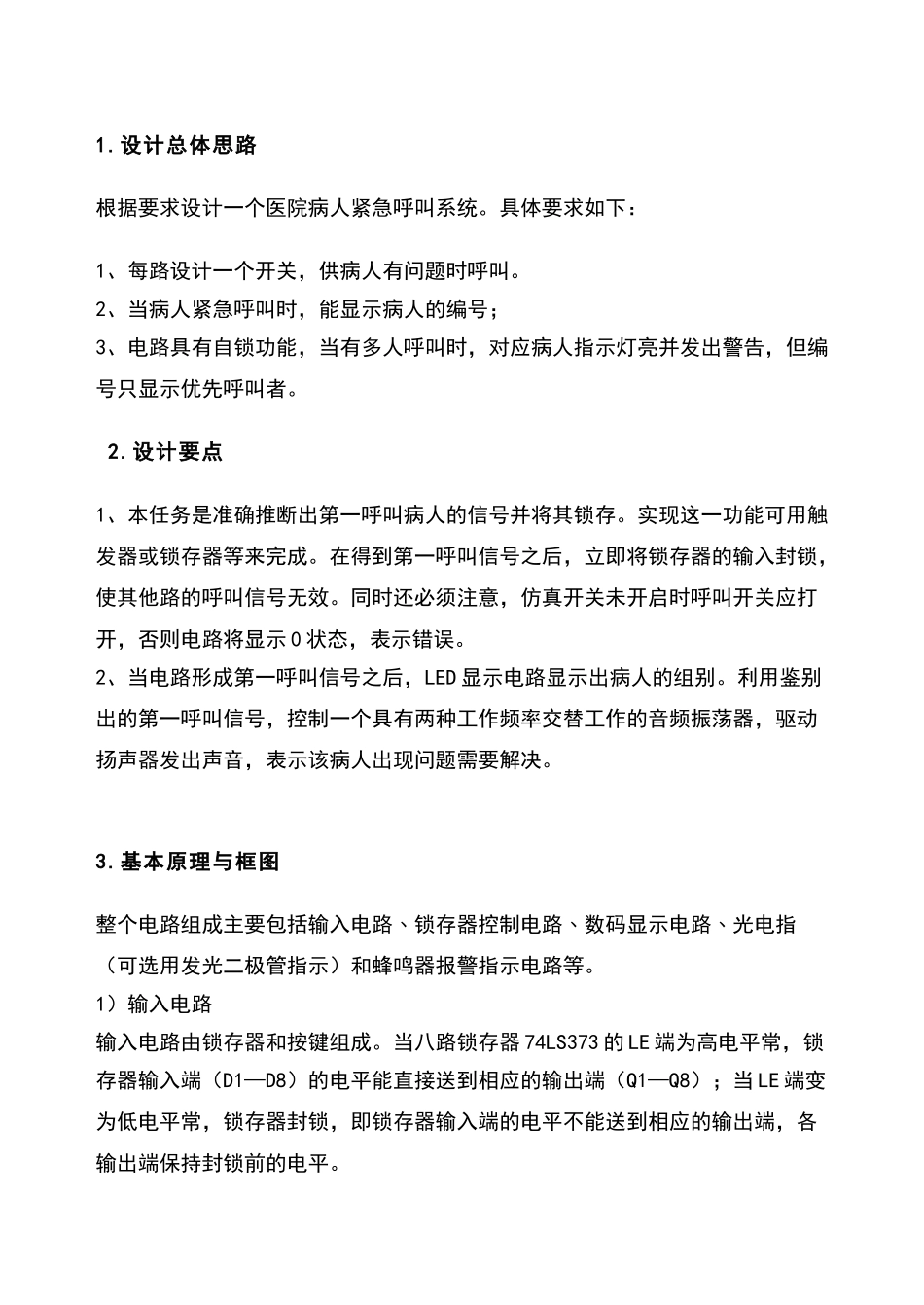

课程设计-医院病人紧急呼叫系统 课程设计时间：~ 课程设计地点：A-324 班级：电子 c131 姓名：朱玉翠 学号：138079 指导老师：柴洪涛 1.设计总体思路根据要求设计一个医院病人紧急呼叫系统。具体要求如下：1、每路设计一个开关，供病人有问题时呼叫。2、当病人紧急呼叫时，能显示病人的编号；3、电路具有自锁功能，当有多人呼叫时，对应病人指示灯亮并发出警告，但编号只显示优先呼叫者。 2.设计要点1、本任务是准确推断出第一呼叫病人的信号并将其锁存。实现这一功能可用触发器或锁存器等来完成。在得到第一呼叫信号之后，立即将锁存器的输入封锁，使其他路的呼叫信号无效。同时还必须注意，仿真开关未开启时呼叫开关应打开，否则电路将显示 0 状态，表示错误。2、当电路形成第一呼叫信号之后，LED 显示电路显示出病人的组别。利用鉴别出的第一呼叫信号，控制一个具有两种工作频率交替工作的音频振荡器，驱动扬声器发出声音，表示该病人出现问题需要解决。3.基本原理与框图整个电路组成主要包括输入电路﹑锁存器控制电路﹑数码显示电路﹑光电指（可选用发光二极管指示）和蜂鸣器报警指示电路等。1）输入电路输入电路由锁存器和按键组成。当八路锁存器 74LS373 的 LE 端为高电平常，锁存器输入端（D1—D8）的电平能直接送到相应的输出端（Q1—Q8）；当 LE 端变为低电平常，锁存器封锁，即锁存器输入端的电平不能送到相应的输出端，各输出端保持封锁前的电平。2）医锁存器控制电路锁存器控制电路由相关的门电路组成。仿真开始时，74LS373 的 LE 端为高电平，各输入端的高电平直接送到相应的输出端，此时八输入端与非门 74LS30 输出端为低电平，经过一个与非门 74LS04 后变成高电平，由或门送到 74LS373 的 LE控制端。当 8 个呼叫开关 S1—S8 中有一个先按下时，其对应的 D 端为低电平，此电平送到锁存器对应的输出端，因而八输入端的与非门 74LS30 的 8 个输入端中有一为低电平，导致其输出端为高电平，经过 74LS04 后变为低电平，使 LE控制端为低电平，74LS373 执行锁存功能，这时假如有按键按下，锁存器的输出端也不会跟着改变，从而实现了自锁。 3）数码显示电路 锁存在锁存器输出端的低电平送到优先编码器 74LS148 进行编码，编成的二 进制代码再送到 BCD 码七段译码驱动器 74LS248，，最后送到共阴极的七段数码管，显示相应的数字。当 8 个按键都没有按下时，由于锁存器输出端都是高电平...
