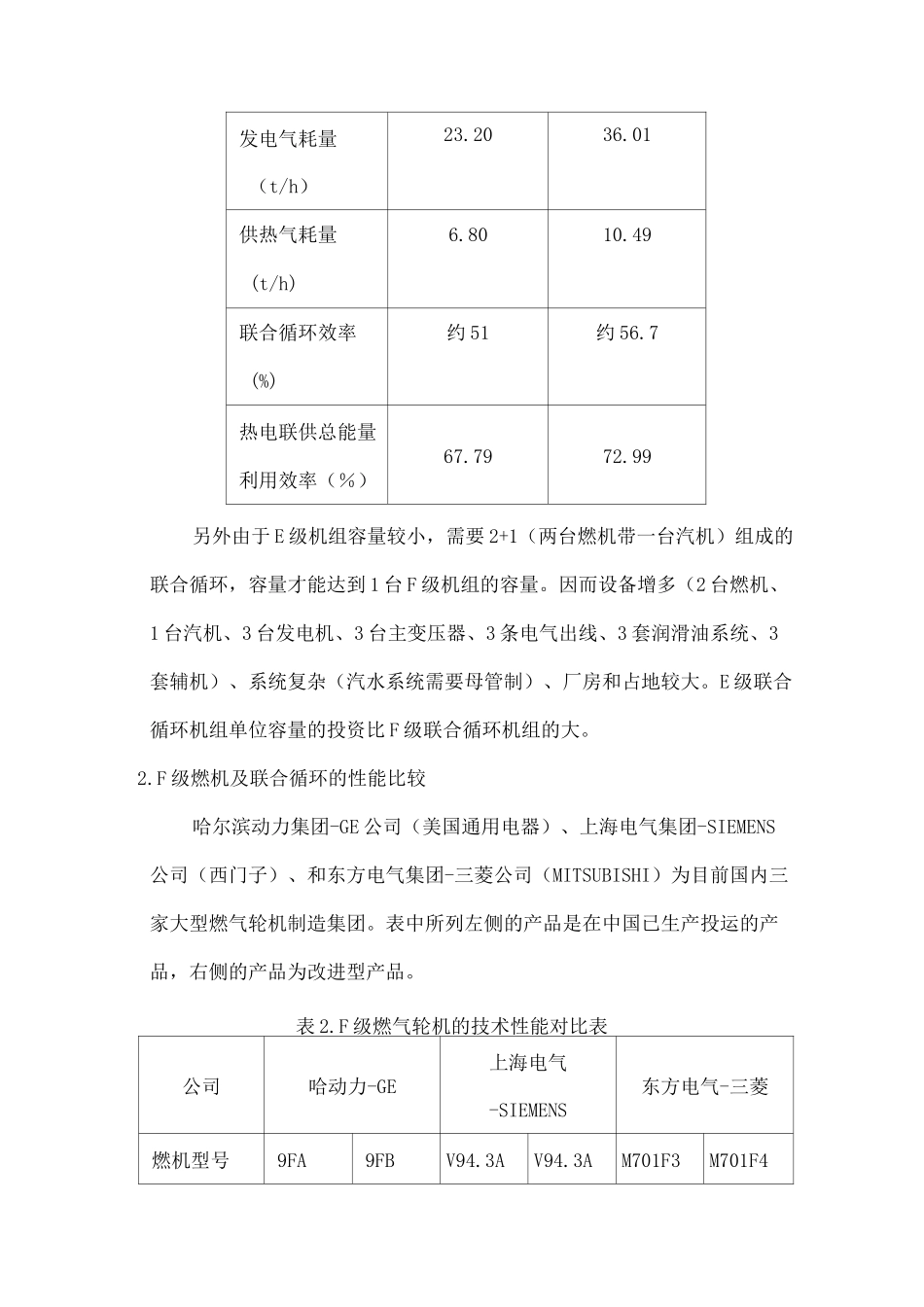

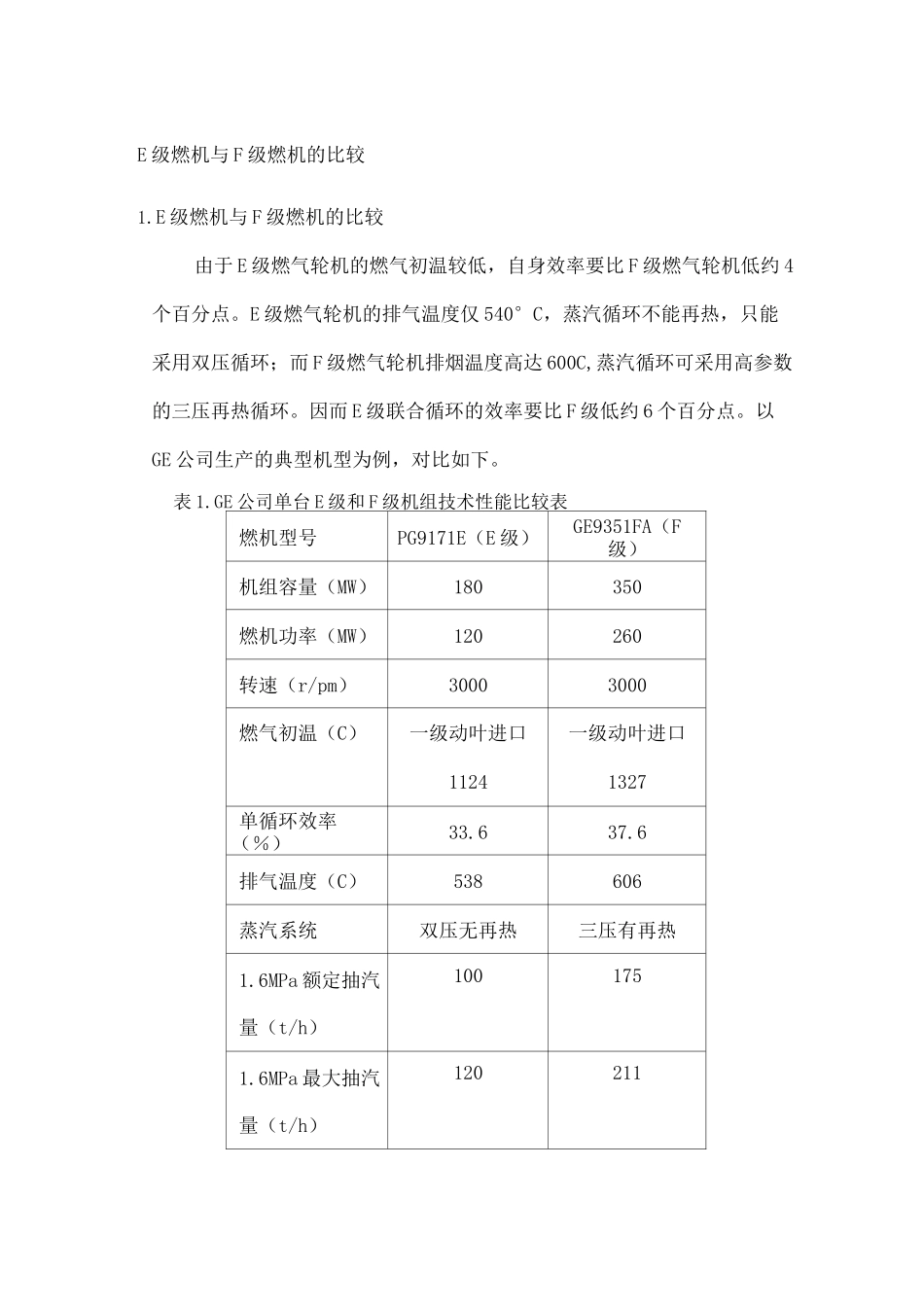

E级燃机与F级燃机的比较_第1页
1/6
E级燃机与F级燃机的比较_第2页
2/6

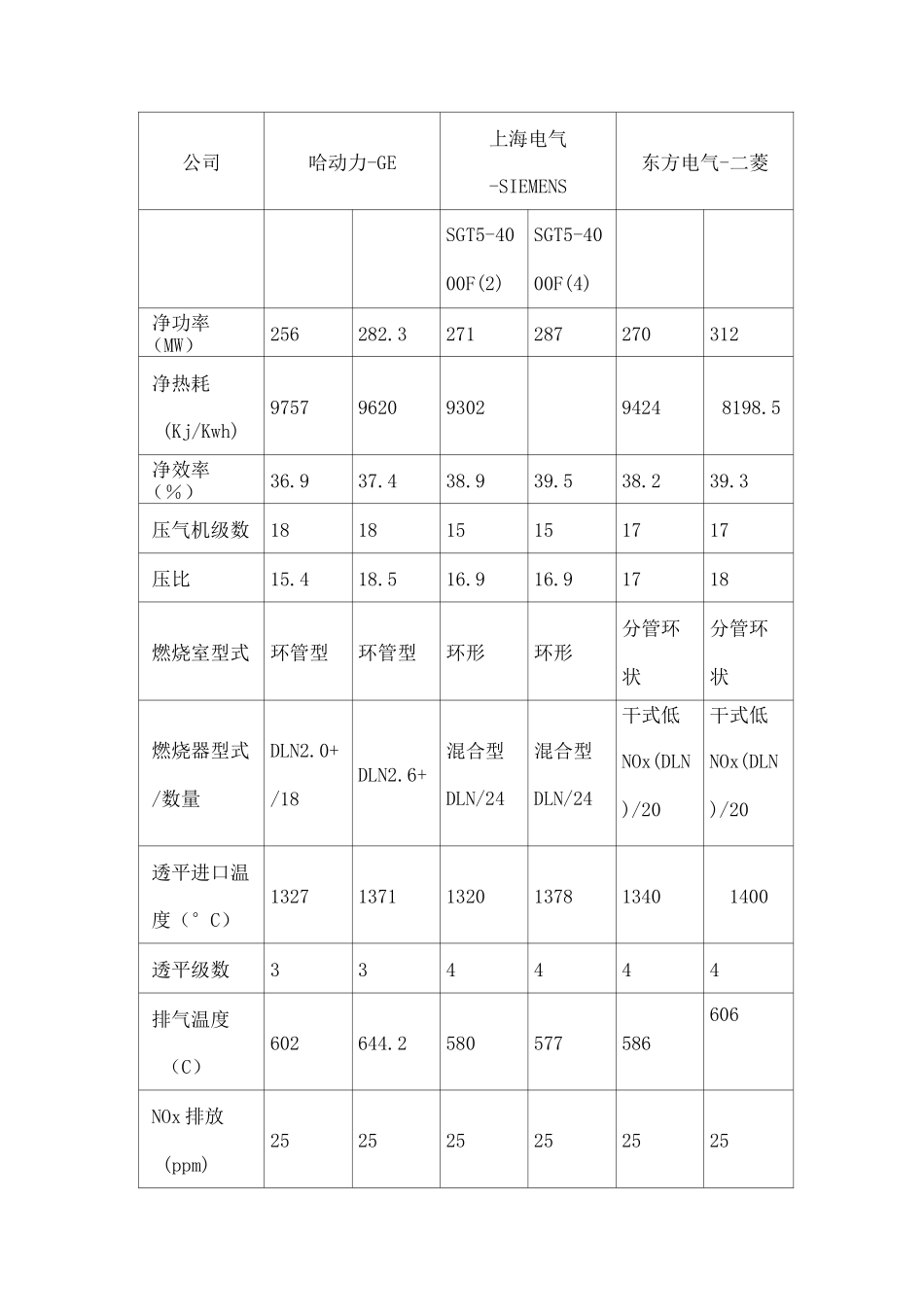

E级燃机与F级燃机的比较_第3页
3/6
E 级燃机与 F 级燃机的比较1.E 级燃机与 F 级燃机的比较由于 E 级燃气轮机的燃气初温较低,自身效率要比 F 级燃气轮机低约 4个百分点。E 级燃气轮机的排气温度仅 540°C,蒸汽循环不能再热,只能采用双压循环;而 F 级燃气轮机排烟温度高达 600C,蒸汽循环可采用高参数的三压再热循环。因而 E 级联合循环的效率要比 F 级低约 6 个百分点。以GE 公司生产的典型机型为例,对比如下。表 1.GE 公司单台 E 级和 F 级机组技术性能比较表燃机型号PG9171E(E 级)GE9351FA(F级)机组容量(MW)180350燃机功率(MW)120260转速(r/pm)30003000燃气初温(C)一级动叶进口一级动叶进口11241327单循环效率(%)33.637.6排气温度(C)538606蒸汽系统双压无再热三压有再热1.6MPa 额定抽汽量(t/h)1001751.6MPa 最大抽汽量(t/h)120211发电气耗量(t/h)23.2036.01供热气耗量6.8010.49(t/h)联合循环效率约 51约 56.7(%)热电联供总能量利用效率(%)67.7972.99另外由于 E 级机组容量较小,需要 2+1(两台燃机带一台汽机)组成的联合循环,容量才能达到 1 台 F 级机组的容量。因而设备增多(2 台燃机、1 台汽机、3 台发电机、3 台主变压器、3 条电气出线、3 套润滑油系统、3套辅机)、系统复杂(汽水系统需要母管制)、厂房和占地较大。E 级联合循环机组单位容量的投资比 F 级联合循环机组的大。2.F 级燃机及联合循环的性能比较哈尔滨动力集团-GE 公司(美国通用电器)、上海电气集团-SIEMENS公司(西门子)、和东方电气集团-三菱公司(MITSUBISHI)为目前国内三家大型燃气轮机制造集团。表中所列左侧的产品是在中国已生产投运的产品,右侧的产品为改进型产品。表 2.F 级燃气轮机的技术性能对比表公司哈动力-GE上海电气-SIEMENS东方电气-三菱燃机型号9FA9FBV94.3AV94.3AM701F3M701F4公司哈动力-GE上海电气-SIEMENS东方电气-二菱SGT5-40SGT5-4000F(2)00F(4)净功率(MW)256282.3271287270312净热耗(Kj/Kwh)97579620930294248198.5净效率(%)36.937.438.939.538.239.3压气机级数181815151717压比15.418.516.916.91718燃烧室型式环管型环管型环形环形分管环状分管环状燃烧器型式/数量DLN2.0+/18DLN2.6+混合型DLN/24混合型DLN/24干式低NOx(DLN)/20干式低NOx(DLN)/20透平进口温度(°C)132713711320137813401400透平级数334444排气温度(C)602644.2580577586606NOx 排放(ppm)252525252525公司哈动力-GE...
