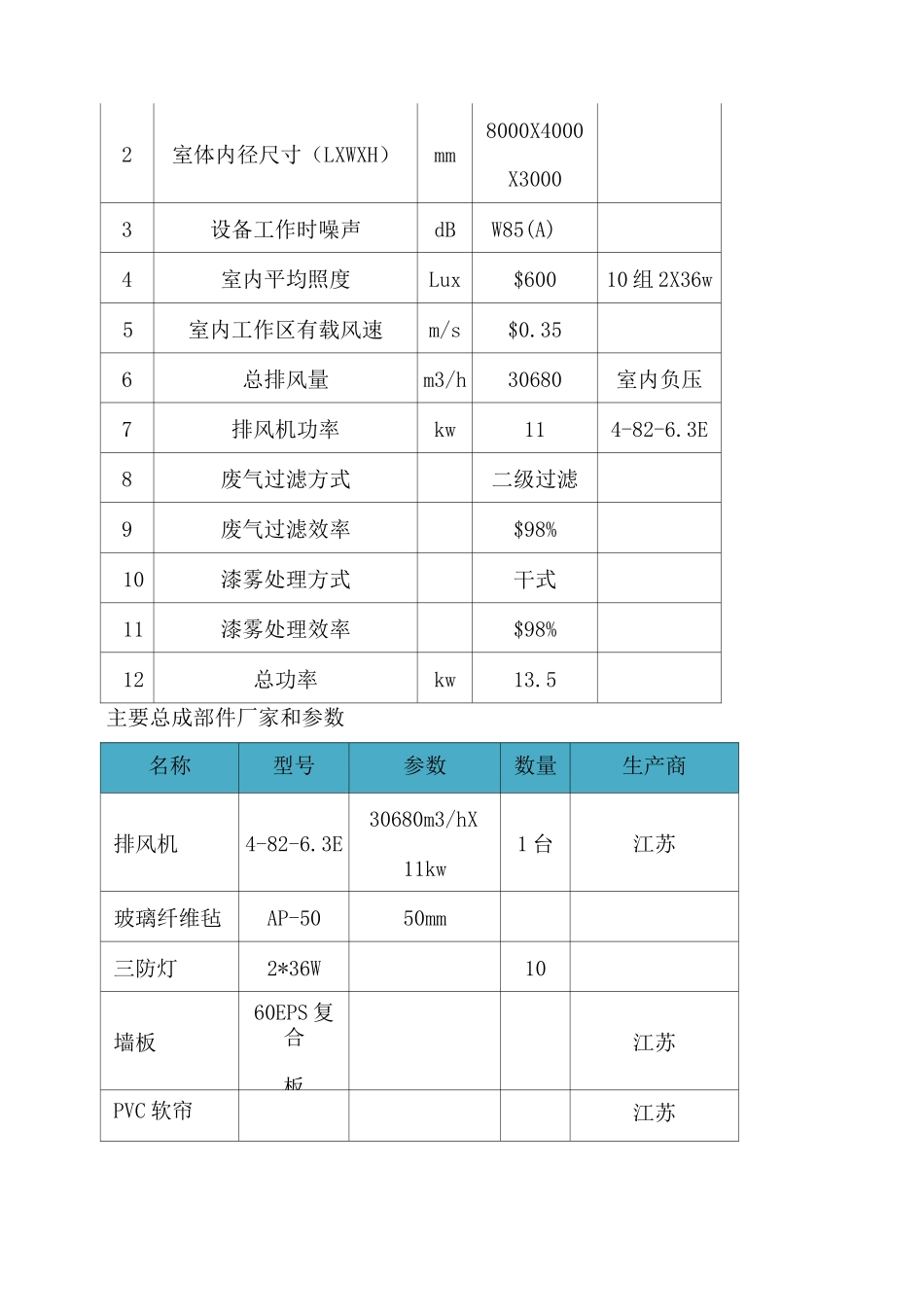

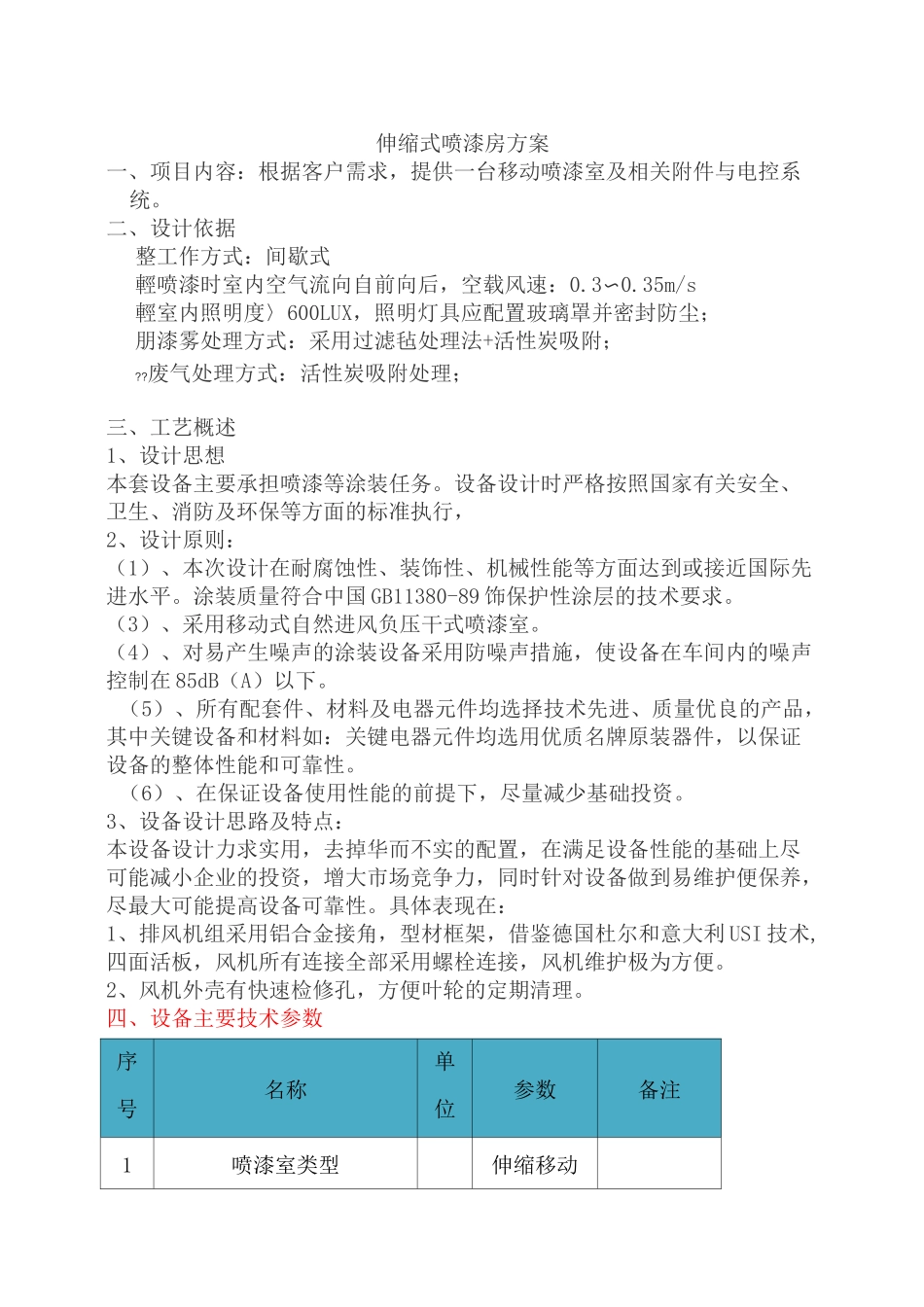

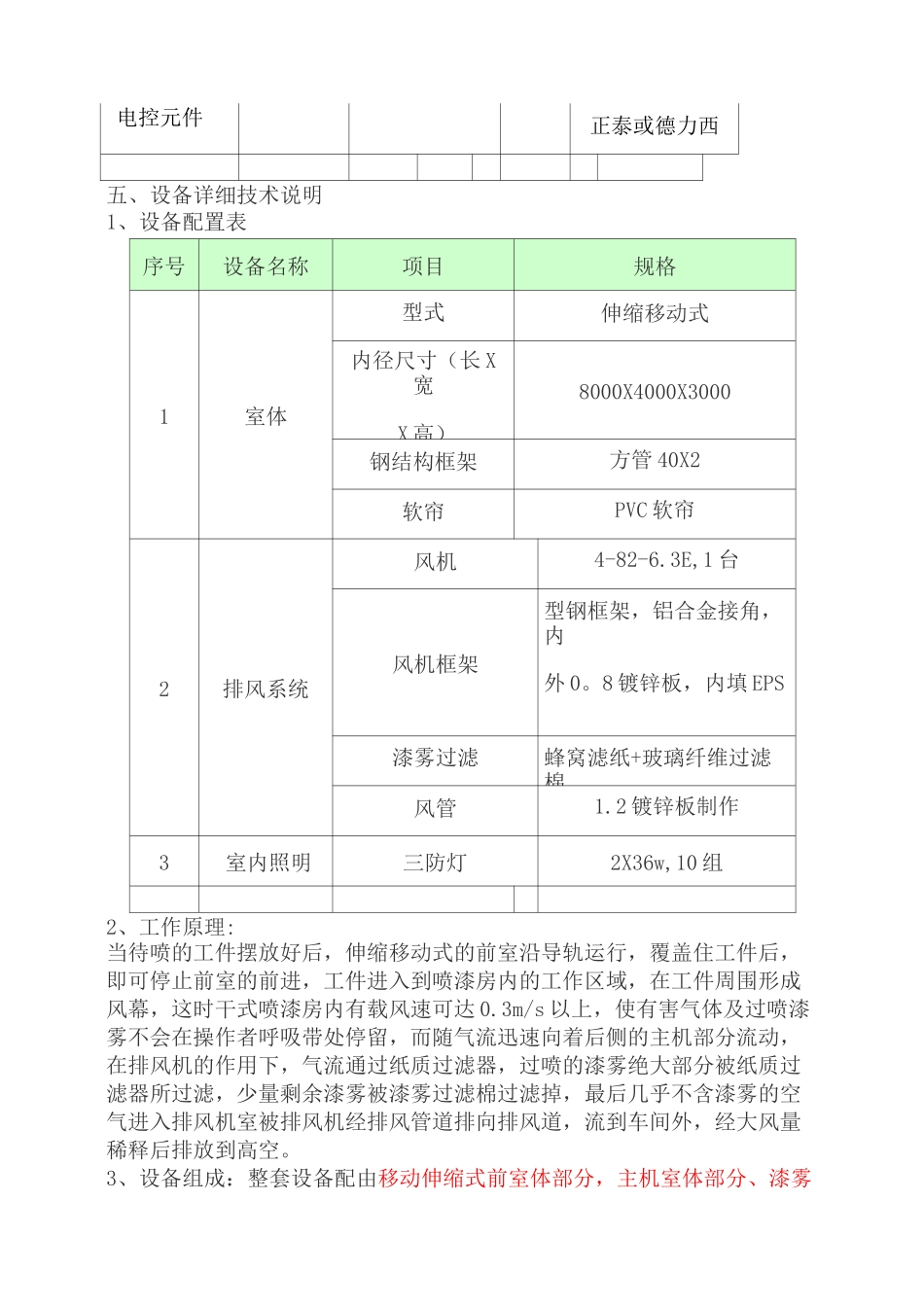

伸缩式喷漆房方案一、项目内容:根据客户需求,提供一台移动喷漆室及相关附件与电控系统。二、设计依据整工作方式:间歇式輕喷漆时室内空气流向自前向后,空载风速:0.3〜0.35m/s輕室内照明度〉600LUX,照明灯具应配置玻璃罩并密封防尘;朋漆雾处理方式:采用过滤毡处理法+活性炭吸附;??废气处理方式:活性炭吸附处理;三、工艺概述1、设计思想本套设备主要承担喷漆等涂装任务。设备设计时严格按照国家有关安全、卫生、消防及环保等方面的标准执行,2、设计原则:(1)、本次设计在耐腐蚀性、装饰性、机械性能等方面达到或接近国际先进水平。涂装质量符合中国 GB11380-89 饰保护性涂层的技术要求。(3)、采用移动式自然进风负压干式喷漆室。(4)、对易产生噪声的涂装设备采用防噪声措施,使设备在车间内的噪声控制在 85dB(A)以下。(5)、所有配套件、材料及电器元件均选择技术先进、质量优良的产品,其中关键设备和材料如:关键电器元件均选用优质名牌原装器件,以保证设备的整体性能和可靠性。(6)、在保证设备使用性能的前提下,尽量减少基础投资。3、设备设计思路及特点:本设备设计力求实用,去掉华而不实的配置,在满足设备性能的基础上尽可能减小企业的投资,增大市场竞争力,同时针对设备做到易维护便保养,尽最大可能提高设备可靠性。具体表现在:1、排风机组采用铝合金接角,型材框架,借鉴德国杜尔和意大利 USI 技术,四面活板,风机所有连接全部采用螺栓连接,风机维护极为方便。2、风机外壳有快速检修孔,方便叶轮的定期清理。四、设备主要技术参数序号名称单位参数备注1喷漆室类型伸缩移动2室体内径尺寸(LXWXH)mm8000X4000X30003设备工作时噪声dBW85(A)4室内平均照度Lux$60010 组 2X36w5室内工作区有载风速m/s$0.356总排风量m3/h30680室内负压7排风机功率kw114-82-6.3E8废气过滤方式二级过滤9废气过滤效率$98%10漆雾处理方式干式11漆雾处理效率$98%12总功率kw13.5主要总成部件厂家和参数名称型号参数数量生产商排风机4-82-6.3E30680m3/hX11kw1 台江苏玻璃纤维毡AP-5050mm三防灯2*36W10墙板60EPS 复合板江苏PVC 软帘江苏电控元件正泰或德力西五、设备详细技术说明1、设备配置表序号设备名称项目规格1室体型式伸缩移动式内径尺寸(长 X宽X 高)8000X4000X3000钢结构框架方管 40X2软帘PVC 软帘2排风系统风机4-82-6.3E,1 台风机框架型钢框架,铝合金接角,内外 0。8 镀锌板,内填 EPS漆雾过滤蜂窝滤纸+玻璃纤维...
