金水岸商住楼工程人工挖孔桩施工方案

金水岸商住楼工程人工挖孔桩施工方案_第1页
1/11
金水岸商住楼工程人工挖孔桩施工方案_第2页
2/11
金水岸商住楼工程人工挖孔桩施工方案_第3页
3/11

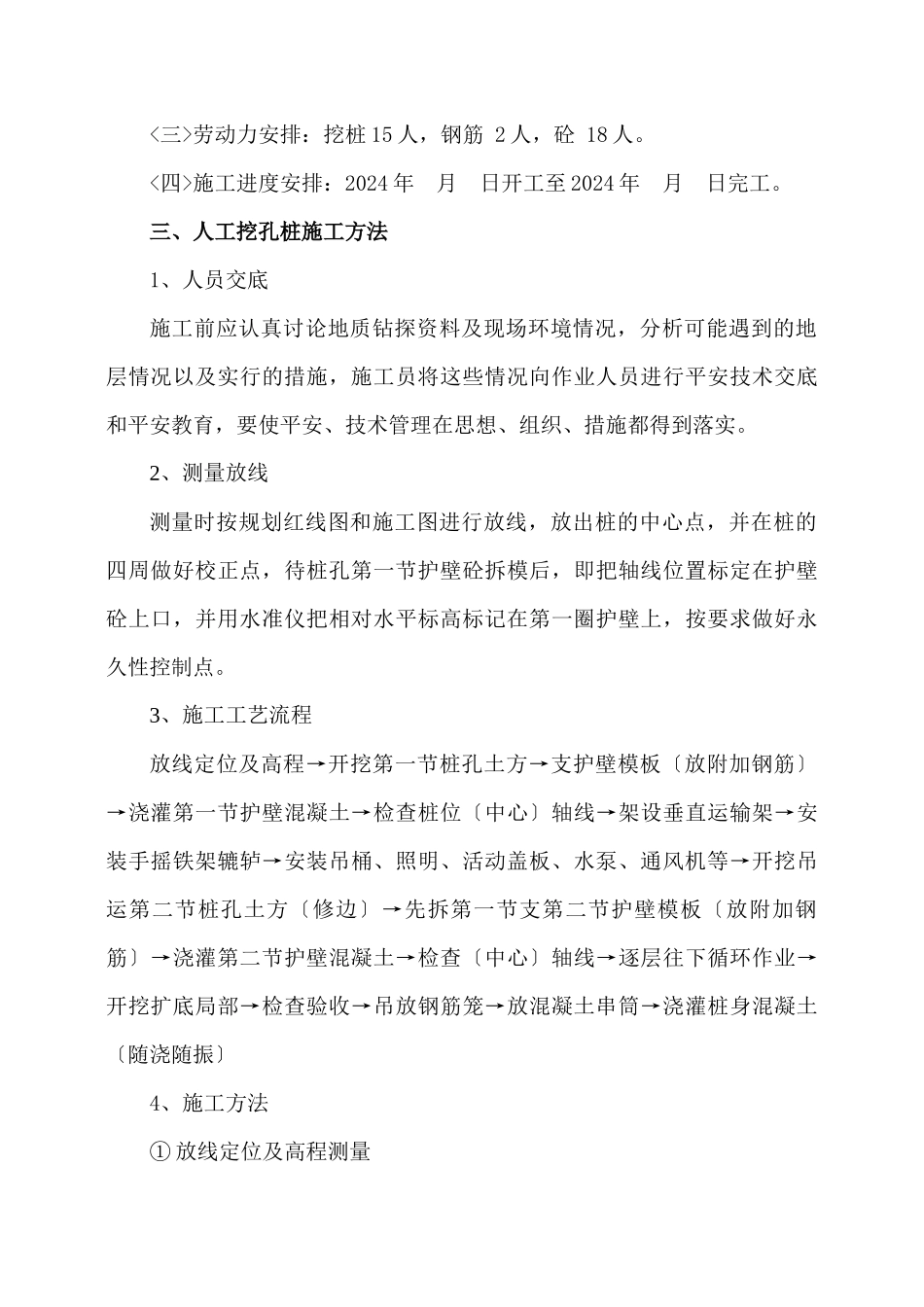

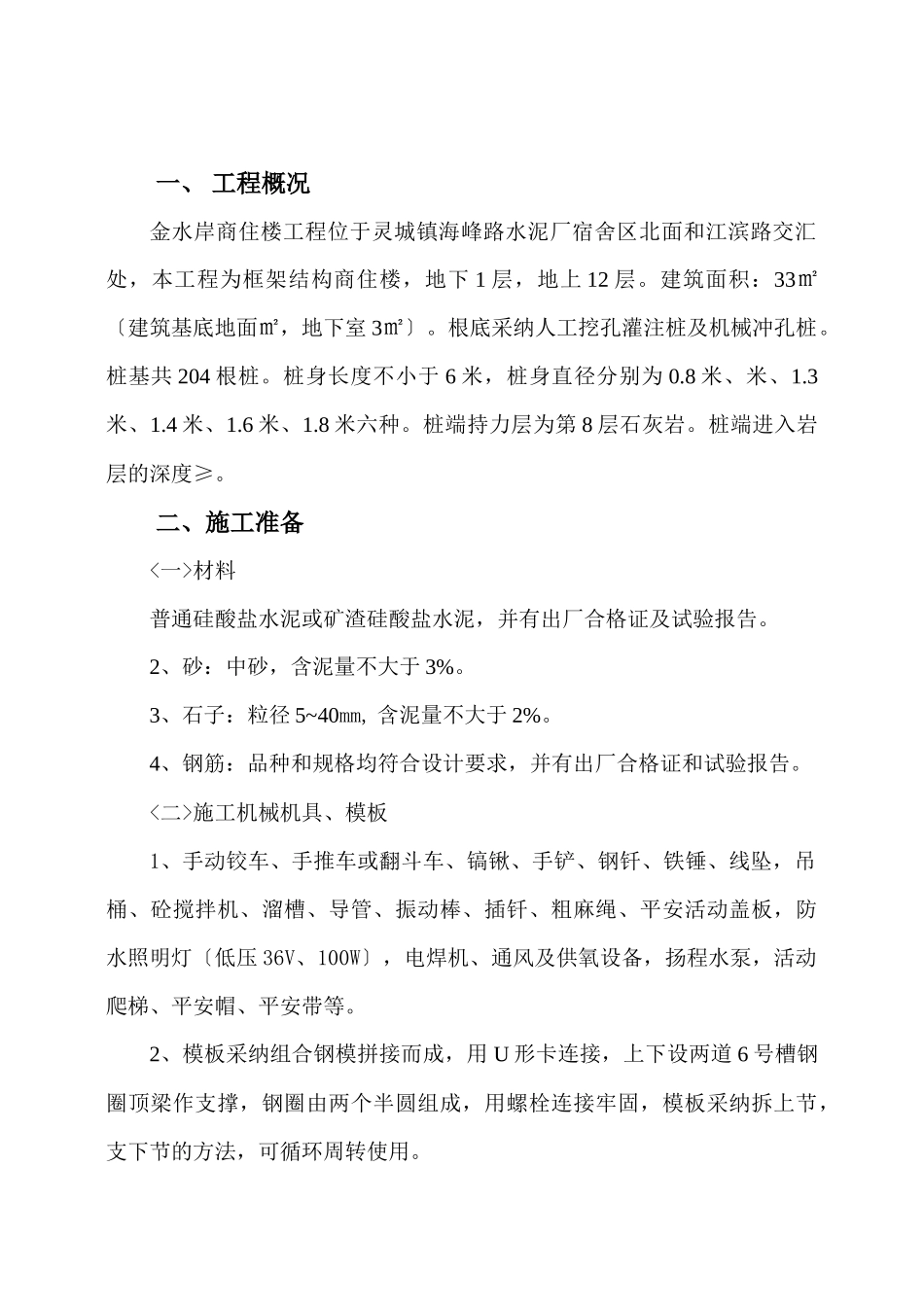

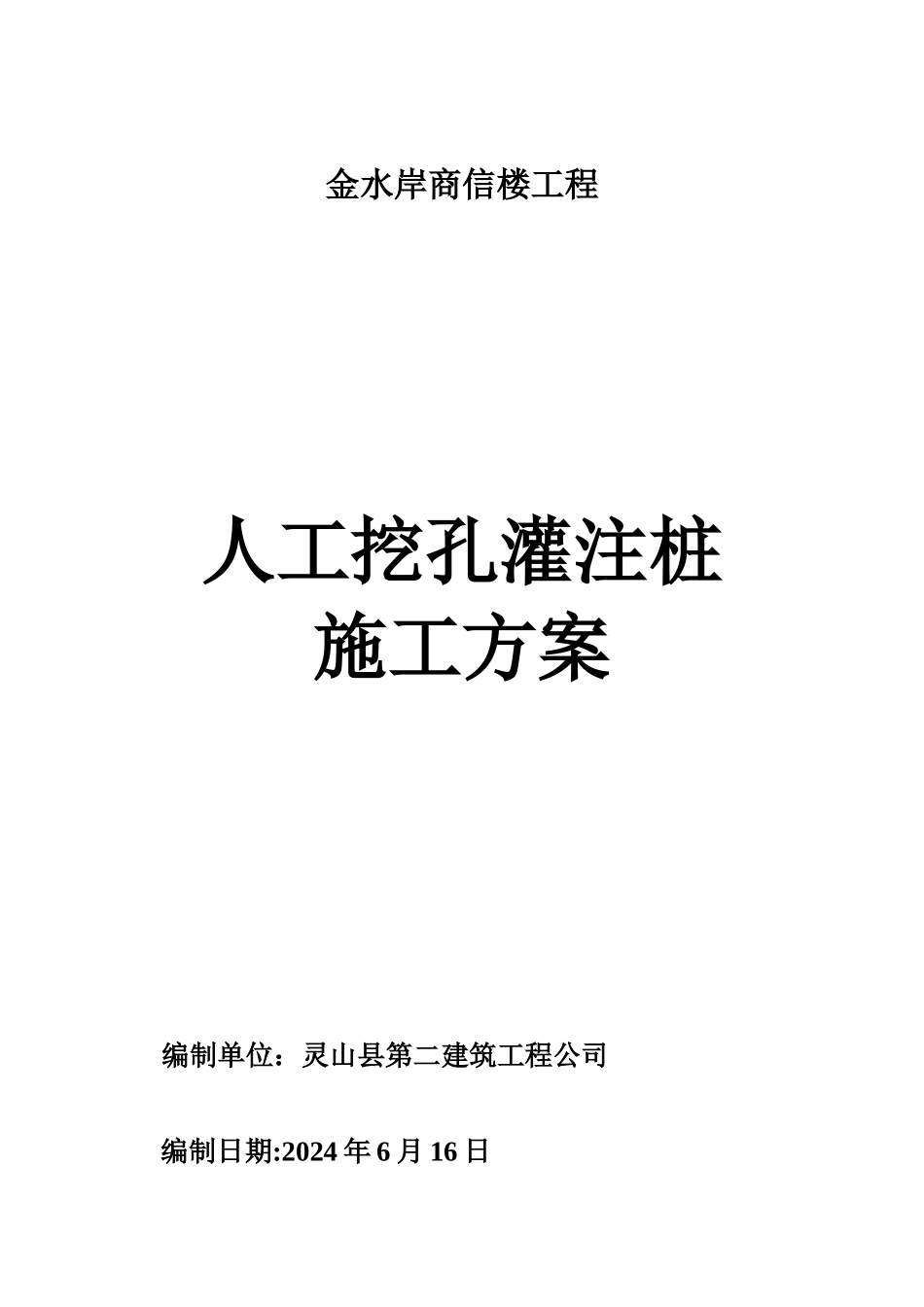

金水岸商信楼工程人工挖孔灌注桩施工方案编制单位:灵山县第二建筑工程公司编制日期:2024 年 6 月 16 日一、 工程概况金水岸商住楼工程位于灵城镇海峰路水泥厂宿舍区北面和江滨路交汇处,本工程为框架结构商住楼,地下 1 层,地上 12 层。建筑面积:33㎡〔建筑基底地面㎡,地下室 3㎡〕。根底采纳人工挖孔灌注桩及机械冲孔桩。桩基共 204 根桩。桩身长度不小于 6 米,桩身直径分别为 0.8 米、米、1.3米、1.4 米、1.6 米、1.8 米六种。桩端持力层为第 8 层石灰岩。桩端进入岩层的深度≥。二、施工准备<一>材料普通硅酸盐水泥或矿渣硅酸盐水泥,并有出厂合格证及试验报告。2、砂:中砂,含泥量不大于 3%。3、石子:粒径 5~40mm, 含泥量不大于 2%。4、钢筋:品种和规格均符合设计要求,并有出厂合格证和试验报告。<二>施工机械机具、模板1、手动铰车、手推车或翻斗车、镐锹、手铲、钢钎、铁锤、线坠,吊桶、砼搅拌机、溜槽、导管、振动棒、插钎、粗麻绳、平安活动盖板,防水照明灯〔低压 36V、100W〕,电焊机、通风及供氧设备,扬程水泵,活动爬梯、平安帽、平安带等。2、模板采纳组合钢模拼接而成,用 U 形卡连接,上下设两道 6 号槽钢圈顶梁作支撑,钢圈由两个半圆组成,用螺栓连接牢固,模板采纳拆上节,支下节的方法,可循环周转使用。<三>劳动力安排:挖桩 15 人,钢筋 2 人,砼 18 人。 <四>施工进度安排:2024 年 月 日开工至 2024 年 月 日完工。三、人工挖孔桩施工方法1、人员交底施工前应认真讨论地质钻探资料及现场环境情况,分析可能遇到的地层情况以及实行的措施,施工员将这些情况向作业人员进行平安技术交底和平安教育,要使平安、技术管理在思想、组织、措施都得到落实。2、测量放线测量时按规划红线图和施工图进行放线,放出桩的中心点,并在桩的四周做好校正点,待桩孔第一节护壁砼拆模后,即把轴线位置标定在护壁砼上口,并用水准仪把相对水平标高标记在第一圈护壁上,按要求做好永久性控制点。3、施工工艺流程放线定位及高程→开挖第一节桩孔土方→支护壁模板〔放附加钢筋〕→浇灌第一节护壁混凝土→检查桩位〔中心〕轴线→架设垂直运输架→安装手摇铁架辘轳→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方〔修边〕→先拆第一节支第二节护壁模板〔放附加钢筋〕→浇灌第二节护壁混凝土→检查〔中心〕轴线→逐层往下循环作业→开挖扩底局部→检查验收→吊放钢筋...
