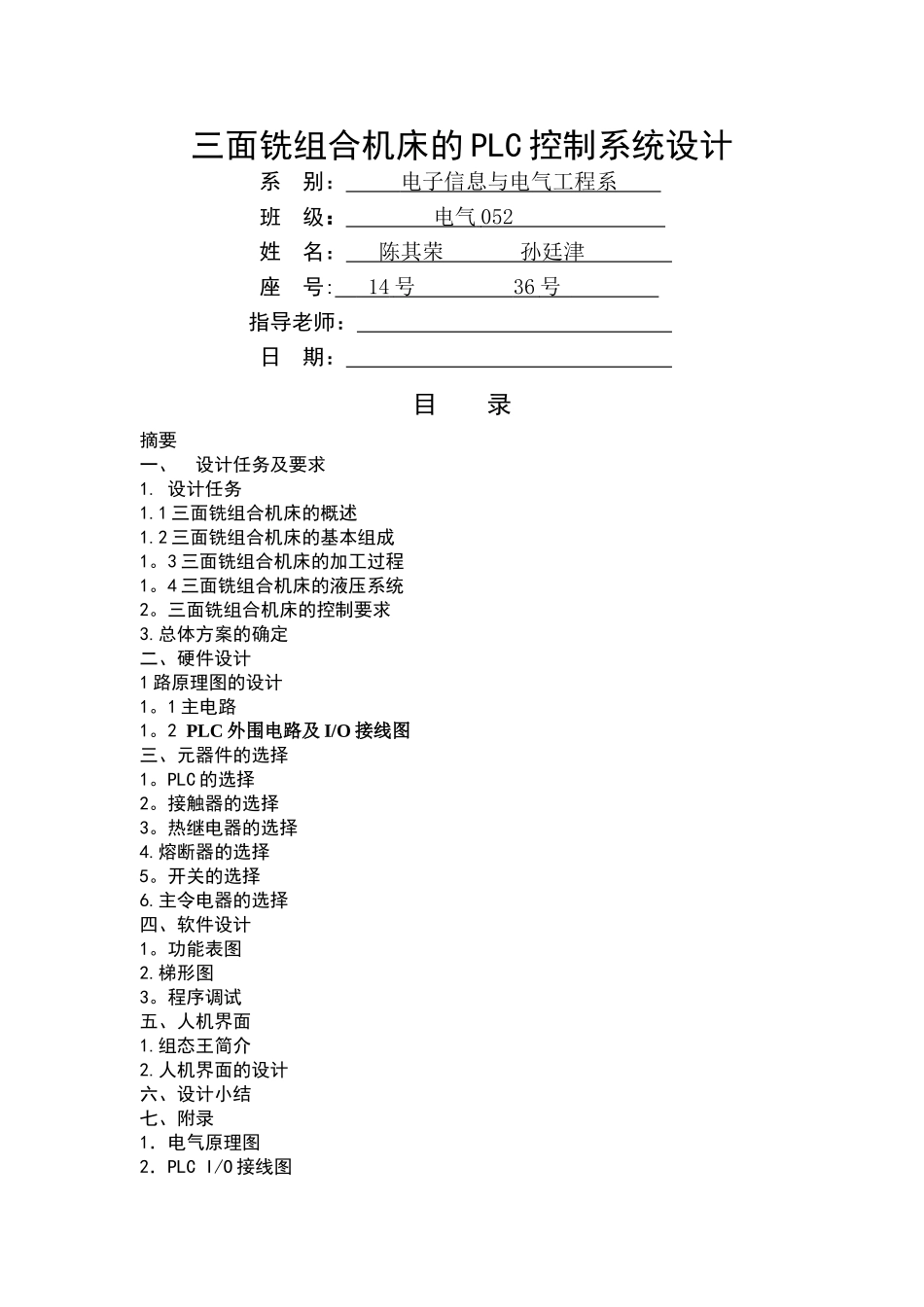

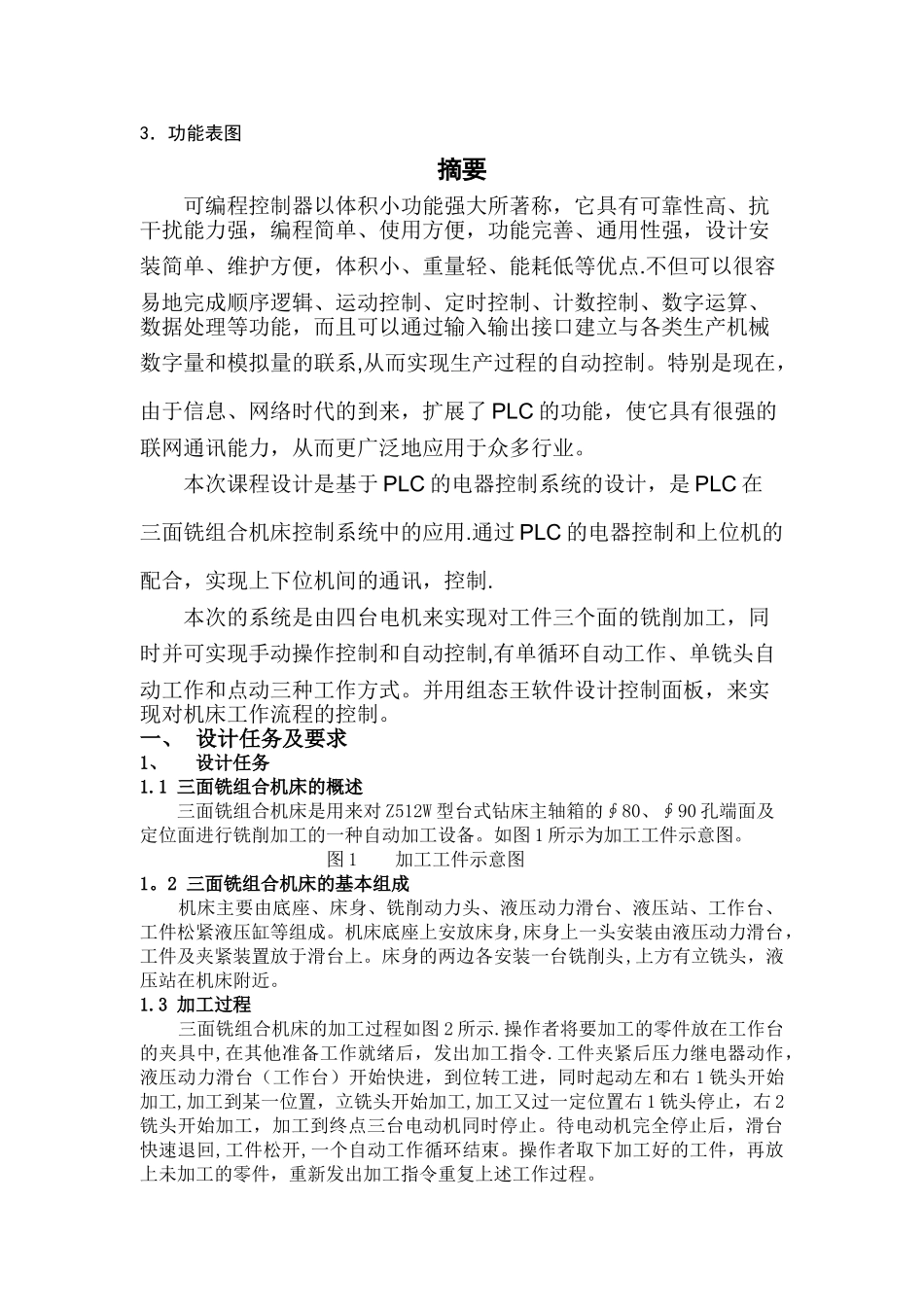

三面铣组合机床的 PLC 控制系统设计系 别： 电子信息与电气工程系 班 级： 电气 052 姓 名： 陈其荣 孙廷津 座 号: 14 号 36 号 指导老师： 日 期： 目 录摘要一、设计任务及要求1. 设计任务1.1 三面铣组合机床的概述1.2 三面铣组合机床的基本组成1。3 三面铣组合机床的加工过程1。4 三面铣组合机床的液压系统2。三面铣组合机床的控制要求3.总体方案的确定二、硬件设计1 路原理图的设计1。1 主电路1。2 PLC 外围电路及 I/O 接线图三、元器件的选择1。PLC 的选择2。接触器的选择3。热继电器的选择4.熔断器的选择5。开关的选择6.主令电器的选择四、软件设计1。功能表图2.梯形图3。程序调试五、人机界面1.组态王简介2.人机界面的设计六、设计小结七、附录1．电气原理图2．PLC I/O 接线图3．功能表图摘要可编程控制器以体积小功能强大所著称，它具有可靠性高、抗干扰能力强，编程简单、使用方便，功能完善、通用性强，设计安装简单、维护方便，体积小、重量轻、能耗低等优点.不但可以很容易地完成顺序逻辑、运动控制、定时控制、计数控制、数字运算、数据处理等功能，而且可以通过输入输出接口建立与各类生产机械数字量和模拟量的联系,从而实现生产过程的自动控制。特别是现在，由于信息、网络时代的到来，扩展了 PLC 的功能，使它具有很强的联网通讯能力，从而更广泛地应用于众多行业。本次课程设计是基于 PLC 的电器控制系统的设计，是 PLC 在三面铣组合机床控制系统中的应用.通过 PLC 的电器控制和上位机的配合，实现上下位机间的通讯，控制.本次的系统是由四台电机来实现对工件三个面的铣削加工，同时并可实现手动操作控制和自动控制,有单循环自动工作、单铣头自动工作和点动三种工作方式。并用组态王软件设计控制面板，来实现对机床工作流程的控制。一、 设计任务及要求1、设计任务1.1 三面铣组合机床的概述 三面铣组合机床是用来对 Z512W 型台式钻床主轴箱的∮80、∮90 孔端面及定位面进行铣削加工的一种自动加工设备。如图 1 所示为加工工件示意图。图 1 加工工件示意图1。2 三面铣组合机床的基本组成机床主要由底座、床身、铣削动力头、液压动力滑台、液压站、工作台、工件松紧液压缸等组成。机床底座上安放床身,床身上一头安装由液压动力滑台，工件及夹紧装置放于滑台上。床身的两边各安装一台铣削头,上方有立铣头，液压站在机床附近。1.3 加工过程三面铣组合机床的加工过程如图 2...
