不锈钢管焊接作业指导书

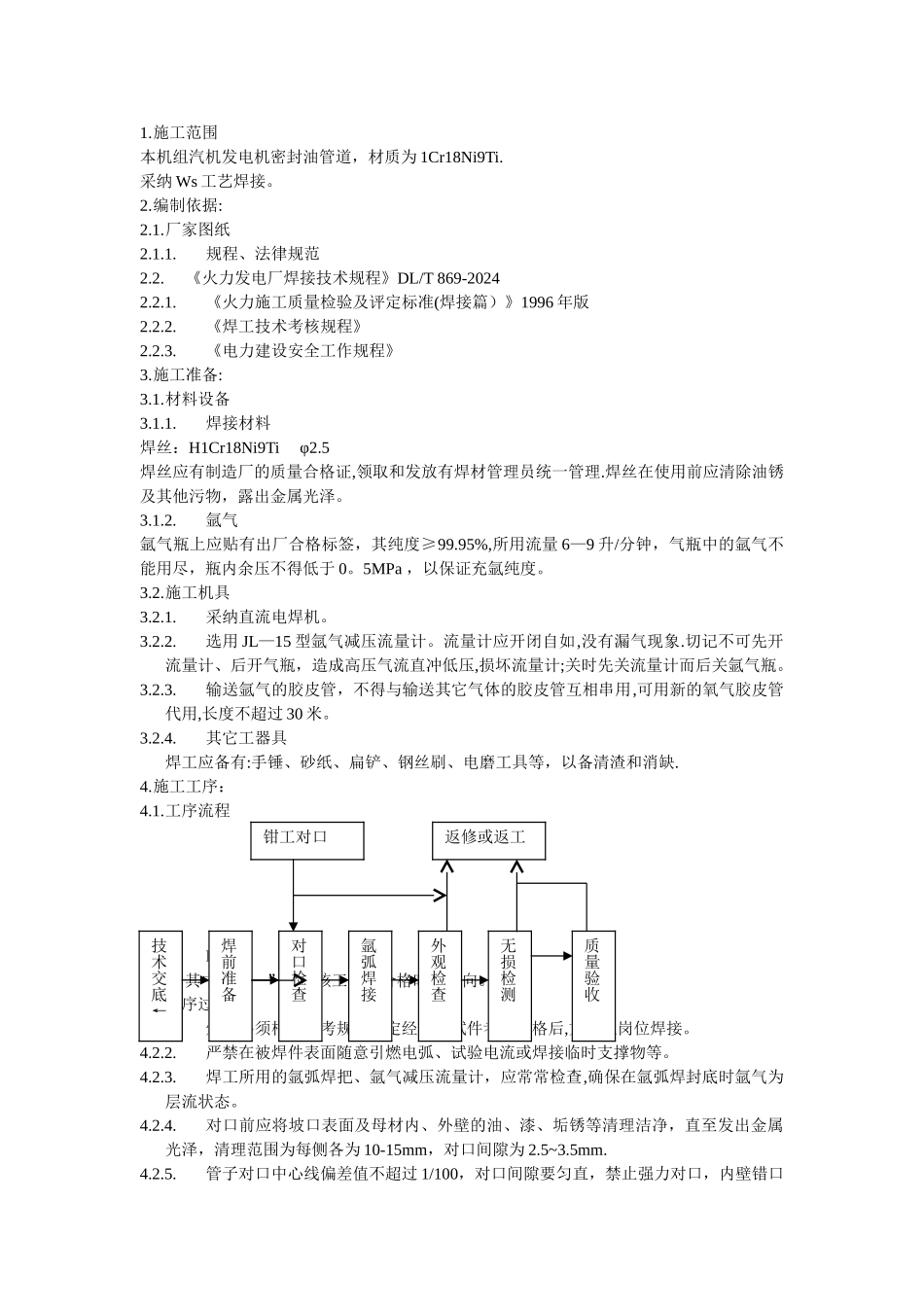

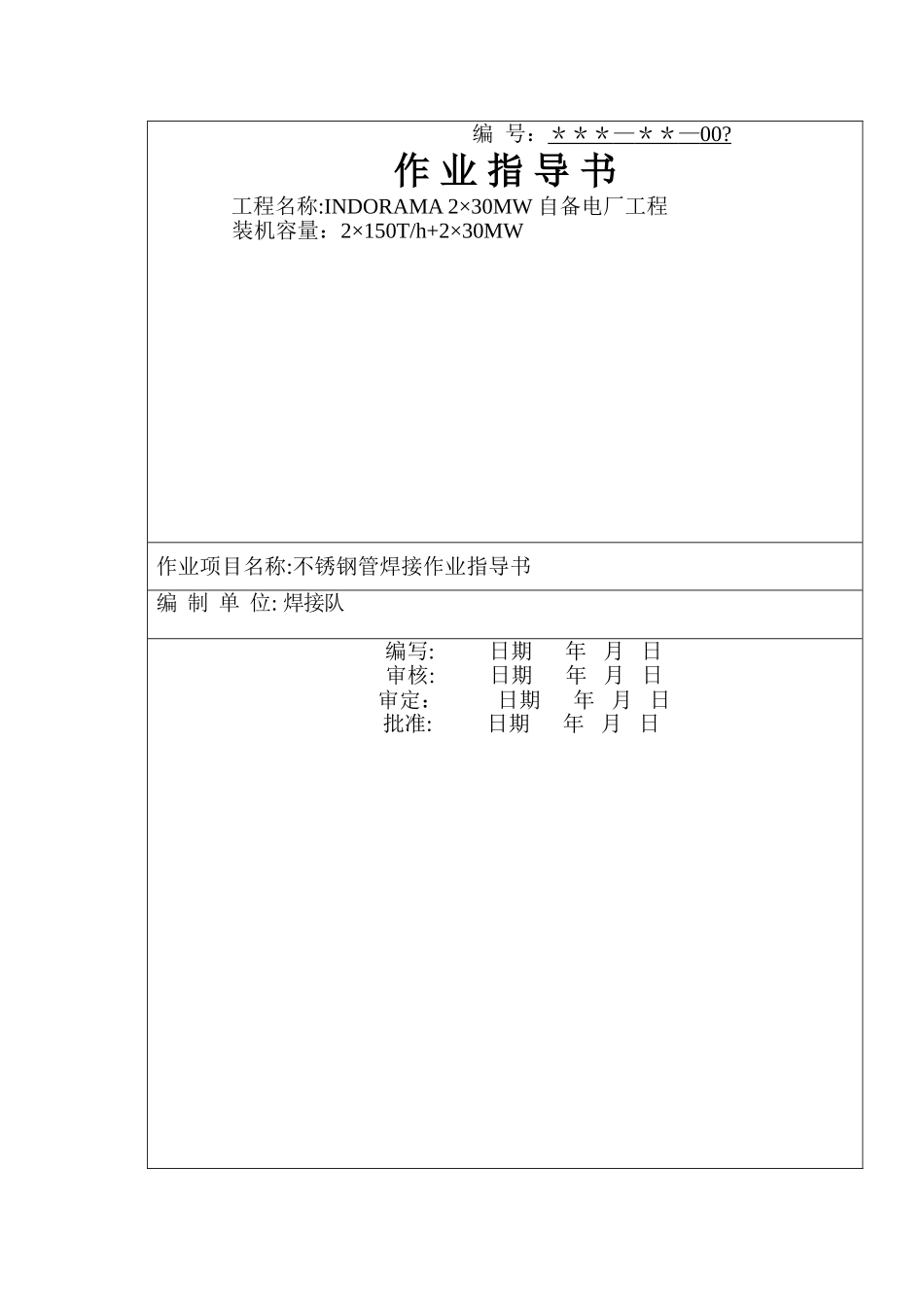

编 号：＊＊＊ — ＊＊ — 00? 作 业 指 导 书工程名称:INDORAMA 2×30MW 自备电厂工程装机容量：2×150T/h+2×30MW作业项目名称:不锈钢管焊接作业指导书编 制 单 位: 焊接队 编写: 日期 年 月 日 审核: 日期 年 月 日 审定： 日期 年 月 日 批准: 日期 年 月 日1.施工范围本机组汽机发电机密封油管道，材质为 1Cr18Ni9Ti.采纳 Ws 工艺焊接。2.编制依据:2.1.厂家图纸2.1.1.规程、法律规范2.2. 《火力发电厂焊接技术规程》DL/T 869-20242.2.1.《火力施工质量检验及评定标准(焊接篇）》1996 年版2.2.2.《焊工技术考核规程》2.2.3.《电力建设安全工作规程》3.施工准备:3.1.材料设备3.1.1.焊接材料焊丝：H1Cr18Ni9Ti φ2.5焊丝应有制造厂的质量合格证,领取和发放有焊材管理员统一管理.焊丝在使用前应清除油锈及其他污物，露出金属光泽。3.1.2.氩气氩气瓶上应贴有出厂合格标签，其纯度≥99.95%,所用流量 6—9 升/分钟，气瓶中的氩气不能用尽，瓶内余压不得低于 0。5MPa ，以保证充氩纯度。3.2.施工机具3.2.1.采纳直流电焊机。3.2.2.选用 JL—15 型氩气减压流量计。流量计应开闭自如,没有漏气现象.切记不可先开流量计、后开气瓶，造成高压气流直冲低压,损坏流量计;关时先关流量计而后关氩气瓶。3.2.3.输送氩气的胶皮管，不得与输送其它气体的胶皮管互相串用,可用新的氧气胶皮管代用,长度不超过 30 米。 3.2.4.其它工器具焊工应备有:手锤、砂纸、扁铲、钢丝刷、电磨工具等，以备清渣和消缺.4.施工工序：4.1.工序流程 R 注：其中“ ”表示该工序不合格时的流向。4.2.工序过程4.2.1.焊工必须根据“考规”规定经相应试件考试合格后,方可上岗位焊接。4.2.2.严禁在被焊件表面随意引燃电弧、试验电流或焊接临时支撑物等。4.2.3.焊工所用的氩弧焊把、氩气减压流量计，应常常检查,确保在氩弧焊封底时氩气为层流状态。4.2.4.对口前应将坡口表面及母材内、外壁的油、漆、垢锈等清理洁净，直至发出金属光泽，清理范围为每侧各为 10-15mm，对口间隙为 2.5~3.5mm.4.2.5.管子对口中心线偏差值不超过 1/100，对口间隙要匀直，禁止强力对口，内壁错口返修或返工技术交底←对口检查焊前准备氩弧焊接外观检查无损检测质量验收钳工对口值应小于壁厚的 10％，且不大于 1mm。4.2.6.焊口局部间隙过大时，应进行修整，严禁在间隙内添加塞物。4.2.7.对口合格后，应根据管径不同点 2-3 点，点焊的材料应与正式施焊相...
