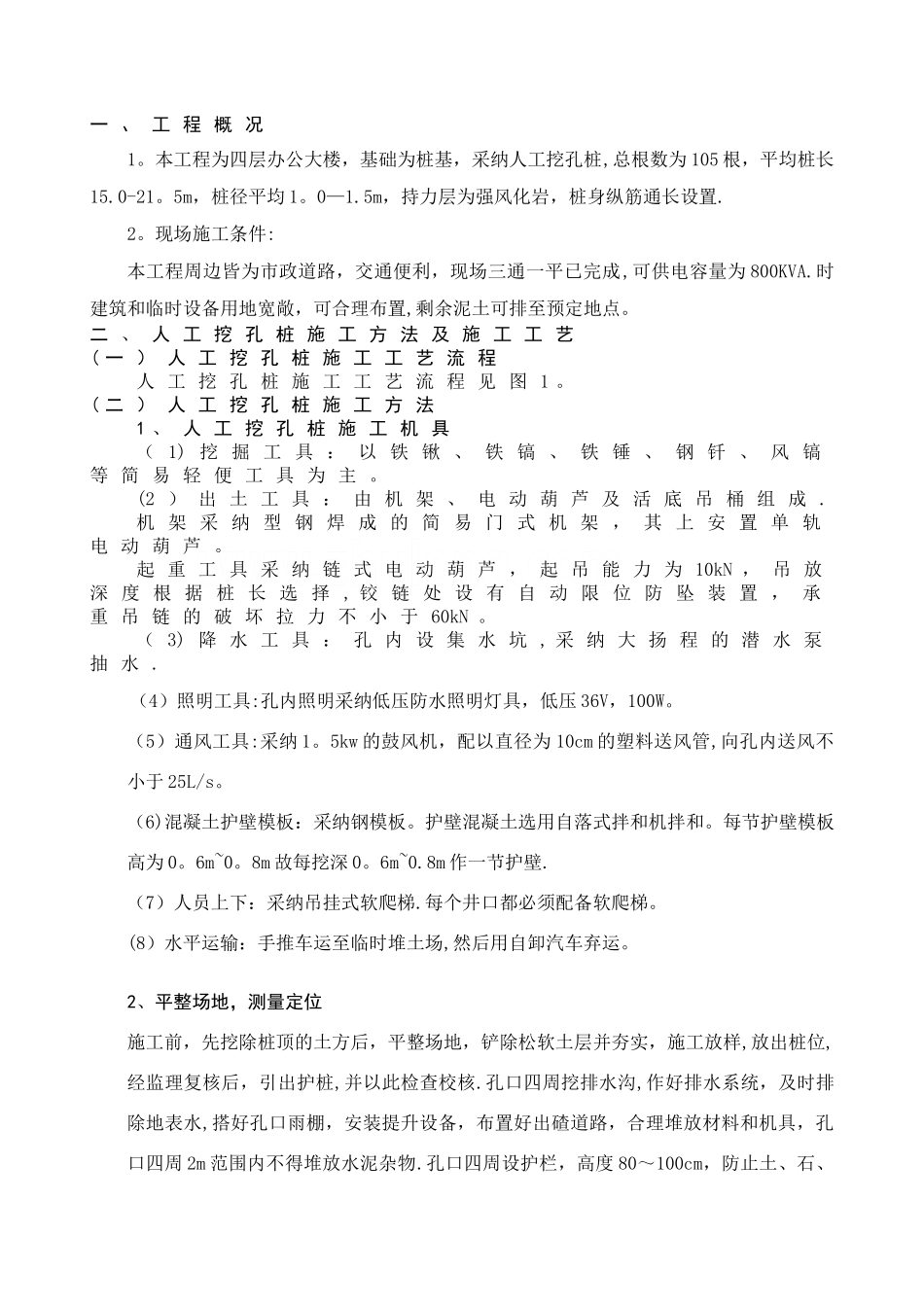

《施工组织及概预算》复习资料试 题 一一、目的本试卷为形成性考试试题，要求学生进行人工挖孔桩的施工组织设计, 目的是培育学生使用技术资料解决实际问题的能力; 掌握编制施工方案的方法；巩固所学知识，提高综合运用知识和独立工作的能力；使学生具备从事现场施工组织和管理所必需的基本技能。二、工程概况1.本工程为四层办公大楼，基础为桩基, 采纳人工挖孔桩, 总根数为105 根，平均桩长10。0—15.5m ，桩径平均1.0—1.5m，持力层为强风化岩，桩身纵筋通长设置. 2 。现场施工条件本工程周边皆为市政道路，交通便利，现场三通一平已完成，可供电容量为800KVA. 临时建筑和临时设备用地宽敞, 可合理布置，剩余泥土可排至预定地点。三、设计内容及要求编写施工方案本工程基础采纳人工挖孔桩, 试编制该基础工程的施工方案.一 、 工 程 概 况1。本工程为四层办公大楼，基础为桩基，采纳人工挖孔桩,总根数为 105 根，平均桩长15.0-21。5m，桩径平均 1。0—1.5m，持力层为强风化岩，桩身纵筋通长设置.2。现场施工条件:本工程周边皆为市政道路，交通便利，现场三通一平已完成,可供电容量为 800KVA.时建筑和临时设备用地宽敞，可合理布置,剩余泥土可排至预定地点。二 、 人 工 挖 孔 桩 施 工 方 法 及 施 工 工 艺( 一 ） 人 工 挖 孔 桩 施 工 工 艺 流 程人 工 挖 孔 桩 施 工 工 艺 流 程 见 图 1 。( 二 ） 人 工 挖 孔 桩 施 工 方 法1 、 人 工 挖 孔 桩 施 工 机 具（ 1) 挖 掘 工 具 ： 以 铁 锹 、 铁 镐 、 铁 锤 、 钢 钎 、 风 镐等 简 易 轻 便 工 具 为 主 。(2 ） 出 土 工 具 ： 由 机 架 、 电 动 葫 芦 及 活 底 吊 桶 组 成 .机 架 采 纳 型 钢 焊 成 的 简 易 门 式 机 架 ， 其 上 安 置 单 轨电 动 葫 芦 。起 重 工 具 采 纳 链 式 电 动 葫 芦 ， 起 吊 能 力 为 10kN ， 吊 放深 度 根 据 桩 长 选 择 , 铰 链 处 设 有 自 动 限 位 防 坠 装 置 ， 承重 吊 链 的 破 坏 拉 力 不 小 于 60kN 。（ 3) 降 水 工 具 ： 孔 内 设 集 水 坑 , 采 纳 大 扬 程 的 潜 水 泵抽 水 .（4）照明工具:孔内照明采纳低压防水照明灯具，低压 36V，100W。（5）通风工具:采纳 1。5kw...
