中职数控车床练习系列图纸

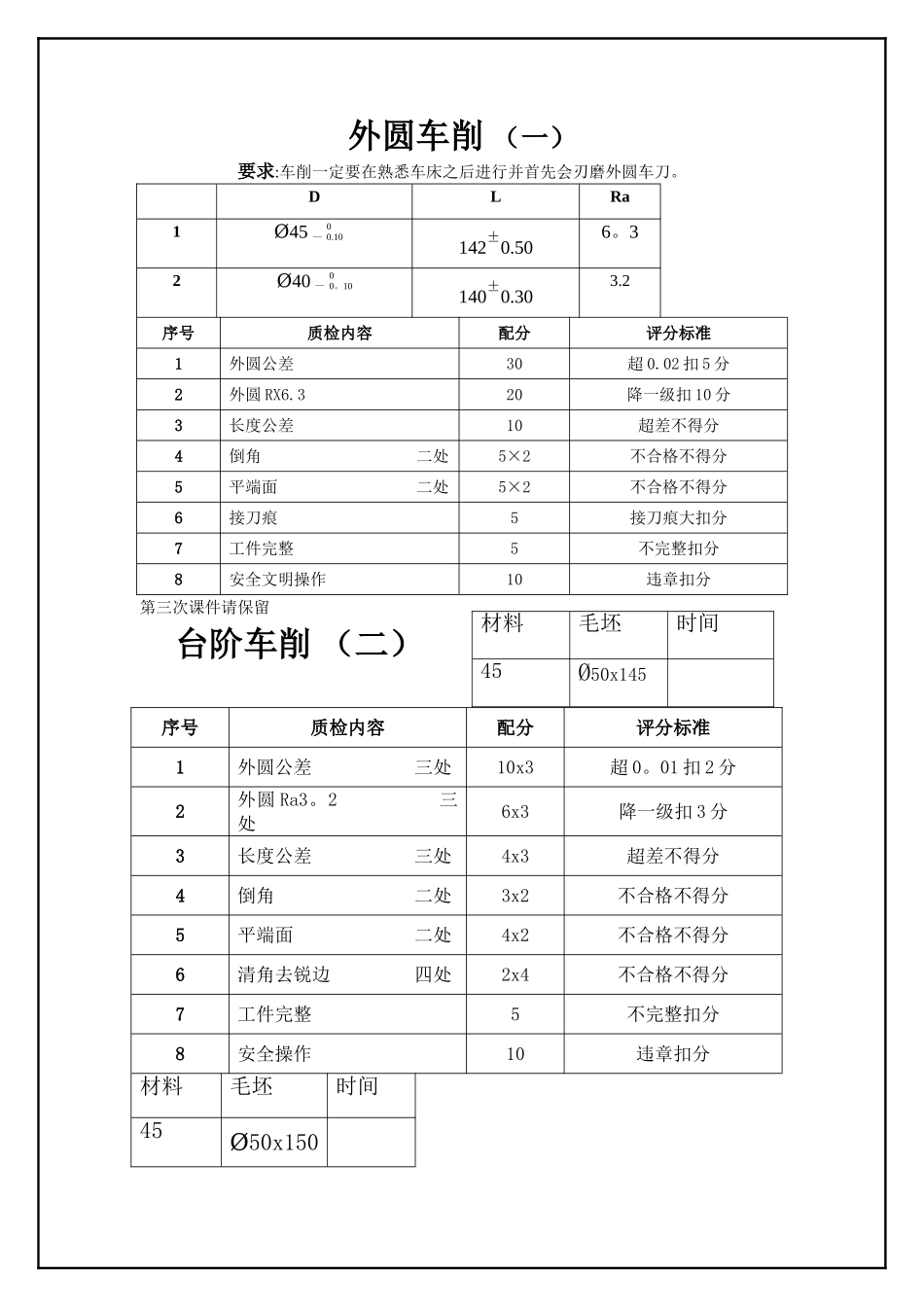

外圆车削 （一）要求:车削一定要在熟悉车床之后进行并首先会刃磨外圆车刀。DLRa1Ø45 — 0 0.10142±0.506。32Ø40 — 0 0。10140±0.303.2序号质检内容配分评分标准1外圆公差30超 0.02 扣 5 分2外圆 RX6.320降一级扣 10 分3长度公差10超差不得分4倒角 二处5×2不合格不得分5平端面 二处5×2不合格不得分6接刀痕5接刀痕大扣分7工件完整5不完整扣分8安全文明操作10违章扣分第三次课件请保留台阶车削 （二）序号质检内容配分评分标准1外圆公差 三处10x3超 0。01 扣 2 分2外圆 Ra3。2 三处6x3降一级扣 3 分3长度公差 三处4x3超差不得分4倒角 二处3x2不合格不得分5平端面 二处4x2不合格不得分6清角去锐边 四处2x4不合格不得分7工件完整5不完整扣分8安全操作10违章扣分材料毛坯时间45Ø50x150材料毛坯时间45Ø50x145多台阶车削 （三)序号质检内容配分评分标准1外圆公差 六处5x6超 0.01 扣 2 分，超 0.02 不得分2外圆 Ra3。2 六处3x6降一级扣 2 分3长度公差 六处3x6超差不得分4倒角 二处2x2不合格不得分5清角去锐边 十处10不合格不得分6平端面 二处2x2不合格不得分7工件外观6不完整扣分8安全文明操作10违章扣分此件用上次课件改制材料毛坯时间45一夹一顶练习（四）序号质检内容配分评分标准1外圆公差 四处8x4超 0。01 扣 2 分，超 0。02 不得分2外圆 Ra3。2 四处4x4降一级扣 2 分3长度公差 四处3x4超差不得分4倒角 二处3x2不合格不得分5清角 二处2x3不合格不得分6平端面 二处3x2不合格不得分7中心孔5不合格不得分8工件外观7不完整扣分9安全文明操作10违章扣分要求：会正确使用Ａ.Ｂ型中心钻。会使用活顶尖此件用课件（三）改制车槽练习（五）序号质检内容配分评分标准1外圆公差 四处6x4超 0。01 扣 2分，超 0。02 不得分2外圆 Ra3。2 四处3x４降一级扣 2分３外沟槽 四处6x4超差槽壁不直扣分４长 度 公 差 四处3x4超差不得分５倒角 二处2x2不合格不得分６清 角 去 锐边5一处不合格扣０。５分７平端面 二处2x2不合格不得分８中心孔2不合格不得分９工件外观5不完整扣分１０安全文明操作7违章扣分要求：会刃磨槽刀及切断刀。此课件用课件（四）改制圆锥车削 （六）序号质检内容配分评分标准1外圆公差 三处8x3超 0.01 扣 2 分，超 0。02 不得分2外圆 Ra3。2 三处4x3降一级扣 2 分3锥体 二处10x2超 1´扣 2 分4锥体 Ra3。2 二处5x2降一级扣 3 分5长度公...
