主变保护带负荷试验作业指导书详解

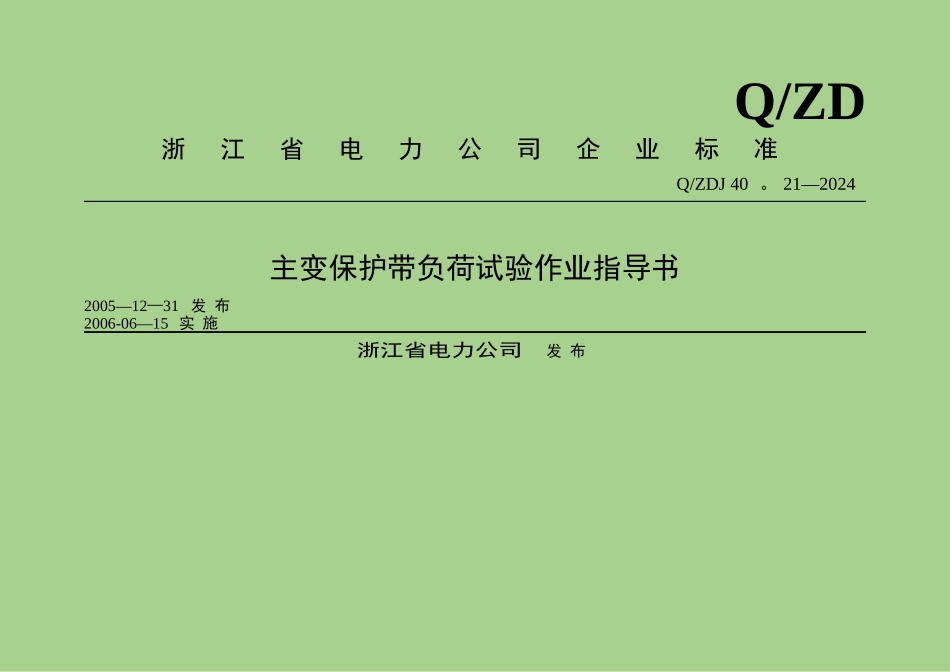

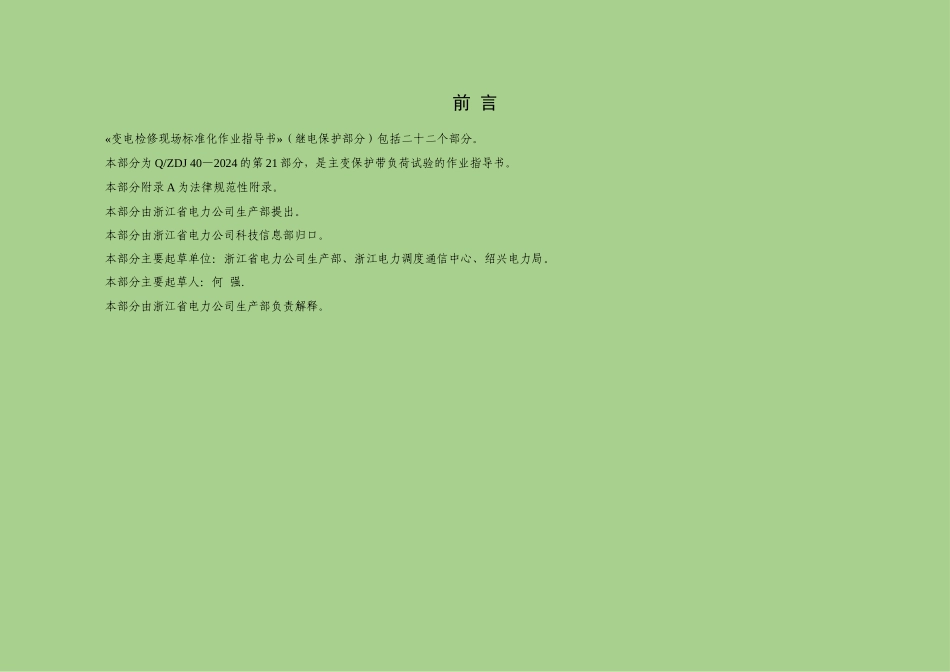

Q/ZD浙 江 省 电 力 公 司 企 业 标 准Q/ZDJ 40 。 21—2024主变保护带负荷试验作业指导书2005—12—31 发 布 2006-06—15 实 施浙江省电力公司 发 布前 言«变电检修现场标准化作业指导书»（继电保护部分）包括二十二个部分。本部分为 Q/ZDJ 40—2024 的第 21 部分，是主变保护带负荷试验的作业指导书。本部分附录 A 为法律规范性附录。本部分由浙江省电力公司生产部提出。本部分由浙江省电力公司科技信息部归口。本部分主要起草单位：浙江省电力公司生产部、浙江电力调度通信中心、绍兴电力局。本部分主要起草人：何 强. 本部分由浙江省电力公司生产部负责解释。* ＊ 变电所主变保护带负荷试验标准化作业指导书1 范围本作业指导书适用于 ＊ * 变电所 #＊ 主变保护带负荷试验（包括 PST-1202A、PST-1202B、PST1212、PST—12、PST-1200）。2 修前准备2.1 准备工作安排（见表 1）表 1 准备工作安排序号内容标准1开工前三天,准备好施工所需仪器仪表并在附录 B。2 中做好记录、工器具、最新整定单、相关材料、相关图纸、上一次试验报告、本次需要改进的项目及相关技术资料仪器仪表、工器具应检验合格，满足本次施工的要求,材料应齐全,图纸及资料应附合现场实际情况2根据本次校验的项目，核对作业指导书是否符合本次校验工作，组织作业人员学习作业指导书、相关校验规程、安全措施、危险点，使全体作业人员熟悉作业内容、进度要求、作业标准、安全注意事项要求所有工作人员都明确本次校验工作的作业内容、进度要求、作业标准及安全注意事项3编制二次工作安全措施票、危险点分析及预控、安全注意事项应符合相关规程的规定2。2 主要工器具（见表 2）表 2 主要工器具序号名称备注1沟通电压、电流表在有效期内2带负荷试验装置在有效期内3相位表在有效期内2。3 二次工作安全措施编制要求(见表 3）20 - - 发布20 - - 实施中华人民共和国国家质量监督检验检疫总局 发 布表 3 二次工作安全措施编制要求序号二次工作安全措施编制要求1记录压板位置、切换开关、熔断器及微型断路器的原始位置状态注:二次工作安全措施票见附录表 A。12。4 危险点分析及预控（见表 4)表 4 危险点分析及预控√序号危险点分析预控措施1工作时保护屏上可能须断开电流回路接入试验表计,如方法易引起不当电流回路开路应先并接电流表计至电流端子上,并确认可靠后方可断开相应电流端子联片；在断开测量表计前应先恢复...
