主厂房外墙压型钢板施工作业指导书

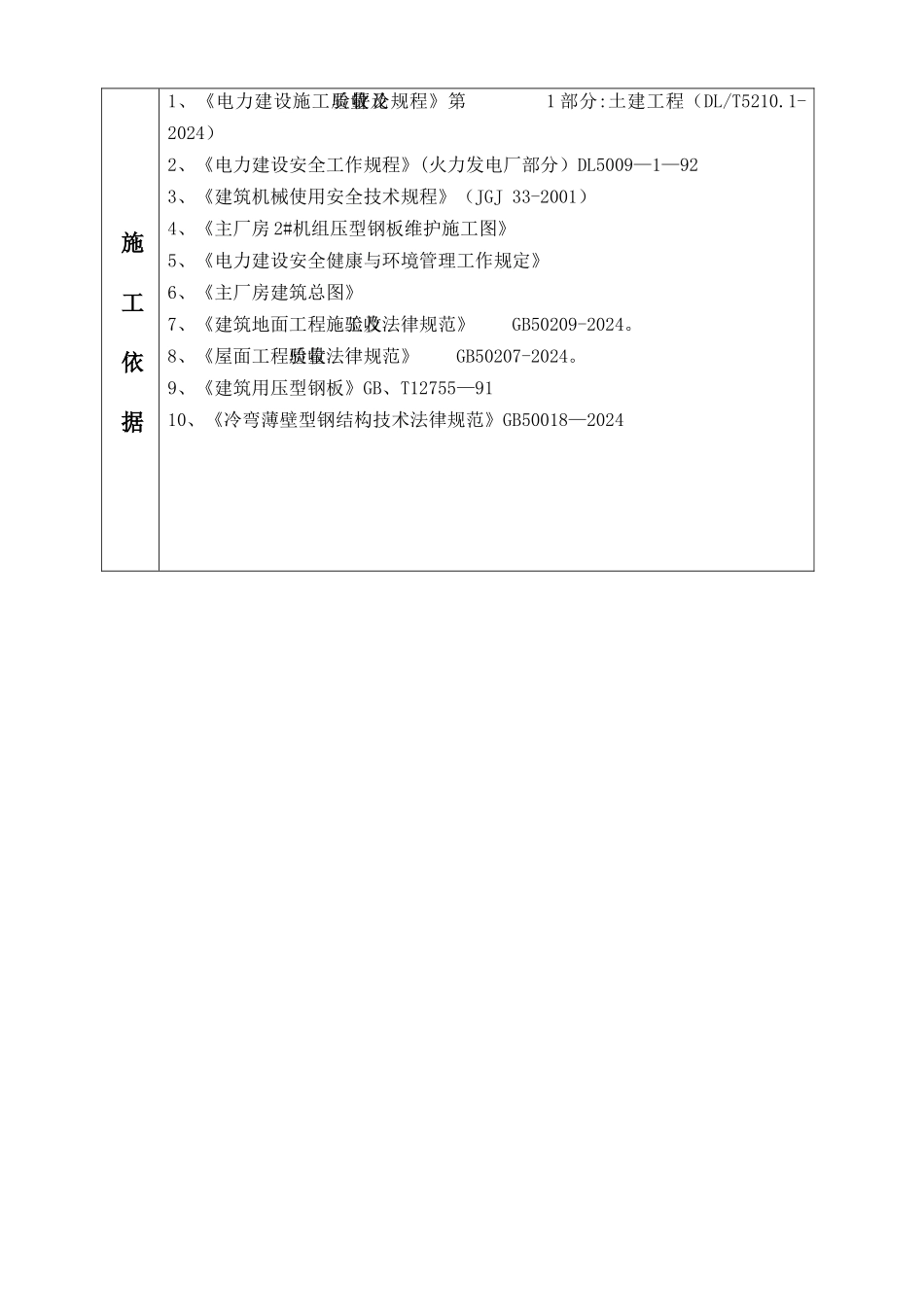

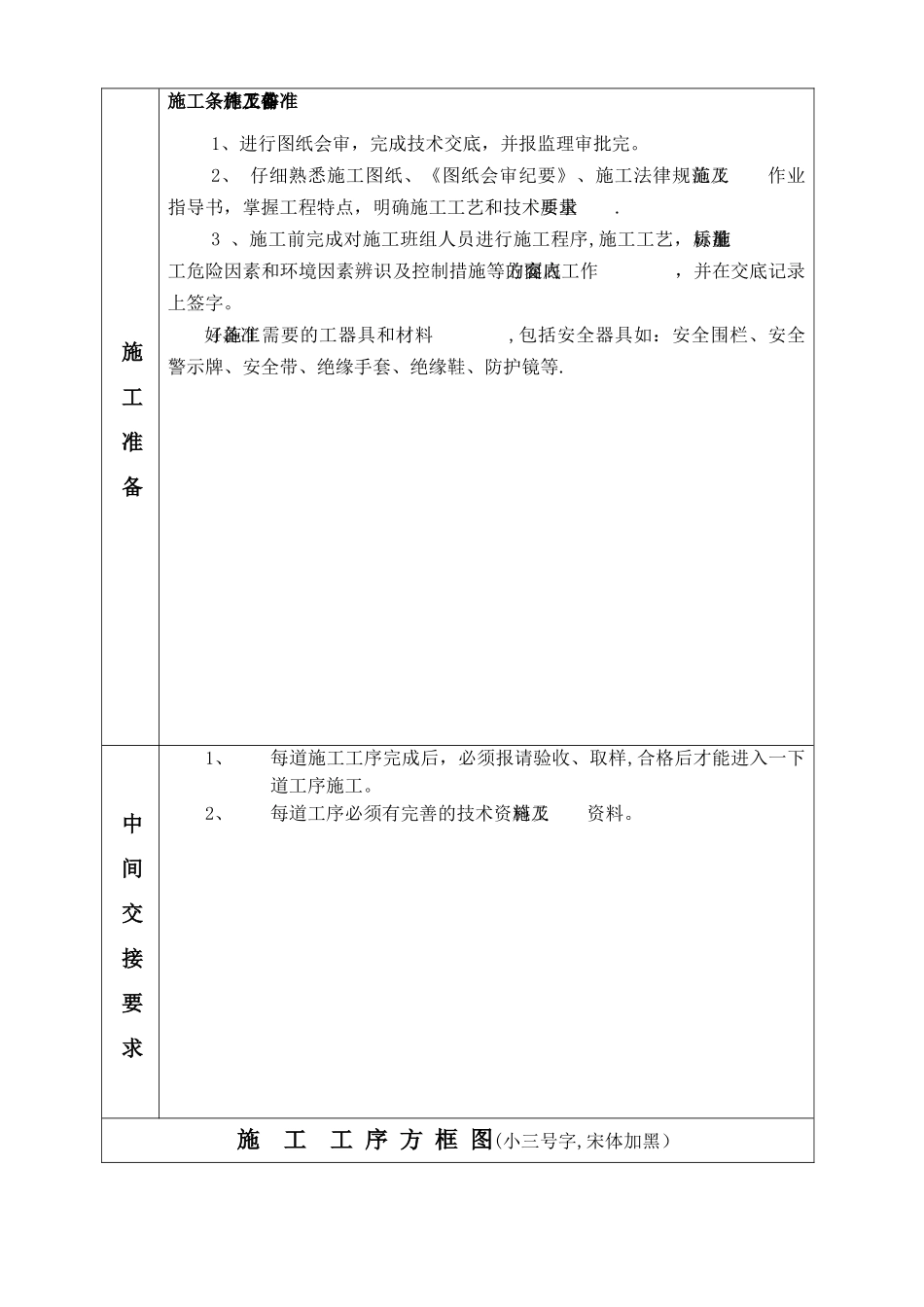

发放编号： 编号：受控状态: 施工场地： 土建陕西有色榆林新材料有限责任公司 5×330MW 电力设施工程作 业 指 导 书 项目名称：主厂房外墙压型钢板施工作业指导书总 工： 安监科： 质管科： 工程科： 工 地: 编制人: 西 北 电 力 建 设 第 三 工 程 公 司2024 年 10 月 21 日工程名称陕西有色榆林新材料有限责任公司 5×330MW 电力设施工程单位工程主厂房上部结构分部工程墙体结构分项工程压型金属板板墙工程编号//施 工 内 容 及 工 程 量1 工作内容本工程汽机房、煤仓间、除氧间、炉前通道、锅炉房、送风机室标高 1.20 米以上至女儿墙均采纳金属压型板（均为现场复合保温型）.电梯井均为单层压型钢板,电梯井机房墙面及屋面采纳压型钢板。汽机房屋面板采纳自保温自防水的复合压型钢板轻型屋面.除作楼面和屋面用的楼承板为双面镀锌板外,其它自防水屋面、墙面采纳氟碳涂层质量过关的板材。施 工 依 据1、《电力建设施工质量验收及评论规程》第1 部分:土建工程（DL/T5210.1-2024）2、《电力建设安全工作规程》(火力发电厂部分）DL5009—1—923、《建筑机械使用安全技术规程》（JGJ 33-2001）4、《主厂房 2#机组压型钢板维护施工图》5、《电力建设安全健康与环境管理工作规定》6、《主厂房建筑总图》7、《建筑地面工程施工及验收法律规范》GB50209-2024。8、《屋面工程质量验收法律规范》GB50207-2024。9、《建筑用压型钢板》GB、T12755—9110、《冷弯薄壁型钢结构技术法律规范》GB50018—2024施 工 准 备施工条件及施工前准备工作1、进行图纸会审，完成技术交底，并报监理审批完。2、 仔细熟悉施工图纸、《图纸会审纪要》、施工法律规范及施工作业指导书，掌握工程特点，明确施工工艺和技术质量要求.3 、施工前完成对施工班组人员进行施工程序,施工工艺，质量标准，施工危险因素和环境因素辨识及控制措施等方面内容的交底工作，并在交底记录上签字。4、准备好施工需要的工器具和材料,包括安全器具如：安全围栏、安全警示牌、安全带、绝缘手套、绝缘鞋、防护镜等.中 间 交 接 要 求1、每道施工工序完成后，必须报请验收、取样,合格后才能进入一下道工序施工。2、每道工序必须有完善的技术资料及施工资料。施 工 工 序 方 框 图(小三号字,宋体加黑）作业工序如下图所示： 施 工 技 术 要 领檩条安装焊缝防腐焊 接点焊檩托安装螺栓变形校正檩条检查放 线 面板安装一、本...
