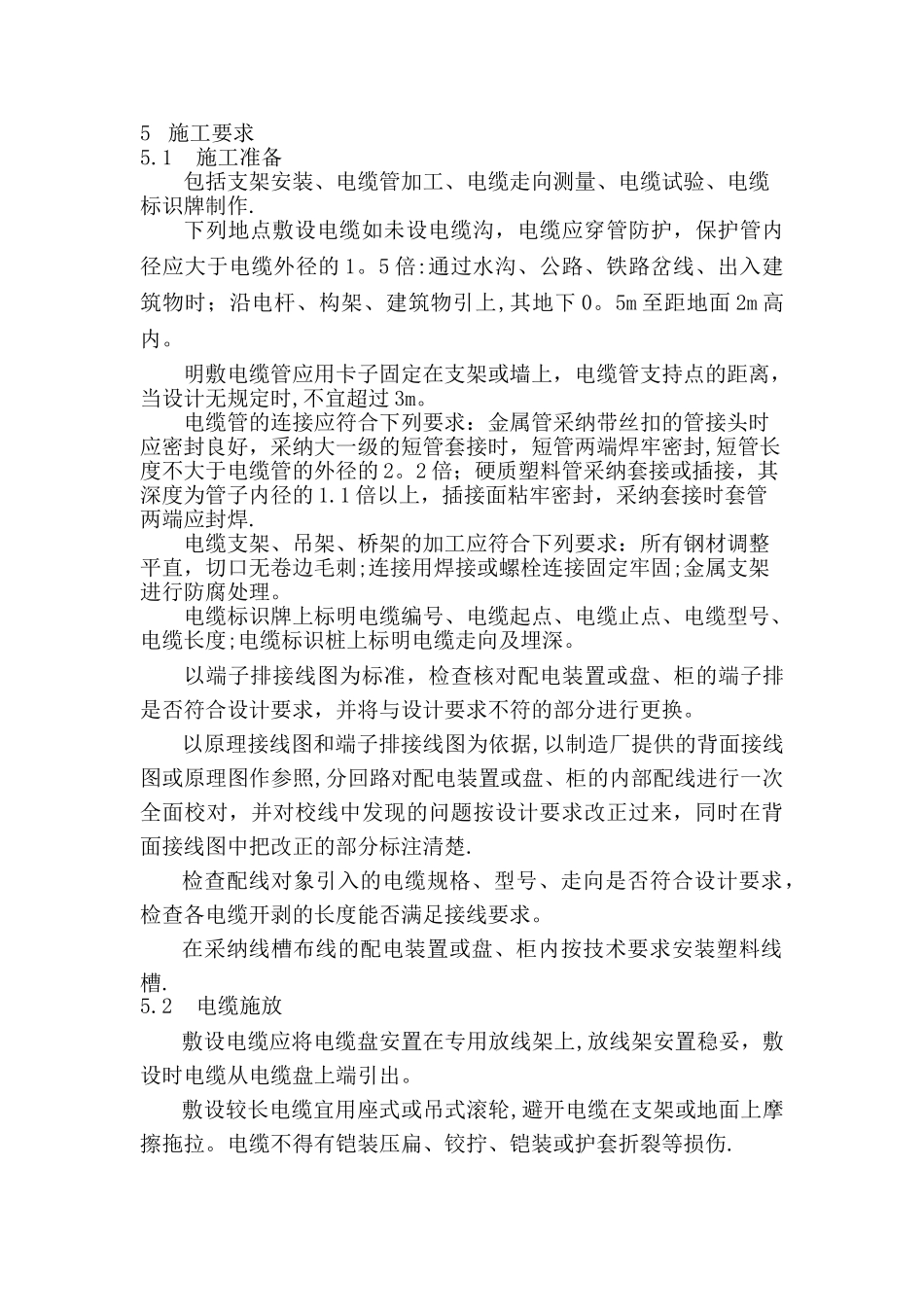

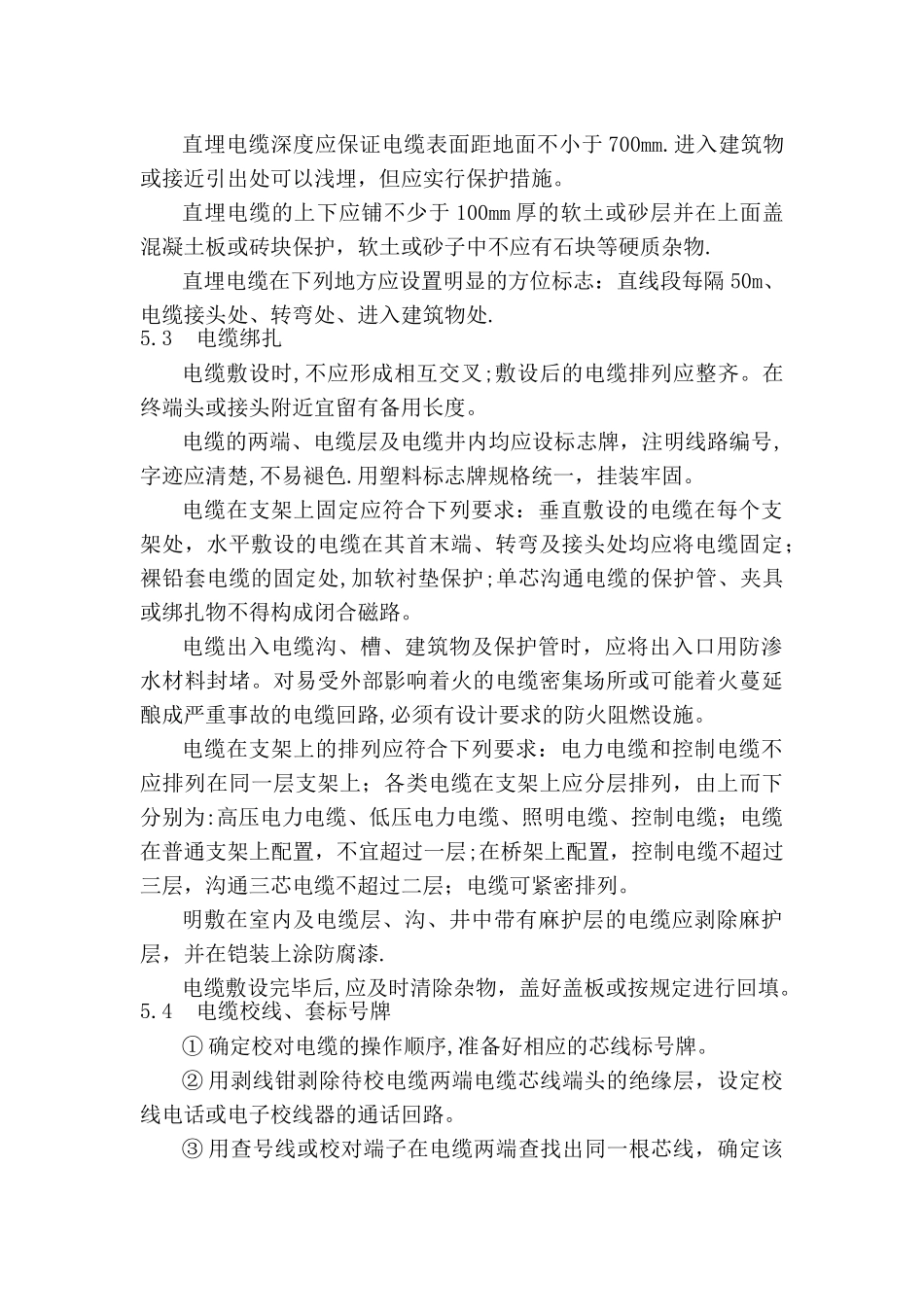

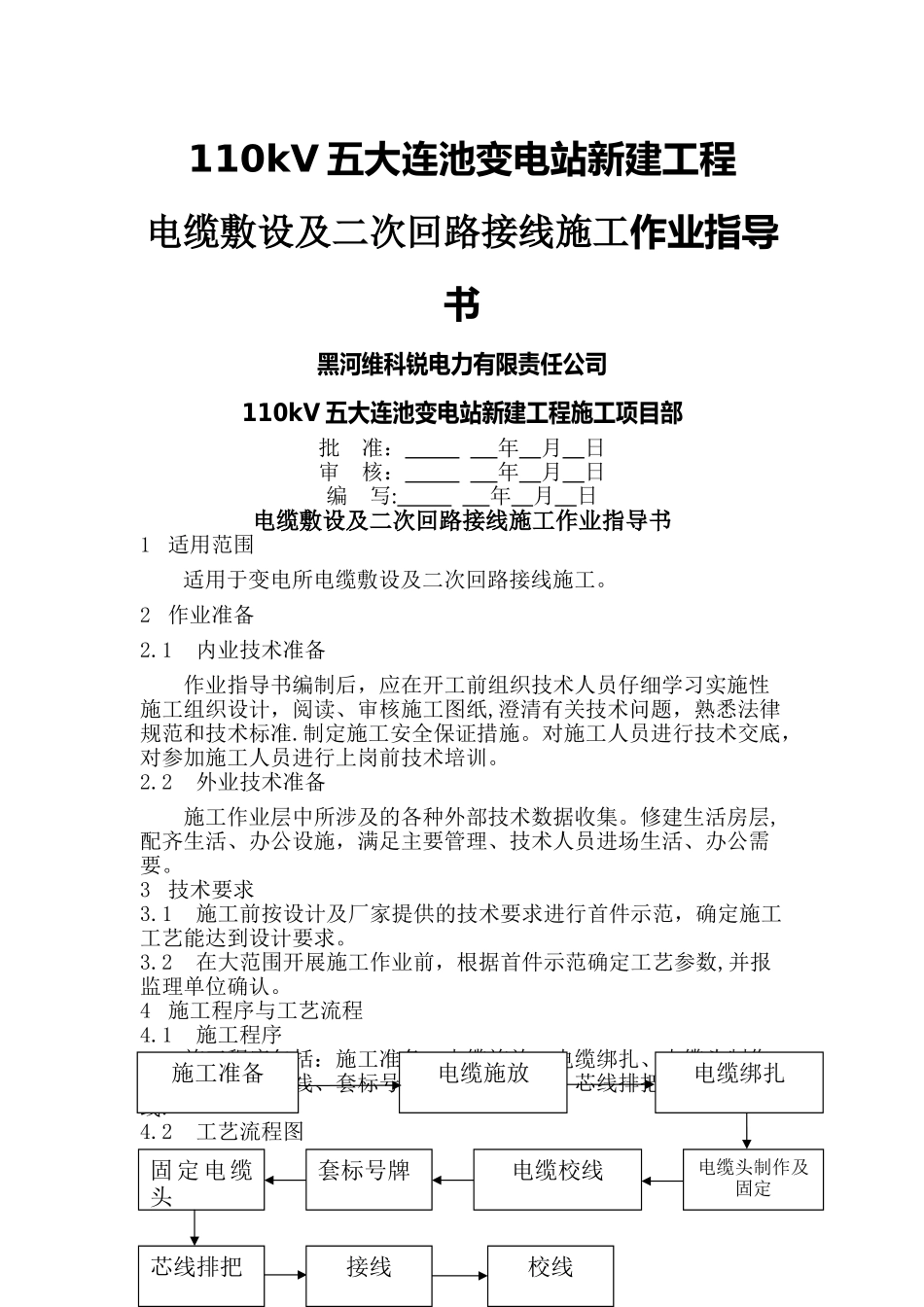

110kV 五大连池变电站新建工程电缆敷设及二次回路接线施工作业指导书黑河维科锐电力有限责任公司110kV 五大连池变电站新建工程施工项目部批 准： 年 月 日审 核： 年 月 日编 写: 年 月 日电缆敷设及二次回路接线施工作业指导书1 适用范围适用于变电所电缆敷设及二次回路接线施工。2 作业准备2.1内业技术准备 作业指导书编制后，应在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸,澄清有关技术问题，熟悉法律规范和技术标准.制定施工安全保证措施。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训。2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房层,配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3 技术要求3.1施工前按设计及厂家提供的技术要求进行首件示范，确定施工工艺能达到设计要求。3.2在大范围开展施工作业前，根据首件示范确定工艺参数,并报监理单位确认。4 施工程序与工艺流程4.1施工程序 施工程序包括：施工准备、电缆施放、电缆绑扎、电缆头制作及固定、电缆校线、套标号牌、固定电缆头、芯线排把、接线、校线.4.2工艺流程图电缆施放电缆绑扎施工准备固定电缆头套标号牌电缆校线芯线排把电缆头制作及固定接线校线5 施工要求5.1施工准备包括支架安装、电缆管加工、电缆走向测量、电缆试验、电缆标识牌制作.下列地点敷设电缆如未设电缆沟，电缆应穿管防护，保护管内径应大于电缆外径的 1。5 倍:通过水沟、公路、铁路岔线、出入建筑物时；沿电杆、构架、建筑物引上,其地下 0。5m 至距地面 2m 高内。明敷电缆管应用卡子固定在支架或墙上，电缆管支持点的距离，当设计无规定时,不宜超过 3m。电缆管的连接应符合下列要求：金属管采纳带丝扣的管接头时应密封良好，采纳大一级的短管套接时，短管两端焊牢密封,短管长度不大于电缆管的外径的 2。2 倍；硬质塑料管采纳套接或插接，其深度为管子内径的 1.1 倍以上，插接面粘牢密封，采纳套接时套管两端应封焊.电缆支架、吊架、桥架的加工应符合下列要求：所有钢材调整平直，切口无卷边毛刺;连接用焊接或螺栓连接固定牢固;金属支架进行防腐处理。电缆标识牌上标明电缆编号、电缆起点、电缆止点、电缆型号、电缆长度;电缆标识桩上标明电缆走向及埋深。以端子排接线图为标准，检查核对配电装置或盘、柜的端子排是否符合设计要求，并将与设计要求不符的部分进行更换。以原理接线图和端子排...
