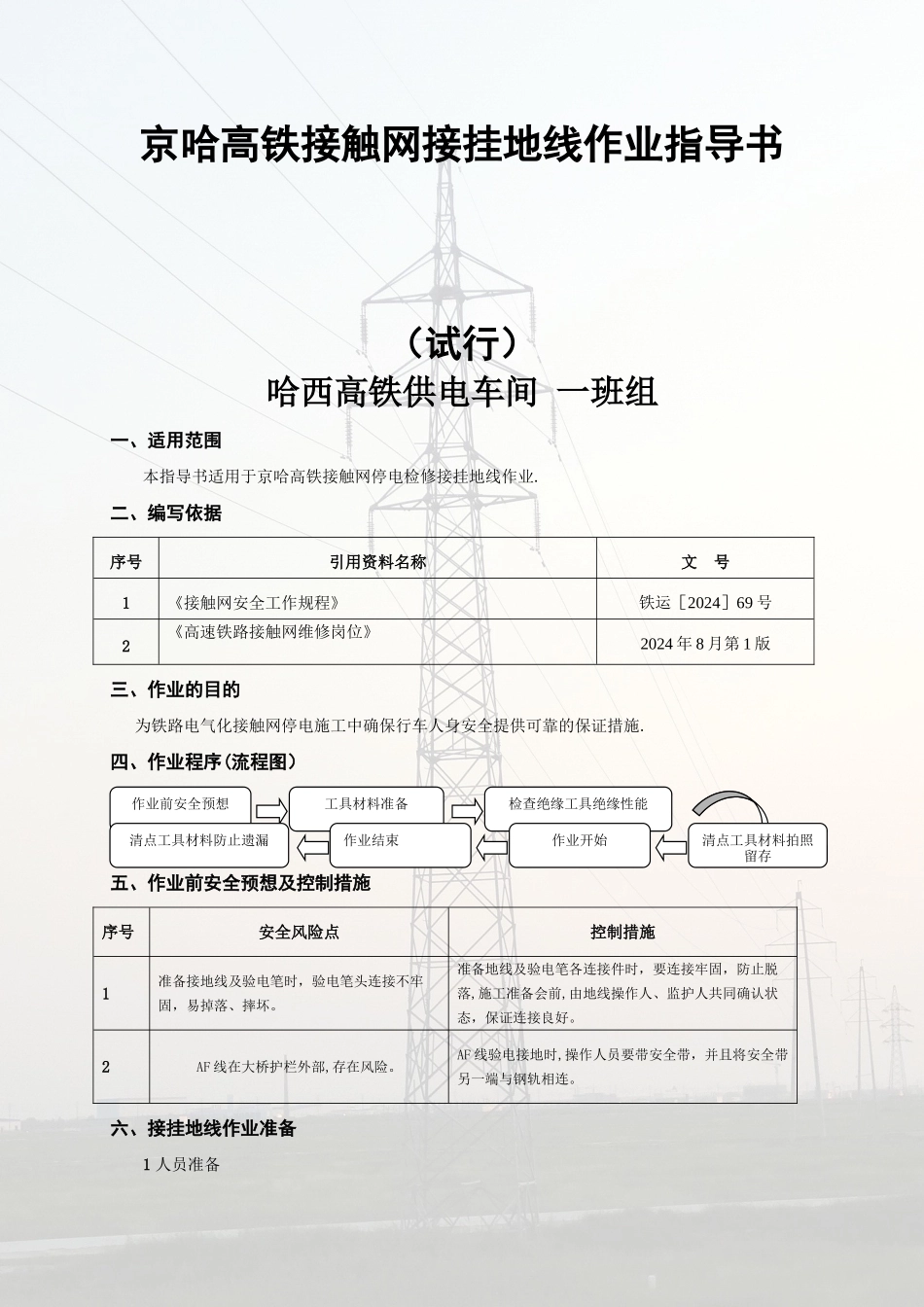

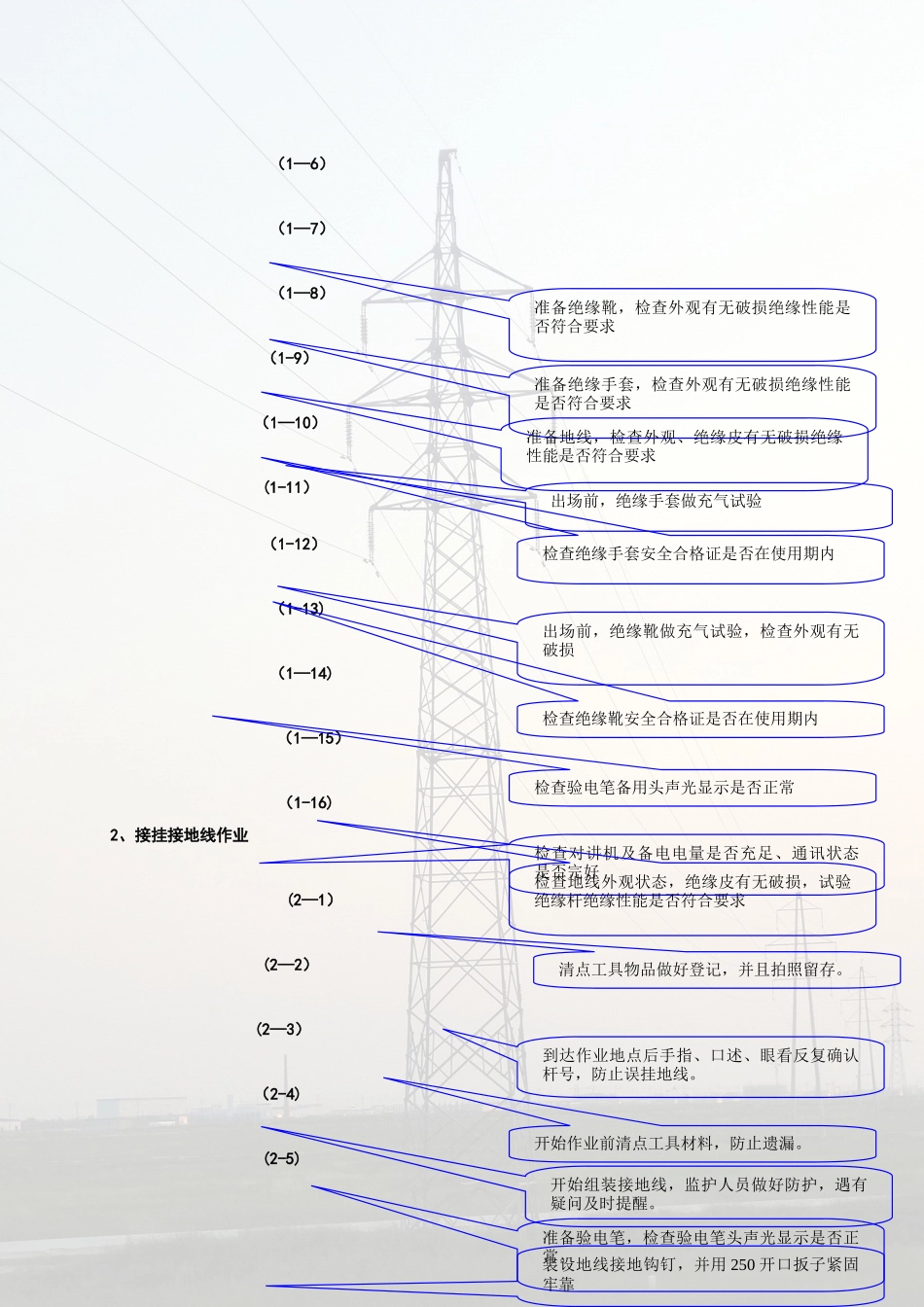

京哈高铁接触网接挂地线作业指导书（试行）哈西高铁供电车间 一班组一、适用范围本指导书适用于京哈高铁接触网停电检修接挂地线作业.二、编写依据序号引用资料名称文 号1《接触网安全工作规程》铁运［2024］69 号2《高速铁路接触网维修岗位》2024 年 8 月第 1 版 三、作业的目的为铁路电气化接触网停电施工中确保行车人身安全提供可靠的保证措施.四、作业程序(流程图）五、作业前安全预想及控制措施序号安全风险点控制措施1准备接地线及验电笔时，验电笔头连接不牢固，易掉落、摔坏。准备地线及验电笔各连接件时，要连接牢固，防止脱落,施工准备会前,由地线操作人、监护人共同确认状态，保证连接良好。2AF 线在大桥护栏外部,存在风险。AF 线验电接地时,操作人员要带安全带，并且将安全带另一端与钢轨相连。六、接挂地线作业准备1 人员准备作业前安全预想工具材料准备检查绝缘工具绝缘性能清点工具材料防止遗漏作业结束作业开始清点工具材料拍照留存序号要 求分工安排1接挂作业应两人进行，着装整齐,正确佩戴护品。一人操作,一人监护。2接挂地线人员的身体状况、精神状态良好。3接挂地线人员应熟练掌握安全工作规程及设备运行方式,取得相应安全等级合格证,熟知作业指导书内容。2 主要工器具准备序号名称规格型号单位数量备注1绝缘靴35kV双12绝缘手套个1 3手电筒个2夜间4对讲机及备电个 1 5工具袋个16扳子250mm个17验电笔27。5kv个13 组织原则3。1 接挂地线过程中携带对讲机并检查状态良好，以保证应急处置联系畅通。3.2 接挂地线前听从作业领导人指挥,验明接触网是否停电后方可接挂。七、接挂地线作业内容 1、准备工具材料（1-1） （1—2） （1—3）（1—4）（1—5）准备验电笔，检查外观有无破损验电笔头声光显示是否正常准备头灯手电，检查电量是否充足（1—6）（1—7） （1—8）（1-9）（1—10）(1-11）（1-12）（1-13)（1—14)（1—15）（1-16)2、接挂接地线作业(2—1）(2—2）(2—3）（2-4)(2-5)准备绝缘靴，检查外观有无破损绝缘性能是否符合要求准备绝缘手套，检查外观有无破损绝缘性能是否符合要求准备地线，检查外观、绝缘皮有无破损绝缘性能是否符合要求出场前，绝缘手套做充气试验检查绝缘手套安全合格证是否在使用期内出场前，绝缘靴做充气试验，检查外观有无破损检查绝缘靴安全合格证是否在使用期内检查验电笔备用头声光显示是否正常检查对讲机及备电电量是否充足、通讯状态是否完好检查地线外观状态，绝缘皮...
