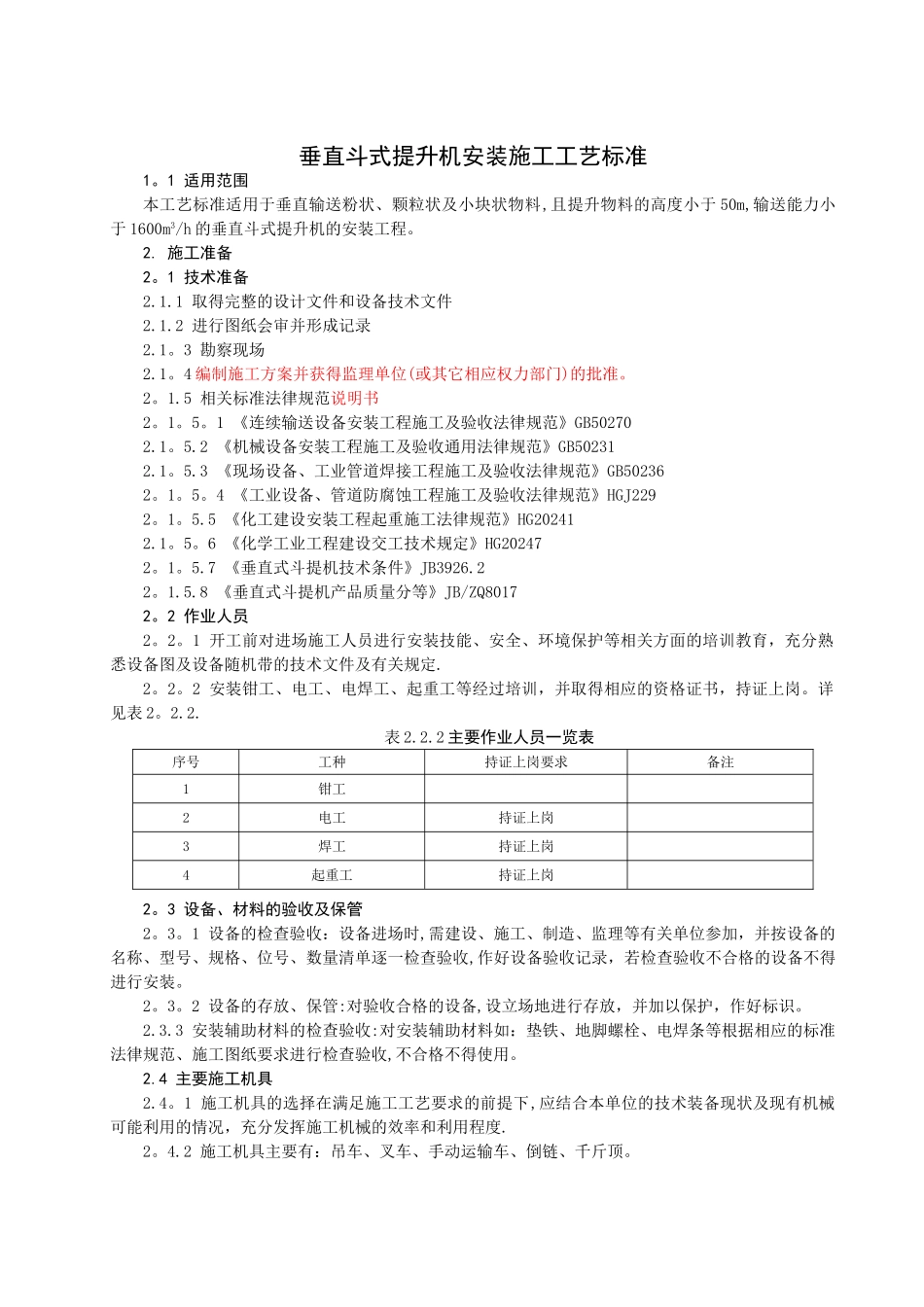

垂直斗式提升机安装施工工艺标准1。1 适用范围本工艺标准适用于垂直输送粉状、颗粒状及小块状物料,且提升物料的高度小于 50m,输送能力小于 1600m3/h 的垂直斗式提升机的安装工程。2. 施工准备2。1 技术准备2.1.1 取得完整的设计文件和设备技术文件 2.1.2 进行图纸会审并形成记录 2.1。3 勘察现场2.1。4 编制施工方案并获得监理单位(或其它相应权力部门)的批准。2。1.5 相关标准法律规范说明书2。1。5。1 《连续输送设备安装工程施工及验收法律规范》GB50270 2.1。5.2 《机械设备安装工程施工及验收通用法律规范》GB50231 2.1。5.3 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236 2。1。5。4 《工业设备、管道防腐蚀工程施工及验收法律规范》HGJ229 2。1。5.5 《化工建设安装工程起重施工法律规范》HG20241 2.1。5。6 《化学工业工程建设交工技术规定》HG20247 2。1。5.7 《垂直式斗提机技术条件》JB3926.2 2。1.5.8 《垂直式斗提机产品质量分等》JB/ZQ8017 2。2 作业人员2。2。1 开工前对进场施工人员进行安装技能、安全、环境保护等相关方面的培训教育，充分熟悉设备图及设备随机带的技术文件及有关规定.2。2。2 安装钳工、电工、电焊工、起重工等经过培训，并取得相应的资格证书，持证上岗。详见表 2。2.2.表 2.2.2 主要作业人员一览表序号工种持证上岗要求备注1钳工2电工持证上岗3焊工持证上岗4起重工持证上岗2。3 设备、材料的验收及保管2。3。1 设备的检查验收：设备进场时,需建设、施工、制造、监理等有关单位参加，并按设备的名称、型号、规格、位号、数量清单逐一检查验收,作好设备验收记录，若检查验收不合格的设备不得进行安装。2。3。2 设备的存放、保管:对验收合格的设备,设立场地进行存放，并加以保护，作好标识。2.3.3 安装辅助材料的检查验收:对安装辅助材料如：垫铁、地脚螺栓、电焊条等根据相应的标准法律规范、施工图纸要求进行检查验收,不合格不得使用。2.4 主要施工机具2.4。1 施工机具的选择在满足施工工艺要求的前提下,应结合本单位的技术装备现状及现有机械可能利用的情况，充分发挥施工机械的效率和利用程度.2。4.2 施工机具主要有：吊车、叉车、手动运输车、倒链、千斤顶。2。4.3 吊车型号的选择应根据设备所处的位置高度、回转半径及设备重量确定.2.5 测量及计量器具连通管、水准仪、经纬仪、框式水平尺、直径为 0.35—0.5 钢丝线、线锤、钢卷尺、钢盘尺及钢...
