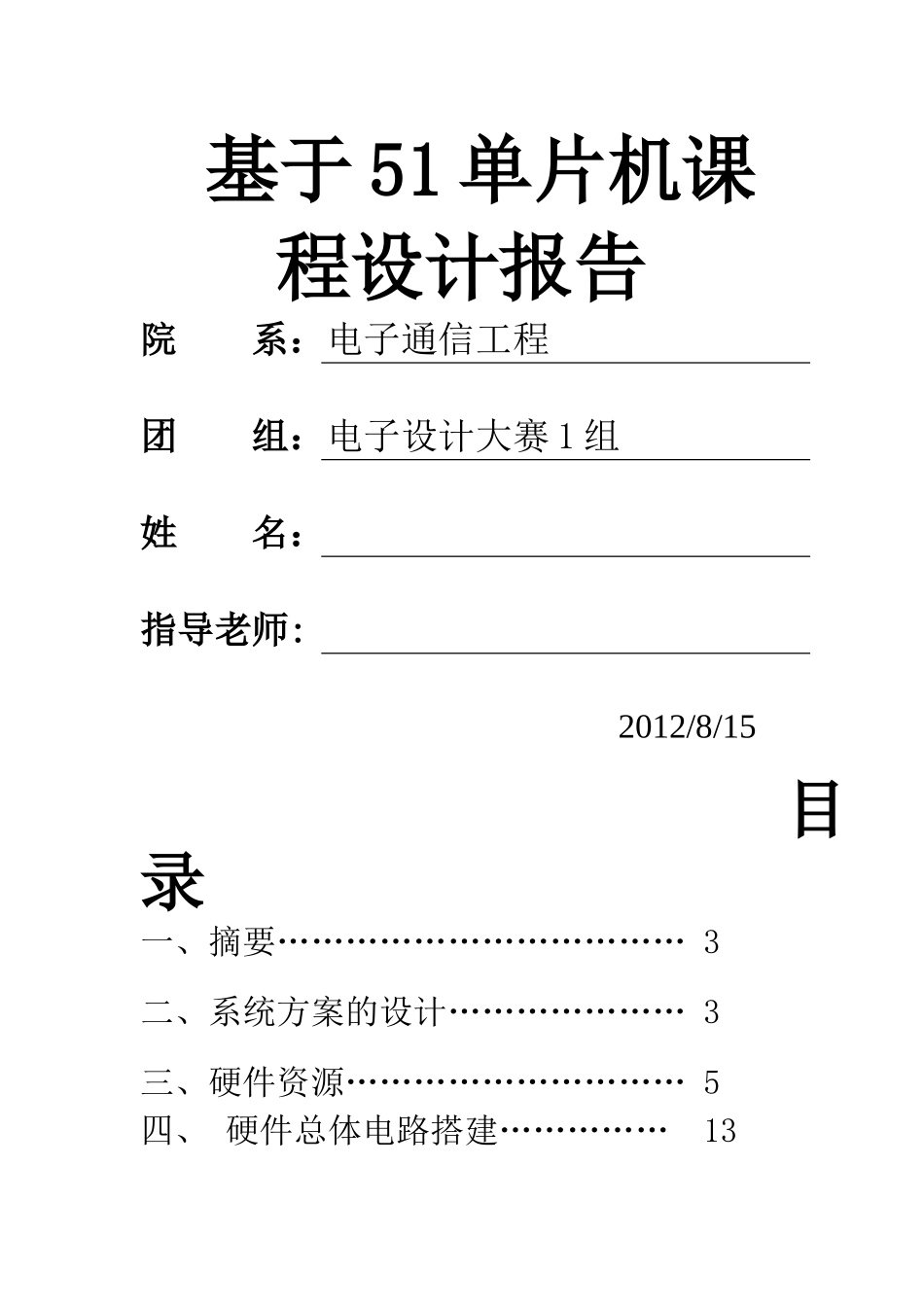

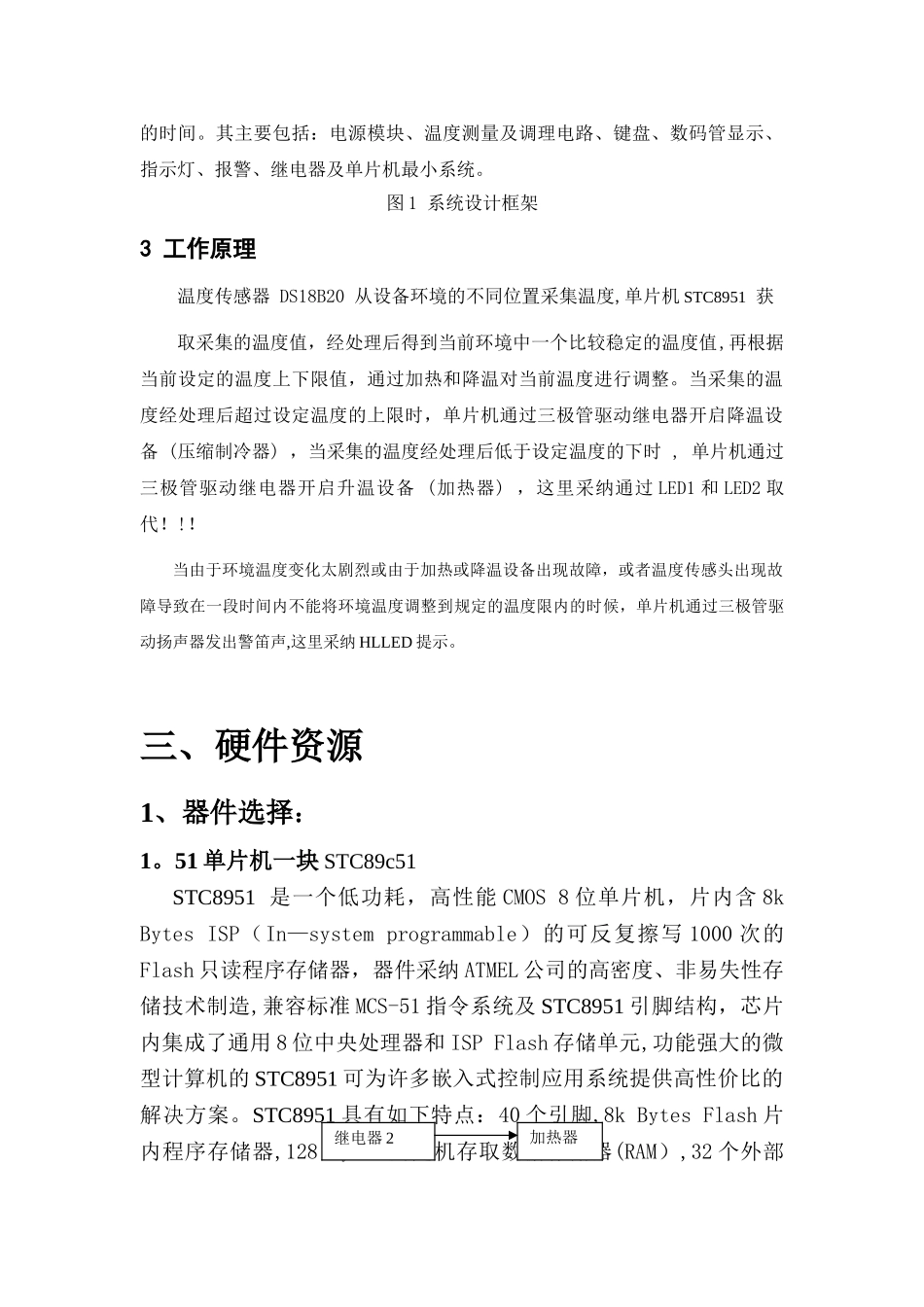

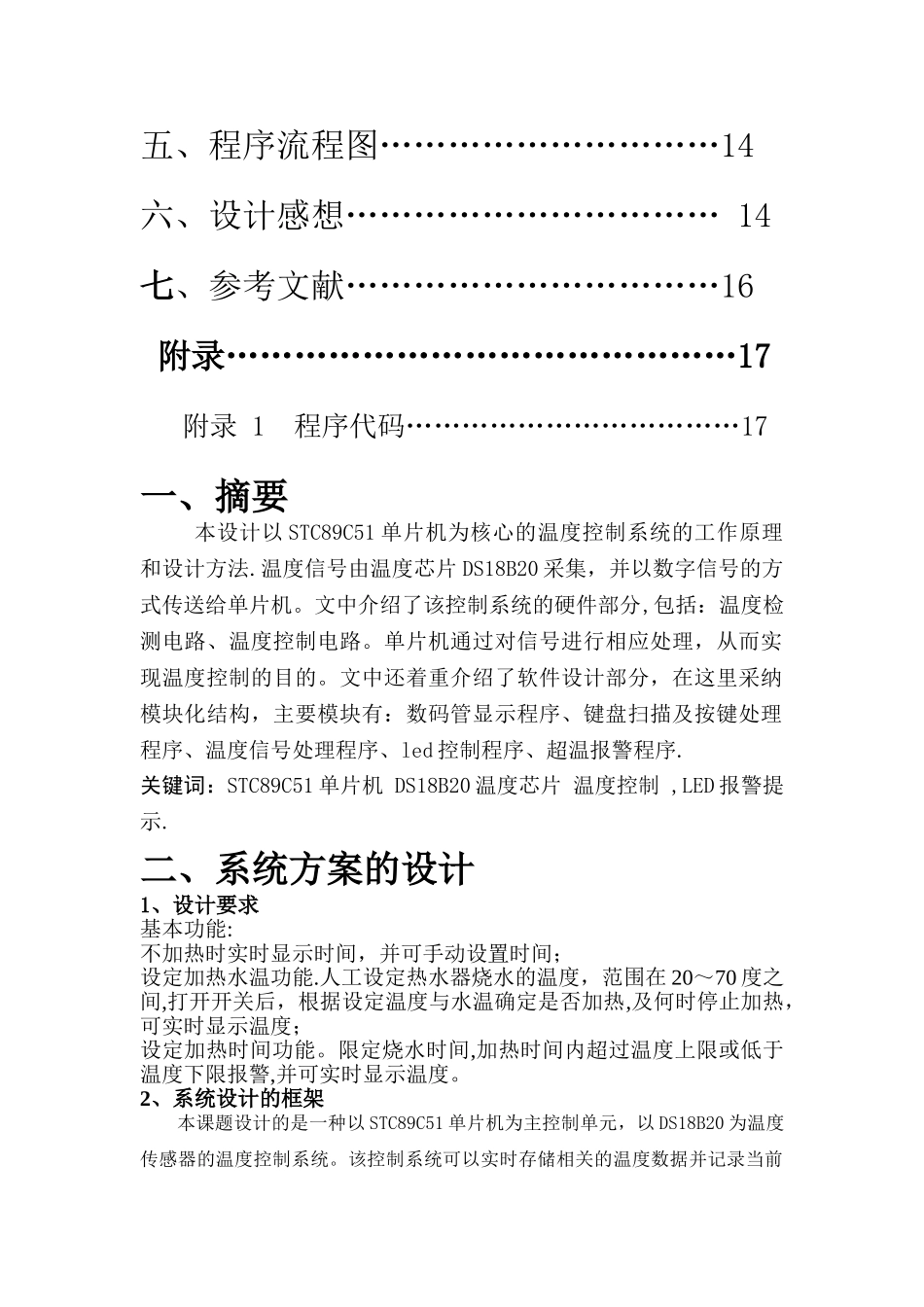

基于 51 单片机课程设计报告院 系：电子通信工程 团 组：电子设计大赛 1 组姓 名：指导老师:2012/8/15目录一、摘要……………………………… 3二、系统方案的设计………………… 3三、硬件资源………………………… 5四、 硬件总体电路搭建…………… 13五、程序流程图…………………………14六、设计感想…………………………… 14七、参考文献……………………………16附录………………………………………17附录 1 程序代码………………………………17一、摘要本设计以 STC89C51 单片机为核心的温度控制系统的工作原理和设计方法.温度信号由温度芯片 DS18B20 采集，并以数字信号的方式传送给单片机。文中介绍了该控制系统的硬件部分,包括：温度检测电路、温度控制电路。单片机通过对信号进行相应处理，从而实现温度控制的目的。文中还着重介绍了软件设计部分，在这里采纳模块化结构，主要模块有：数码管显示程序、键盘扫描及按键处理程序、温度信号处理程序、led 控制程序、超温报警程序.关键词：STC89C51 单片机 DS18B20 温度芯片 温度控制 ,LED 报警提示.二、系统方案的设计1、设计要求基本功能:不加热时实时显示时间，并可手动设置时间；设定加热水温功能.人工设定热水器烧水的温度，范围在 20～70 度之间,打开开关后，根据设定温度与水温确定是否加热,及何时停止加热，可实时显示温度；设定加热时间功能。限定烧水时间,加热时间内超过温度上限或低于温度下限报警,并可实时显示温度。2、系统设计的框架本课题设计的是一种以 STC89C51 单片机为主控制单元，以 DS18B20 为温度传感器的温度控制系统。该控制系统可以实时存储相关的温度数据并记录当前的时间。其主要包括：电源模块、温度测量及调理电路、键盘、数码管显示、指示灯、报警、继电器及单片机最小系统。图 1 系统设计框架3 工作原理温度传感器 DS18B20 从设备环境的不同位置采集温度,单片机 STC8951 获取采集的温度值，经处理后得到当前环境中一个比较稳定的温度值,再根据当前设定的温度上下限值，通过加热和降温对当前温度进行调整。当采集的温度经处理后超过设定温度的上限时，单片机通过三极管驱动继电器开启降温设备 (压缩制冷器) ，当采集的温度经处理后低于设定温度的下时 , 单片机通过三极管驱动继电器开启升温设备 (加热器) ，这里采纳通过 LED1 和 LED2 取代！!！当由于环境温度变化太剧烈或由于加热或降温设备出现故障，...
