基于matlab的频移键控的调制解调系统设计

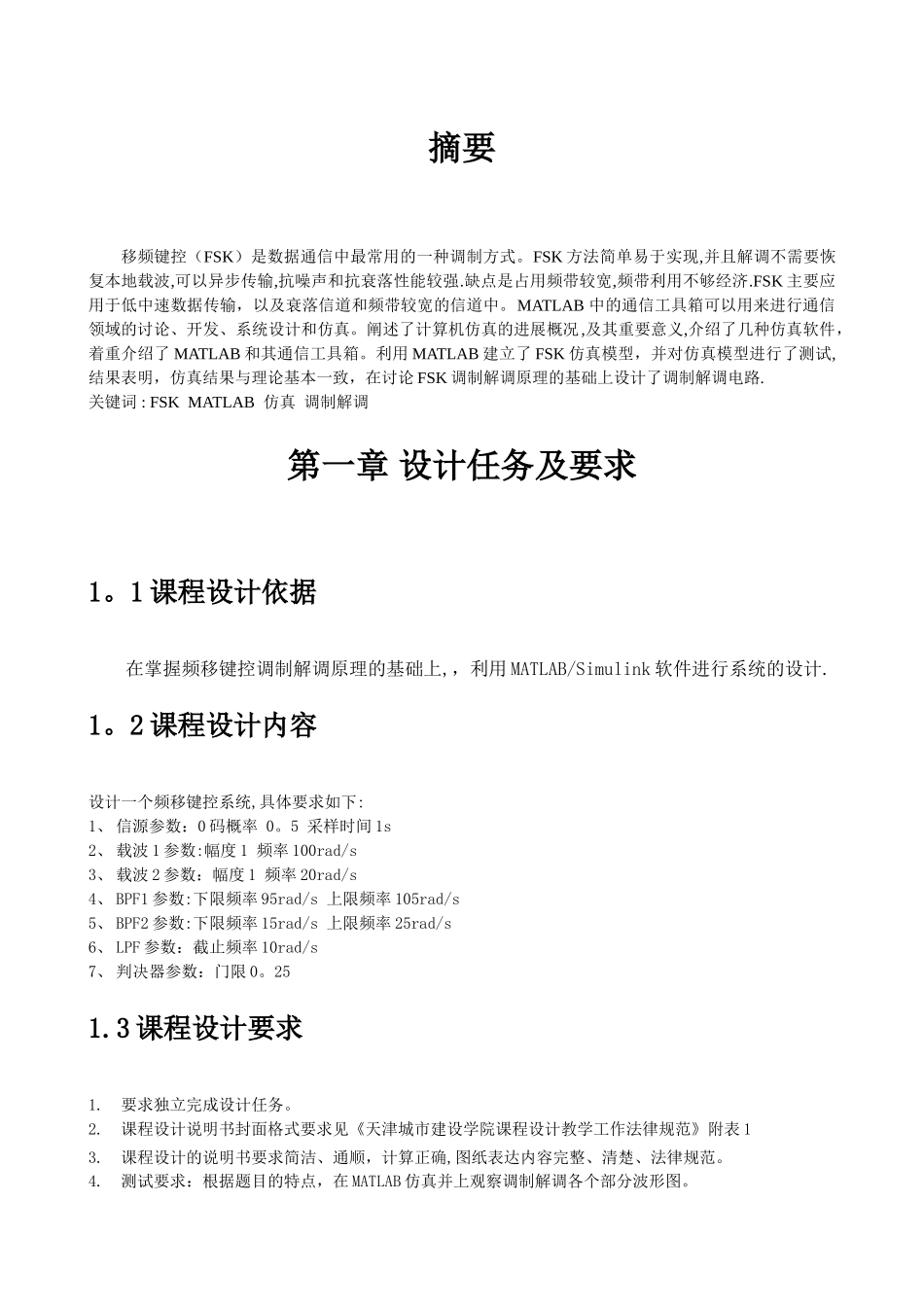

基于matlab的频移键控的调制解调系统设计_第1页
1/6

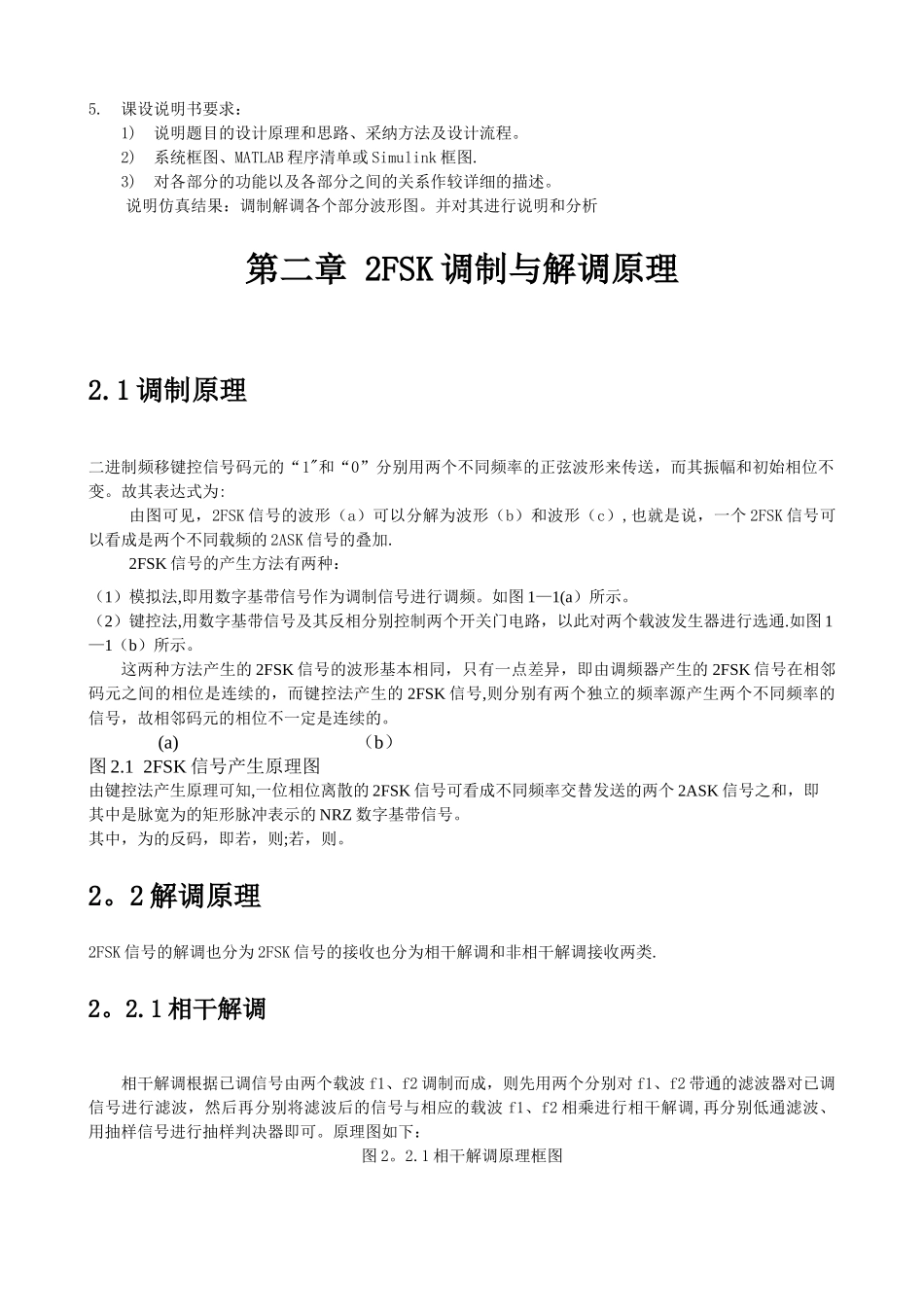

基于matlab的频移键控的调制解调系统设计_第2页
2/6

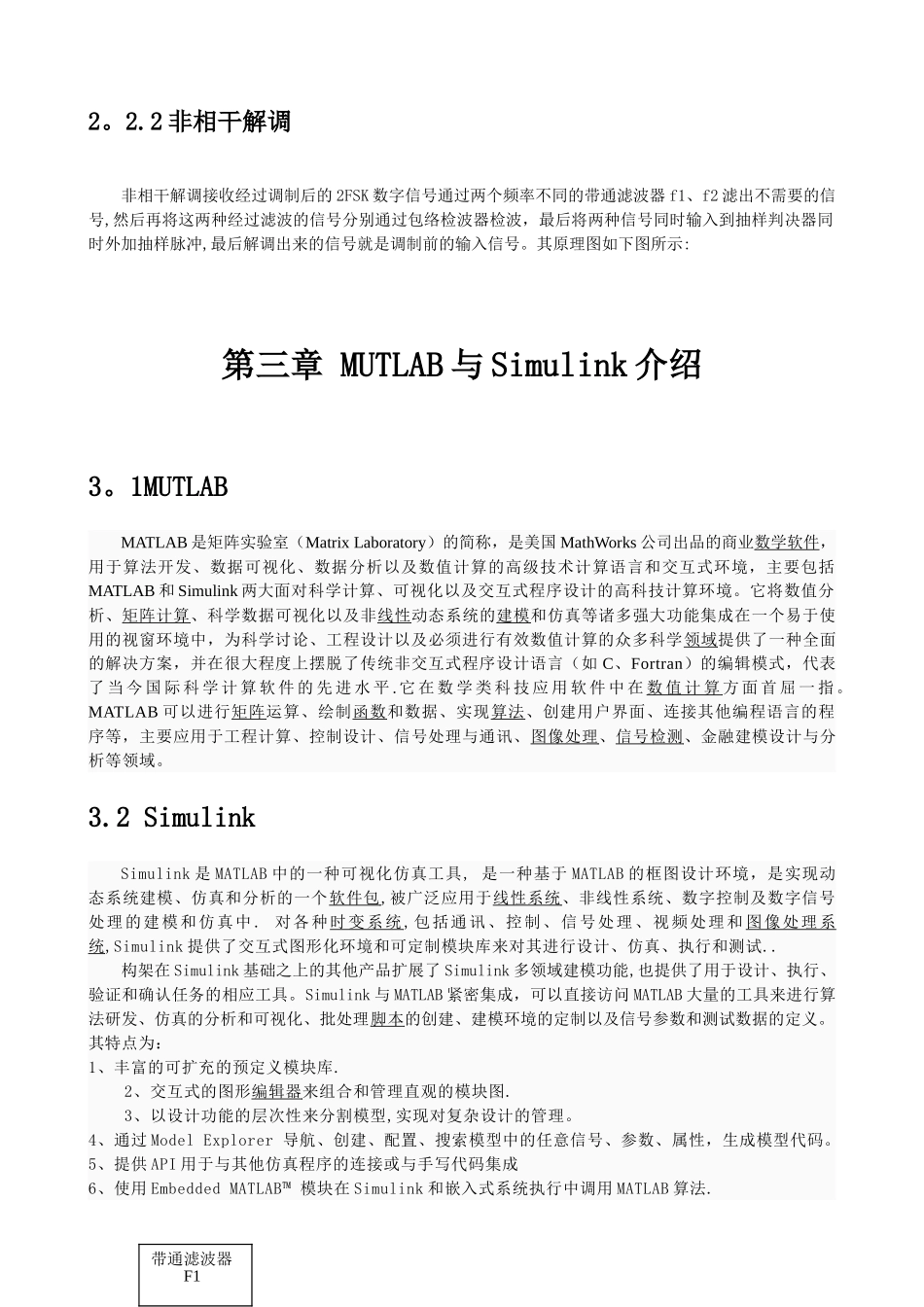

基于matlab的频移键控的调制解调系统设计_第3页
3/6
摘要移频键控(FSK)是数据通信中最常用的一种调制方式。FSK 方法简单易于实现,并且解调不需要恢复本地载波,可以异步传输,抗噪声和抗衰落性能较强.缺点是占用频带较宽,频带利用不够经济.FSK 主要应用于低中速数据传输,以及衰落信道和频带较宽的信道中。MATLAB 中的通信工具箱可以用来进行通信领域的讨论、开发、系统设计和仿真。阐述了计算机仿真的进展概况,及其重要意义,介绍了几种仿真软件,着重介绍了 MATLAB 和其通信工具箱。利用 MATLAB 建立了 FSK 仿真模型,并对仿真模型进行了测试,结果表明,仿真结果与理论基本一致,在讨论 FSK 调制解调原理的基础上设计了调制解调电路.关键词 : FSK MATLAB 仿真 调制解调第一章 设计任务及要求1。1 课程设计依据在掌握频移键控调制解调原理的基础上,,利用 MATLAB/Simulink 软件进行系统的设计.1。2 课程设计内容设计一个频移键控系统,具体要求如下:1、 信源参数:0 码概率 0。5 采样时间 1s2、 载波 1 参数:幅度 1 频率 100rad/s3、 载波 2 参数:幅度 1 频率 20rad/s4、 BPF1 参数:下限频率 95rad/s 上限频率 105rad/s5、 BPF2 参数:下限频率 15rad/s 上限频率 25rad/s6、 LPF 参数:截止频率 10rad/s7、 判决器参数:门限 0。251.3 课程设计要求1.要求独立完成设计任务。2.课程设计说明书封面格式要求见《天津城市建设学院课程设计教学工作法律规范》附表 13.课程设计的说明书要求简洁、通顺,计算正确,图纸表达内容完整、清楚、法律规范。4.测试要求:根据题目的特点,在 MATLAB 仿真并上观察调制解调各个部分波形图。5.课设说明书要求:1)说明题目的设计原理和思路、采纳方法及设计流程。2)系统框图、MATLAB 程序清单或 Simulink 框图.3)对各部分的功能以及各部分之间的关系作较详细的描述。说明仿真结果:调制解调各个部分波形图。并对其进行说明和分析第二章 2FSK 调制与解调原理2.1 调制原理二进制频移键控信号码元的“1"和“0”分别用两个不同频率的正弦波形来传送,而其振幅和初始相位不变。故其表达式为:由图可见,2FSK 信号的波形(a)可以分解为波形(b)和波形(c),也就是说,一个 2FSK 信号可以看成是两个不同载频的 2ASK 信号的叠加.2FSK 信号的产生方法有两种:(1)模拟法,即用数字基带信号作为调制信号进行调频。如图 1—1(a)所示。(2)键控法,用数字基带信号及其反相分别控制两个开关门电路,以此对两...
