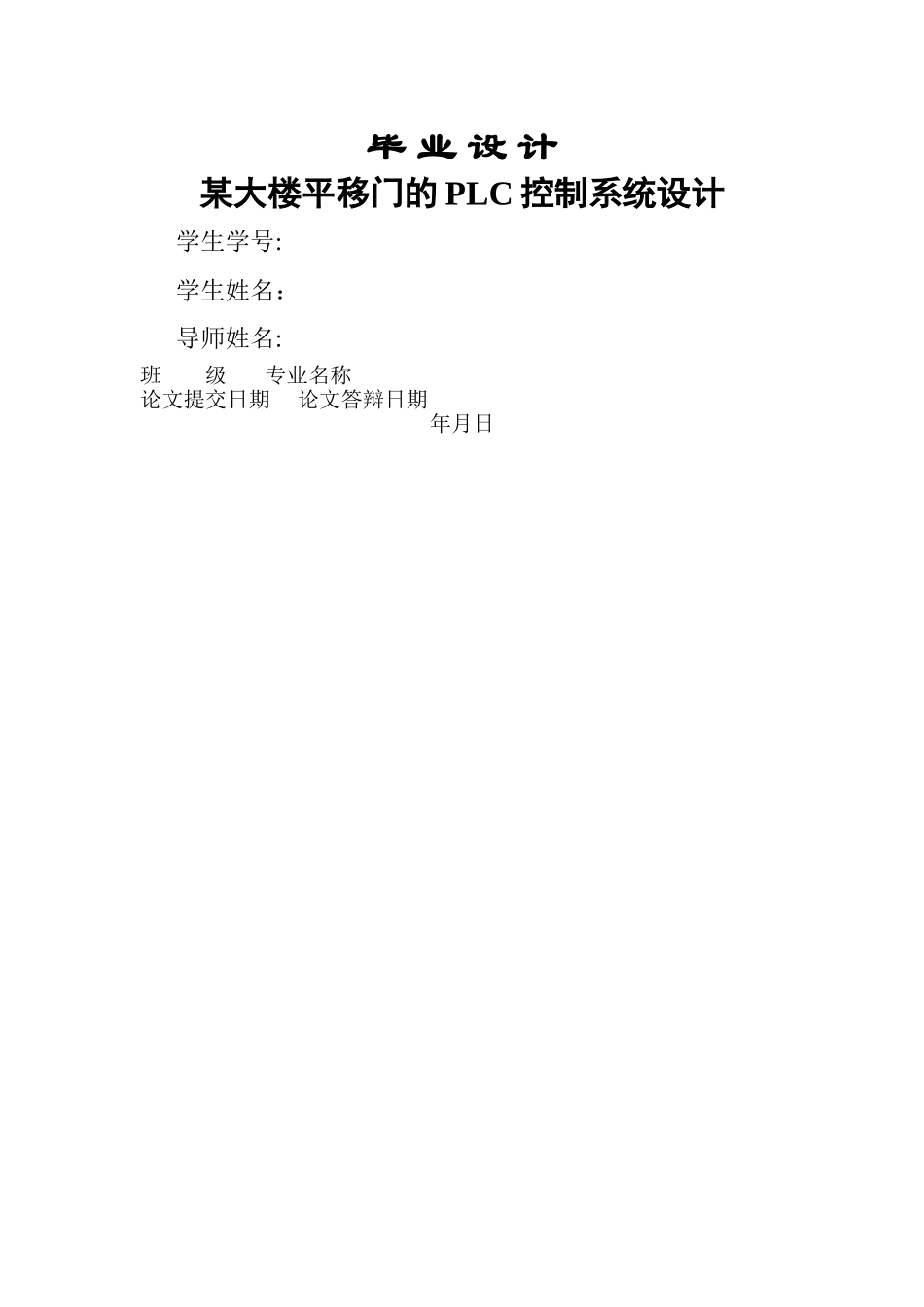

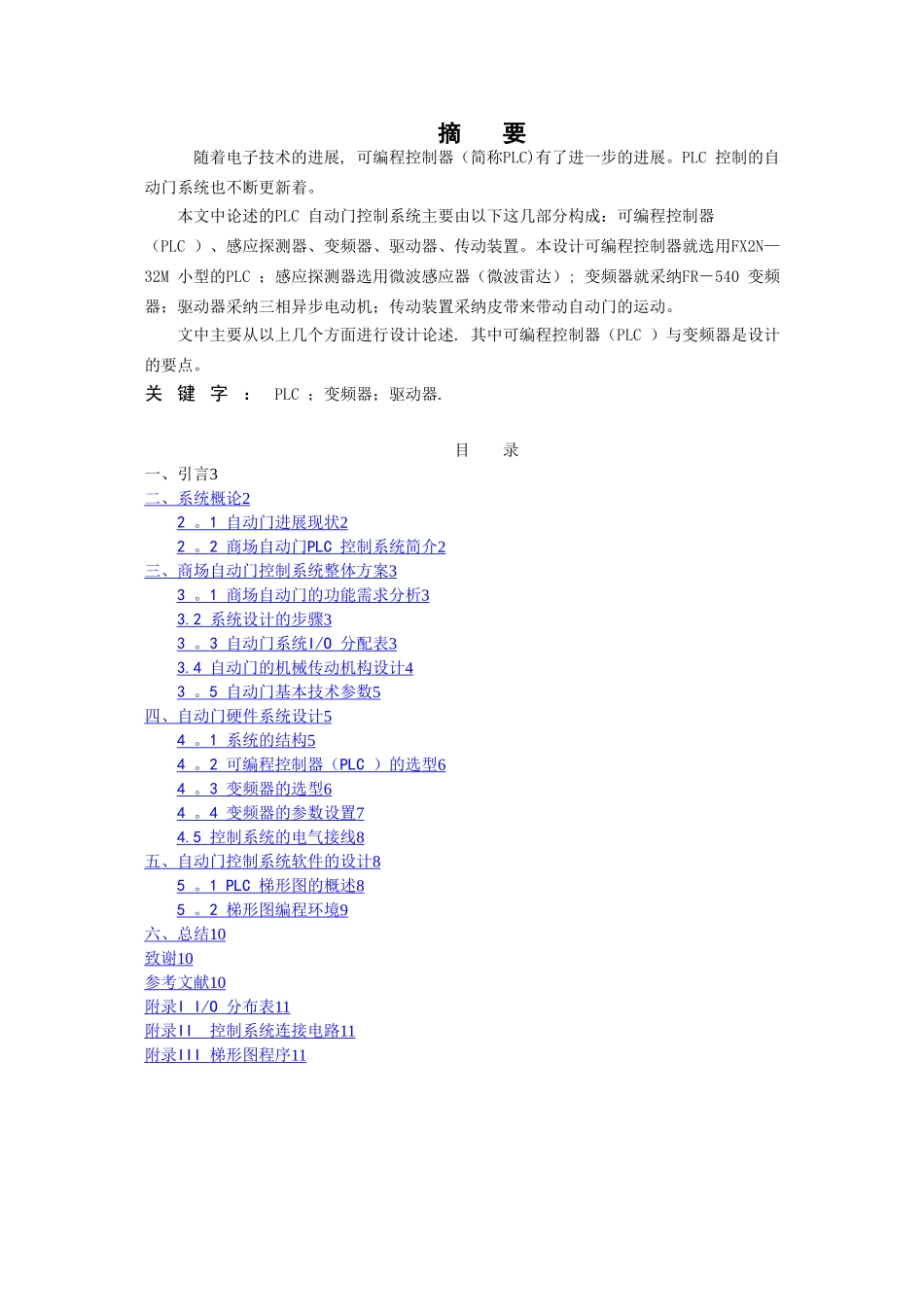

毕 业 设 计某大楼平移门的 PLC 控制系统设计学生学号:学生姓名：导师姓名:班 级 专业名称 论文提交日期 论文答辩日期 年月日摘 要 随着电子技术的进展, 可编程控制器（简称PLC)有了进一步的进展。PLC 控制的自动门系统也不断更新着。本文中论述的PLC 自动门控制系统主要由以下这几部分构成：可编程控制器（PLC ）、感应探测器、变频器、驱动器、传动装置。本设计可编程控制器就选用FX2N—32M 小型的PLC ；感应探测器选用微波感应器（微波雷达）; 变频器就采纳FR－540 变频器；驱动器采纳三相异步电动机；传动装置采纳皮带来带动自动门的运动。文中主要从以上几个方面进行设计论述. 其中可编程控制器（PLC ）与变频器是设计的要点。关 键 字 ：PLC ；变频器；驱动器.目 录一、引言3二、系统概论 2 2 。 1 自动门进展现状 2 2 。 2 商场自动门 PLC 控制系统简介 2 三、商场自动门控制系统整体方案 3 3 。 1 商场自动门的功能需求分析 3 3.2 系统设计的步骤 3 3 。 3 自动门系统 I/O 分配表 3 3.4 自动门的机械传动机构设计 4 3 。 5 自动门基本技术参数 5 四、自动门硬件系统设计 5 4 。 1 系统的结构 5 4 。 2 可编程控制器（ PLC ）的选型 6 4 。 3 变频器的选型 6 4 。 4 变频器的参数设置 7 4.5 控制系统的电气接线 8 五、自动门控制系统软件的设计 8 5 。 1 PLC 梯形图的概述 8 5 。 2 梯形图编程环境 9 六、总结 10 致谢 10 参考文献 10 附录 I I/O 分布表 11 附录 II 控制系统连接电路 11 附录 III 梯形图程序 11 一 、 引 言在我国经济飞速进展的大背景下，形形色色的自动门随处可见。自动门的性能优劣就主要取决于它的控制装置. 早期的自动门控制系统都是采纳继电器逻辑控制，不仅安装烦琐，体积较大, 而且很不稳定, 出现问题也不易于维修, 已逐渐被淘汰。目前自动化行业（包括自动门) 最稳定的控制装置是可编程控制器（简称PLC ），它采纳一类可编制程序的存储器，用于在其内部存储程序，执行逻辑运算、顺序运算、定时、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式输入和输出控制各类的机械或生产过程.PLC 具有很高的可靠性，很强的抗干扰能力, 功能完善, 适用能力好，程序编译设计较简单、灵活，维修方便，体积小、重量轻，性价比高、能耗低等优点. 而运用PLC 的自动门控...
