基于单片机的篮球计时计分器

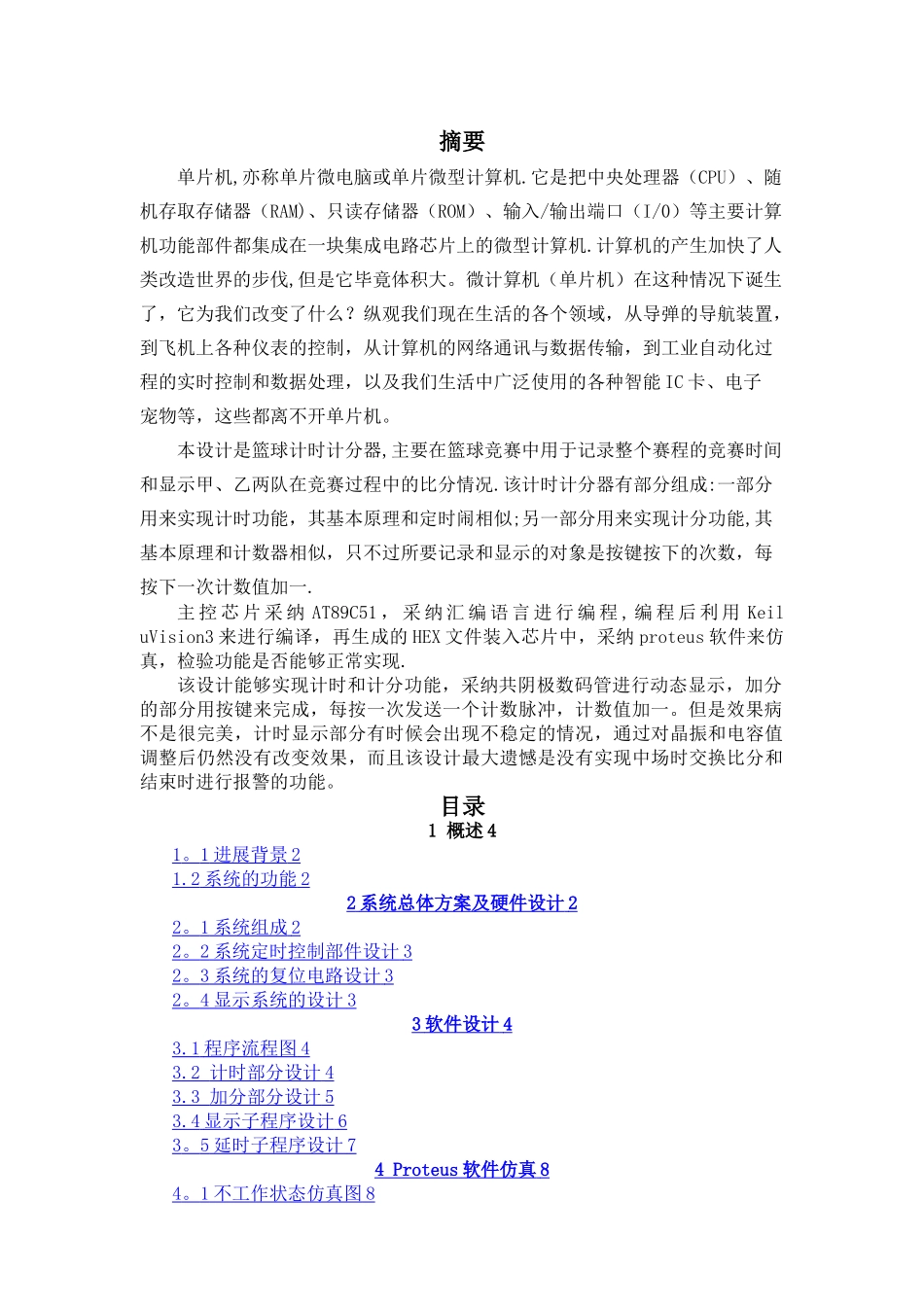

基于单片机的篮球计时计分器_第1页
1/14

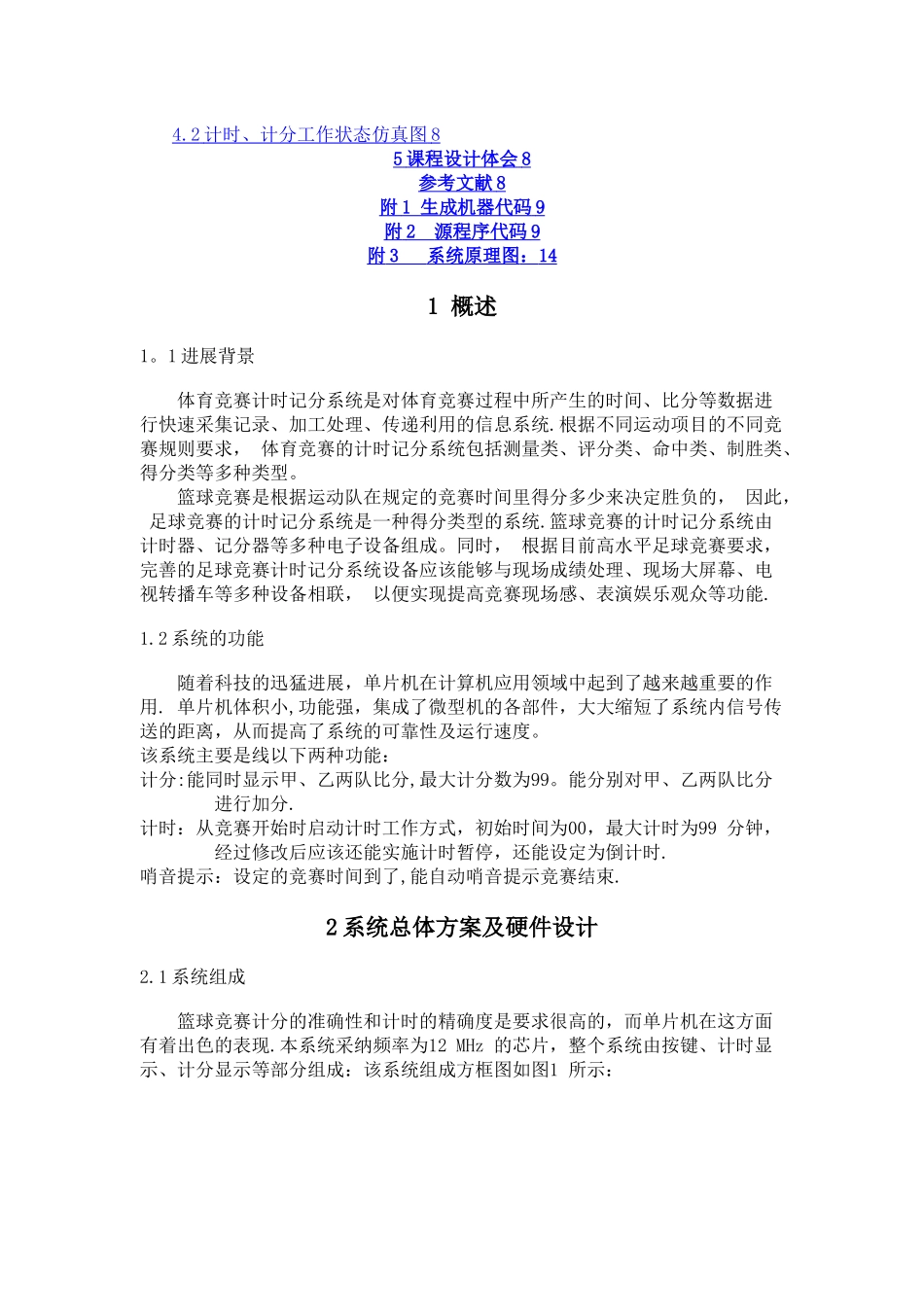

基于单片机的篮球计时计分器_第2页
2/14

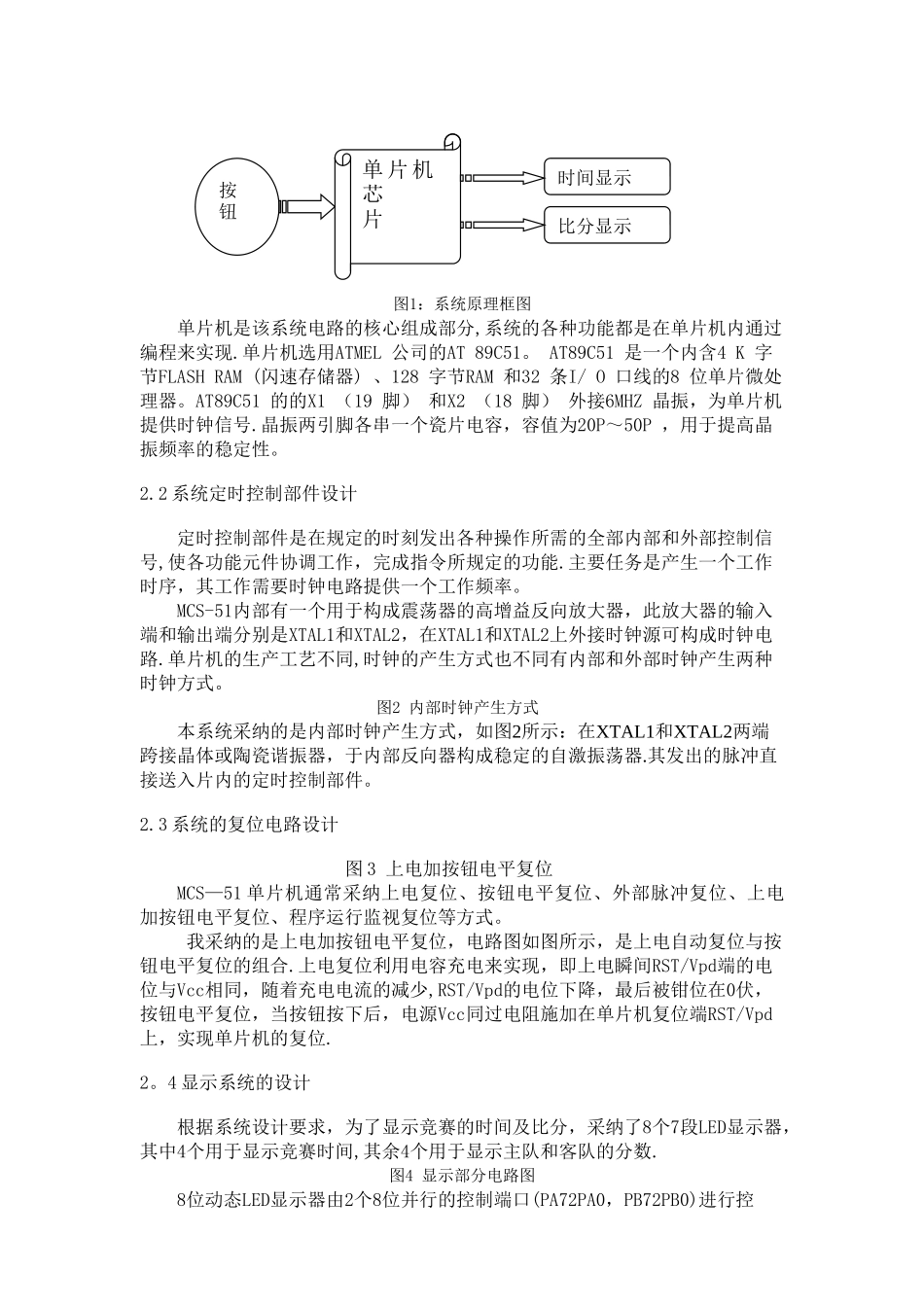

基于单片机的篮球计时计分器_第3页
3/14
摘要单片机,亦称单片微电脑或单片微型计算机.它是把中央处理器(CPU)、随机存取存储器(RAM)、只读存储器(ROM)、输入/输出端口(I/0)等主要计算机功能部件都集成在一块集成电路芯片上的微型计算机.计算机的产生加快了人类改造世界的步伐,但是它毕竟体积大。微计算机(单片机)在这种情况下诞生了,它为我们改变了什么?纵观我们现在生活的各个领域,从导弹的导航装置,到飞机上各种仪表的控制,从计算机的网络通讯与数据传输,到工业自动化过程的实时控制和数据处理,以及我们生活中广泛使用的各种智能 IC 卡、电子 宠物等,这些都离不开单片机。本设计是篮球计时计分器,主要在篮球竞赛中用于记录整个赛程的竞赛时间和显示甲、乙两队在竞赛过程中的比分情况.该计时计分器有部分组成:一部分用来实现计时功能,其基本原理和定时闹相似;另一部分用来实现计分功能,其基本原理和计数器相似,只不过所要记录和显示的对象是按键按下的次数,每按下一次计数值加一.主 控 芯 片 采 纳 AT89C51 , 采 纳 汇 编 语 言 进 行 编 程 , 编 程 后 利 用 Keil uVision3 来进行编译,再生成的 HEX 文件装入芯片中,采纳 proteus 软件来仿真,检验功能是否能够正常实现.该设计能够实现计时和计分功能,采纳共阴极数码管进行动态显示,加分的部分用按键来完成,每按一次发送一个计数脉冲,计数值加一。但是效果病不是很完美,计时显示部分有时候会出现不稳定的情况,通过对晶振和电容值调整后仍然没有改变效果,而且该设计最大遗憾是没有实现中场时交换比分和结束时进行报警的功能。目录1 概述 41 。 1 进展背景 2 1.2 系统的功能 2 2 系统总体方案及硬件设计 2 2 。 1 系统组成 2 2 。 2 系统定时控制部件设计 3 2 。 3 系统的复位电路设计 3 2 。 4 显示系统的设计 3 3 软件设计 4 3.1 程序流程图 4 3.2 计时部分设计 4 3.3 加分部分设计 5 3.4 显示子程序设计 6 3 。 5 延时子程序设计 7 4 Proteus 软件仿真 8 4 。 1 不工作状态仿真图 8 4.2 计时、计分工作状态仿真图 8 5 课程设计体会 8 参考文献 8 附 1 生成机器代码 9 附 2 源程序代码 9 附 3 系统原理图 : 14 1 概述1。1 进展背景体育竞赛计时记分系统是对体育竞赛过程中所产生的时间、比分等数据进行快速采集记录、加工处理、传递利用的信息系统.根据不同运动项目的不同竞赛规...
