大体积混凝土浇筑降温方案

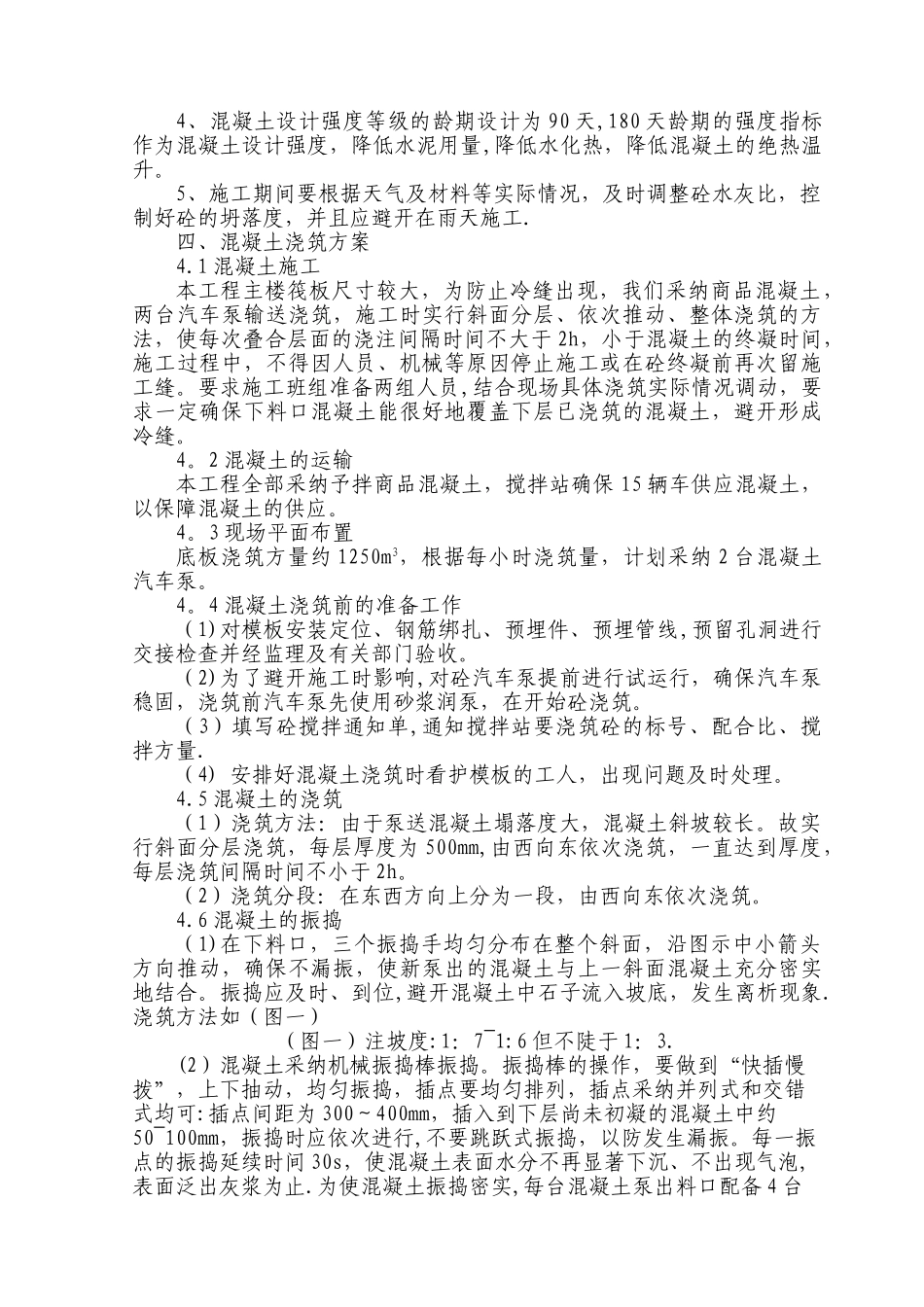

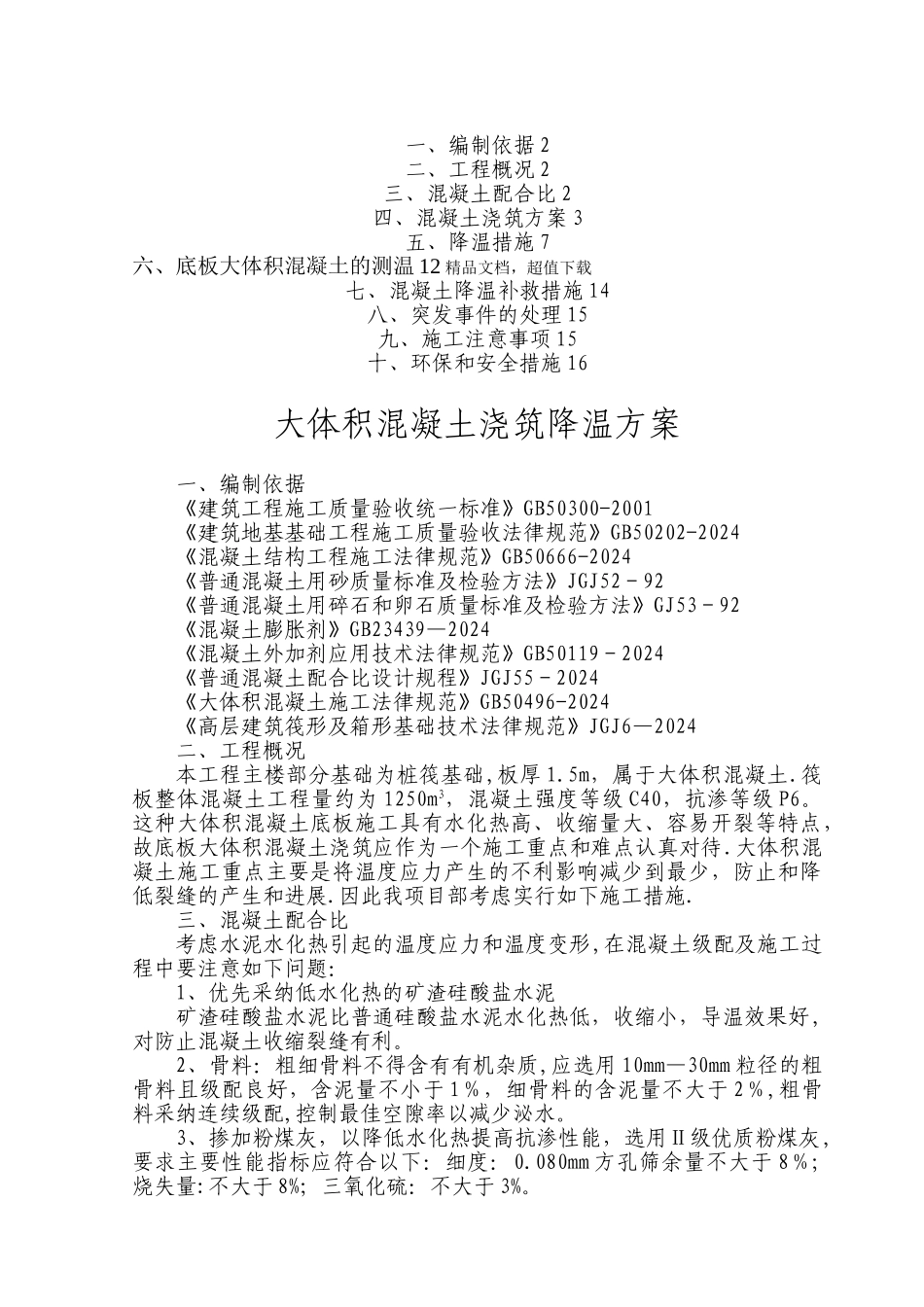

目 录一、编制依据 2二、工程概况 2三、混凝土配合比 2四、混凝土浇筑方案 3五、降温措施 7六、底板大体积混凝土的测温 12 精品文档，超值下载七、混凝土降温补救措施 14八、突发事件的处理 15九、施工注意事项 15十、环保和安全措施 16大体积混凝土浇筑降温方案一、编制依据《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收法律规范》GB50202-2024《混凝土结构工程施工法律规范》GB50666-2024《普通混凝土用砂质量标准及检验方法》JGJ52－92《普通混凝土用碎石和卵石质量标准及检验方法》GJ53－92《混凝土膨胀剂》GB23439—2024《混凝土外加剂应用技术法律规范》GB50119－2024《普通混凝土配合比设计规程》JGJ55－2024《大体积混凝土施工法律规范》GB50496-2024《高层建筑筏形及箱形基础技术法律规范》JGJ6—2024二、工程概况本工程主楼部分基础为桩筏基础,板厚 1.5m，属于大体积混凝土.筏板整体混凝土工程量约为 1250m3，混凝土强度等级 C40，抗渗等级 P6。这种大体积混凝土底板施工具有水化热高、收缩量大、容易开裂等特点，故底板大体积混凝土浇筑应作为一个施工重点和难点认真对待.大体积混凝土施工重点主要是将温度应力产生的不利影响减少到最少，防止和降低裂缝的产生和进展.因此我项目部考虑实行如下施工措施.三、混凝土配合比考虑水泥水化热引起的温度应力和温度变形,在混凝土级配及施工过程中要注意如下问题：1、优先采纳低水化热的矿渣硅酸盐水泥矿渣硅酸盐水泥比普通硅酸盐水泥水化热低，收缩小，导温效果好,对防止混凝土收缩裂缝有利。2、骨料：粗细骨料不得含有有机杂质,应选用 10mm—30mm 粒径的粗骨料且级配良好，含泥量不小于 1％，细骨料的含泥量不大于 2％,粗骨料采纳连续级配,控制最佳空隙率以减少泌水。3、掺加粉煤灰，以降低水化热提高抗渗性能，选用Ⅱ级优质粉煤灰,要求主要性能指标应符合以下：细度：0.080mm 方孔筛余量不大于 8％;烧失量:不大于 8%；三氧化硫：不大于 3%。4、混凝土设计强度等级的龄期设计为 90 天,180 天龄期的强度指标作为混凝土设计强度，降低水泥用量,降低水化热，降低混凝土的绝热温升。5、施工期间要根据天气及材料等实际情况，及时调整砼水灰比，控制好砼的坍落度，并且应避开在雨天施工.四、混凝土浇筑方案4.1 混凝土施工本工程主楼筏板尺寸较大，为防止冷缝出现，我们采纳商品混凝土，两台汽车泵输送浇筑，施工时实行斜面分层、依次推...
