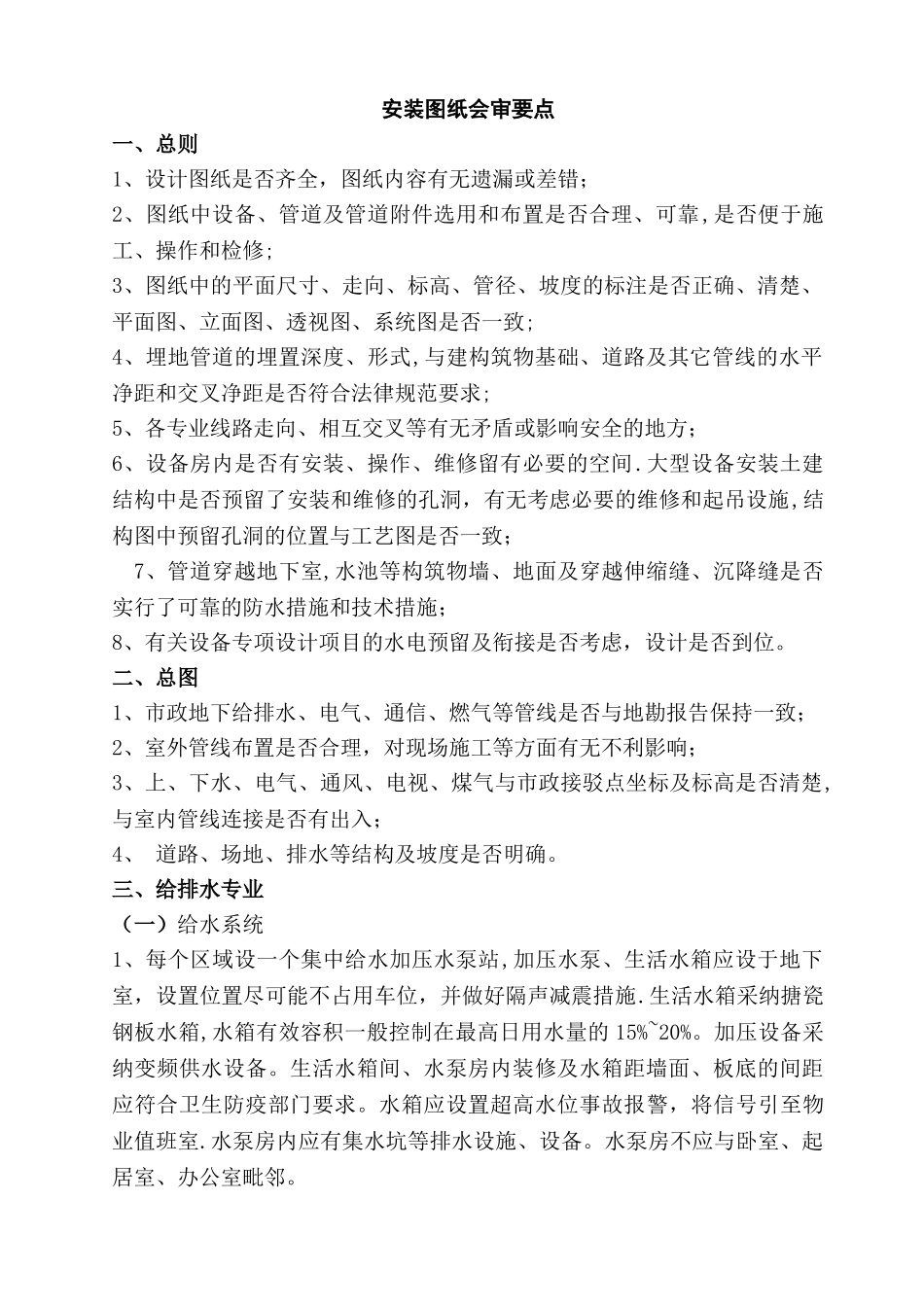

安装图纸会审要点一、总则1、设计图纸是否齐全，图纸内容有无遗漏或差错；2、图纸中设备、管道及管道附件选用和布置是否合理、可靠,是否便于施工、操作和检修;3、图纸中的平面尺寸、走向、标高、管径、坡度的标注是否正确、清楚、平面图、立面图、透视图、系统图是否一致;4、埋地管道的埋置深度、形式,与建构筑物基础、道路及其它管线的水平净距和交叉净距是否符合法律规范要求;5、各专业线路走向、相互交叉等有无矛盾或影响安全的地方；6、设备房内是否有安装、操作、维修留有必要的空间.大型设备安装土建结构中是否预留了安装和维修的孔洞，有无考虑必要的维修和起吊设施,结构图中预留孔洞的位置与工艺图是否一致； 7、管道穿越地下室,水池等构筑物墙、地面及穿越伸缩缝、沉降缝是否实行了可靠的防水措施和技术措施；8、有关设备专项设计项目的水电预留及衔接是否考虑，设计是否到位。二、总图1、市政地下给排水、电气、通信、燃气等管线是否与地勘报告保持一致；2、室外管线布置是否合理，对现场施工等方面有无不利影响；3、上、下水、电气、通风、电视、煤气与市政接驳点坐标及标高是否清楚,与室内管线连接是否有出入；4、 道路、场地、排水等结构及坡度是否明确。三、给排水专业（一）给水系统1、每个区域设一个集中给水加压水泵站,加压水泵、生活水箱应设于地下室，设置位置尽可能不占用车位，并做好隔声减震措施.生活水箱采纳搪瓷钢板水箱,水箱有效容积一般控制在最高日用水量的 15%~20%。加压设备采纳变频供水设备。生活水箱间、水泵房内装修及水箱距墙面、板底的间距应符合卫生防疫部门要求。水箱应设置超高水位事故报警，将信号引至物业值班室.水泵房内应有集水坑等排水设施、设备。水泵房不应与卧室、起居室、办公室毗邻。2、各栋楼给水入楼管方位应考虑室外管网布置的合理性。4 层以下由市政给水管直接供给（了解市政给水压力，一般为 0.3MPa）.5 层以上各层由地块给水加压泵站给水。5 层以上各层是否需竖向分区供水应视楼层数量而定。一般每个供水分区最低用水点静水压力给水应控制在 0.3～0.35MPa，最不利用水点压力控制在 0.15MPa 以上.3、各层管井根据井内立管根数及水表数量确定管井尺寸，水暖管井宜合用。4、给水干、立管、支管、户内管管径应经计算核定，一般每户住宅给水进户管管径控制在 DN20 以内.5、公共卫生间用脚踏式冲洗阀，小便器、洗手盆用非接触式冲洗阀及水龙头。6、不同使用功能的部位应单独供水、单独...
