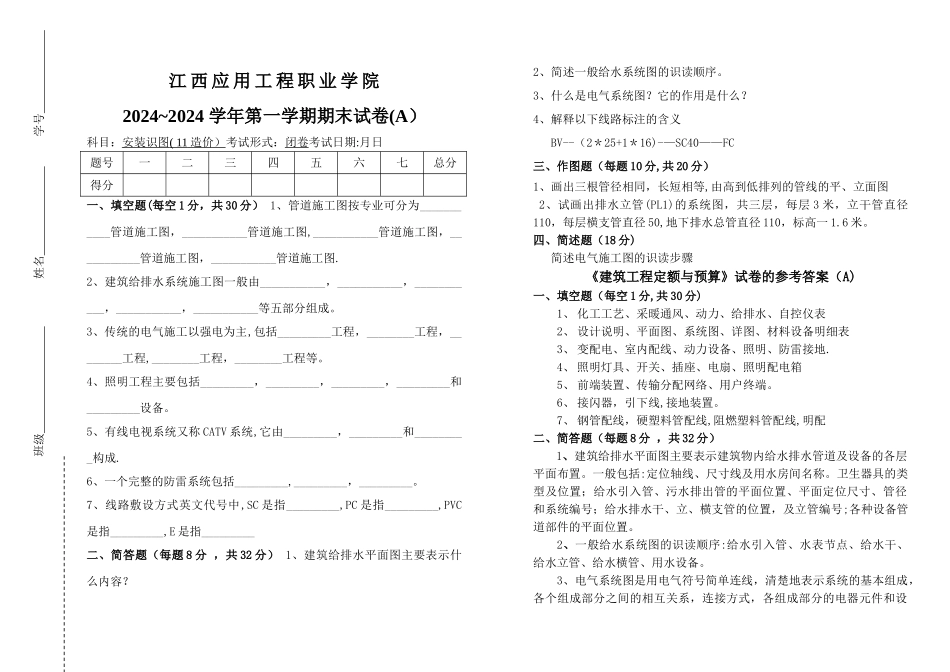

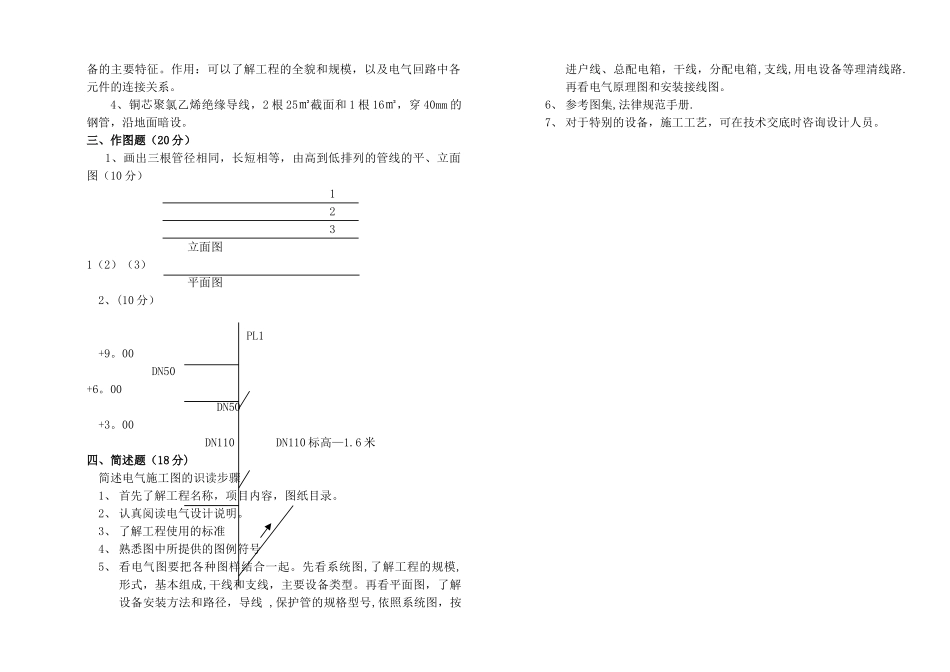

江 西 应 用 工 程 职 业 学 院2024~2024 学年第一学期期末试卷(A）科目：安装识图 ( 11 造价） 考试形式：闭卷考试日期:月日题号一二三四五六七总分得分一、填空题(每空 1 分，共 30 分） 1、管道施工图按专业可分为___________管道施工图，___________管道施工图,___________管道施工图，___________管道施工图，___________管道施工图.2、建筑给排水系统施工图一般由___________，___________，___________，___________，___________等五部分组成。3、传统的电气施工以强电为主,包括_________工程，________工程，________工程,________工程，________工程等。4、照明工程主要包括_________，_________，_________，_________和_________设备。5、有线电视系统又称 CATV 系统,它由_________，_________和_________构成.6、一个完整的防雷系统包括_________,_________，_________。7、线路敷设方式英文代号中,SC 是指_________,PC 是指_________,PVC是指_________,E 是指_________二、简答题（每题 8 分 ，共 32 分） 1、建筑给排水平面图主要表示什么内容？2、简述一般给水系统图的识读顺序。3、什么是电气系统图？它的作用是什么？4、解释以下线路标注的含义BV--（2＊25+1＊16)-—SC40——FC三、作图题（每题 10 分,共 20 分）1、画出三根管径相同，长短相等,由高到低排列的管线的平、立面图2、试画出排水立管(PL1)的系统图，共三层，每层 3 米，立干管直径110，每层横支管直径 50,地下排水总管直径 110，标高一 1.6 米。四、简述题（18 分)简述电气施工图的识读步骤《建筑工程定额与预算》试卷的参考答案（A)一、填空题（每空 1 分,共 30 分)1、 化工工艺、采暖通风、动力、给排水、自控仪表2、 设计说明、平面图、系统图、详图、材料设备明细表3、 变配电、室内配线、动力设备、照明、防雷接地.4、 照明灯具、开关、插座、电扇、照明配电箱5、 前端装置、传输分配网络、用户终端。6、 接闪器，引下线,接地装置。7、 钢管配线，硬塑料管配线,阻燃塑料管配线,明配二、简答题（每题 8 分 ，共 32 分） 1、建筑给排水平面图主要表示建筑物内给水排水管道及设备的各层平面布置。一般包括:定位轴线、尺寸线及用水房间名称。卫生器具的类型及位置；给水引入管、污水排出管的平面位置、平面定位尺寸、管径和系统编号；给水排水干、立、横支管的位置，及立管编号;各种设备管道部件的平面...
