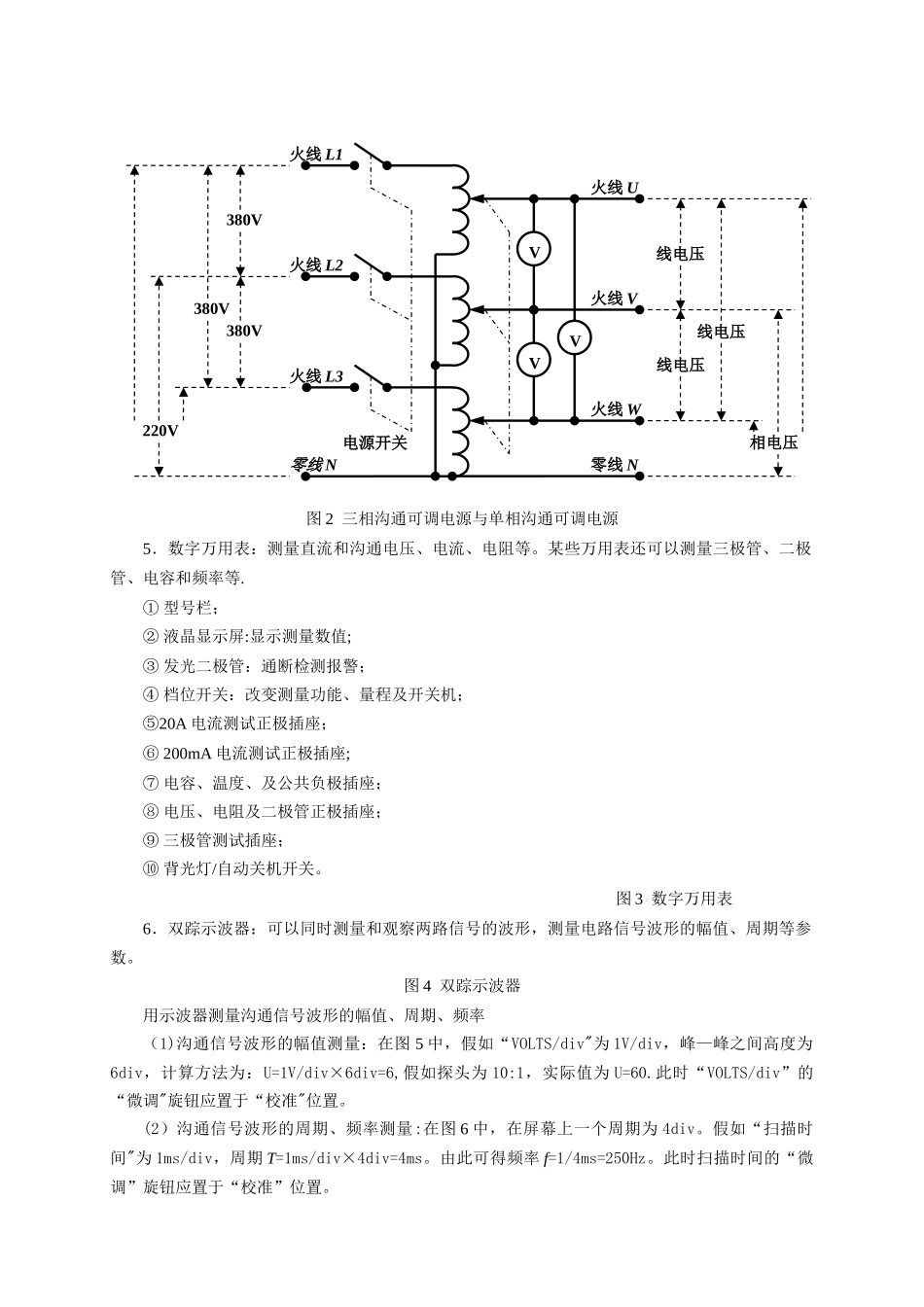

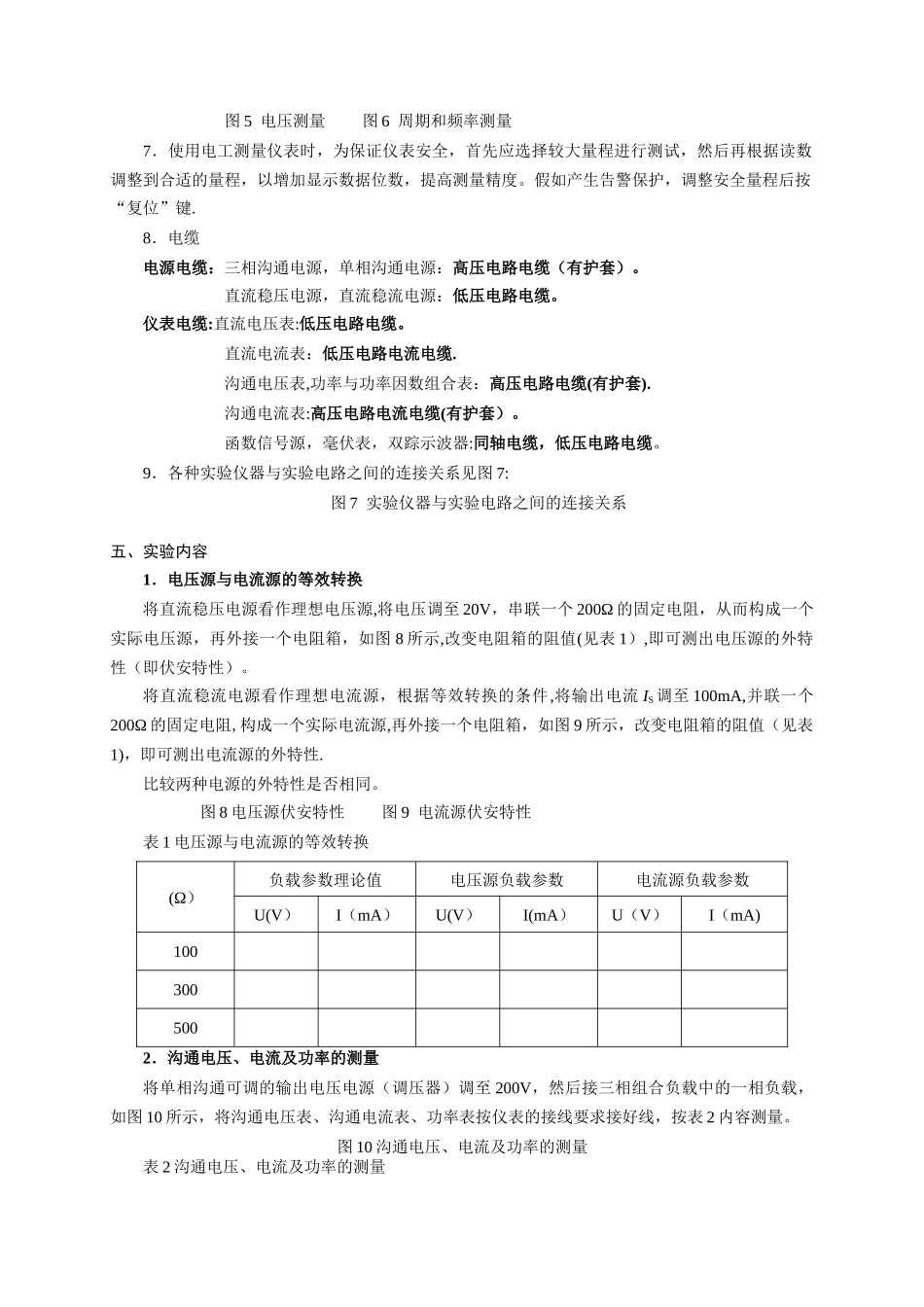

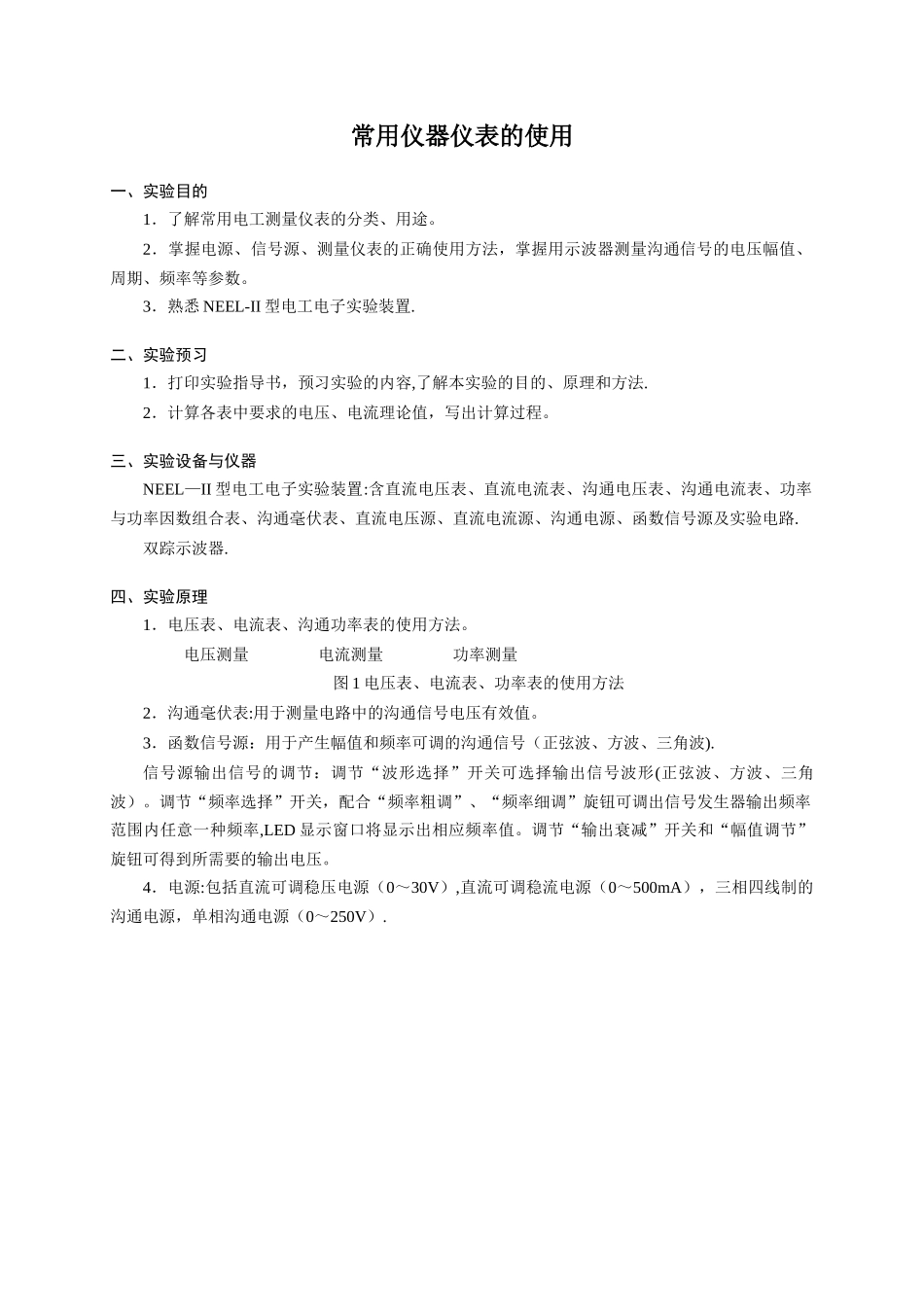

常用仪器仪表的使用一、实验目的1．了解常用电工测量仪表的分类、用途。2．掌握电源、信号源、测量仪表的正确使用方法，掌握用示波器测量沟通信号的电压幅值、周期、频率等参数。3．熟悉 NEEL-II 型电工电子实验装置.二、实验预习1．打印实验指导书，预习实验的内容,了解本实验的目的、原理和方法.2．计算各表中要求的电压、电流理论值，写出计算过程。三、实验设备与仪器NEEL—II 型电工电子实验装置:含直流电压表、直流电流表、沟通电压表、沟通电流表、功率与功率因数组合表、沟通毫伏表、直流电压源、直流电流源、沟通电源、函数信号源及实验电路.双踪示波器.四、实验原理1．电压表、电流表、沟通功率表的使用方法。电压测量 电流测量 功率测量图 1 电压表、电流表、功率表的使用方法2．沟通毫伏表:用于测量电路中的沟通信号电压有效值。3．函数信号源：用于产生幅值和频率可调的沟通信号（正弦波、方波、三角波).信号源输出信号的调节：调节“波形选择”开关可选择输出信号波形(正弦波、方波、三角波）。调节“频率选择”开关，配合“频率粗调”、“频率细调”旋钮可调出信号发生器输出频率范围内任意一种频率,LED 显示窗口将显示出相应频率值。调节“输出衰减”开关和“幅值调节”旋钮可得到所需要的输出电压。4．电源:包括直流可调稳压电源（0～30V）,直流可调稳流电源（0～500mA），三相四线制的沟通电源，单相沟通电源（0～250V）.图 2 三相沟通可调电源与单相沟通可调电源5．数字万用表：测量直流和沟通电压、电流、电阻等。某些万用表还可以测量三极管、二极管、电容和频率等.① 型号栏；② 液晶显示屏:显示测量数值;③ 发光二极管：通断检测报警；④ 档位开关：改变测量功能、量程及开关机；⑤20A 电流测试正极插座；⑥ 200mA 电流测试正极插座;⑦ 电容、温度、及公共负极插座；⑧ 电压、电阻及二极管正极插座；⑨ 三极管测试插座；⑩ 背光灯/自动关机开关。图 3 数字万用表6．双踪示波器：可以同时测量和观察两路信号的波形，测量电路信号波形的幅值、周期等参数。图 4 双踪示波器用示波器测量沟通信号波形的幅值、周期、频率（1)沟通信号波形的幅值测量：在图 5 中，假如“VOLTS/div"为 1V/div，峰—峰之间高度为6div，计算方法为：U=1V/div×6div=6,假如探头为 10:1，实际值为 U=60.此时“VOLTS/div”的“微调"旋钮应置于“校准"位置。(2）沟通信号波形的周期、频率测量:在图 6 中，在屏幕上一个周...
