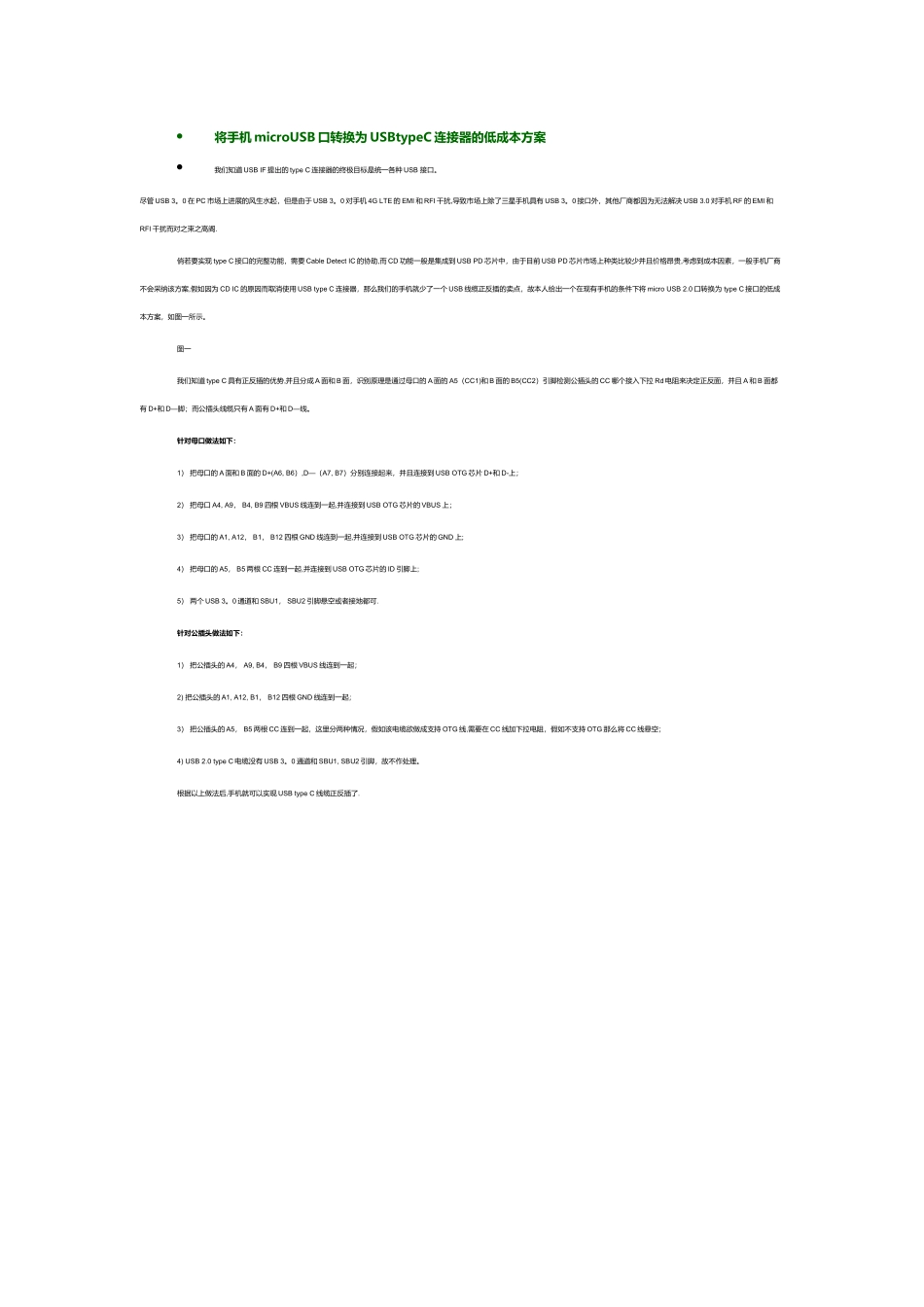

将手机 microUSB 口转换为 USBtypeC 连接器的低成本方案我们知道 USB IF 提出的 type C 连接器的终极目标是统一各种 USB 接口。尽管 USB 3。0 在 PC 市场上进展的风生水起，但是由于 USB 3。0 对手机 4G LTE 的 EMI 和 RFI 干扰,导致市场上除了三星手机具有 USB 3。0 接口外，其他厂商都因为无法解决 USB 3.0 对手机 RF 的 EMI 和RFI 干扰而对之束之高阁.倘若要实现 type C 接口的完整功能，需要 Cable Detect IC 的协助,而 CD 功能一般是集成到 USB PD 芯片中，由于目前 USB PD 芯片市场上种类比较少并且价格昂贵,考虑到成本因素，一般手机厂商不会采纳该方案,假如因为 CD IC 的原因而取消使用 USB type C 连接器，那么我们的手机就少了一个 USB 线缆正反插的卖点，故本人给出一个在现有手机的条件下将 micro USB 2.0 口转换为 type C 接口的低成本方案，如图一所示。图一我们知道 type C 具有正反插的优势,并且分成 A 面和 B 面，识别原理是通过母口的 A 面的 A5（CC1)和 B 面的 B5(CC2）引脚检测公插头的 CC 哪个接入下拉 Rd 电阻来决定正反面，并且 A 和 B 面都有 D+和 D—脚；而公插头线缆只有 A 面有 D+和 D—线。针对母口做法如下：1） 把母口的 A 面和 B 面的 D+(A6, B6）,D—（A7, B7）分别连接起来，并且连接到 USB OTG 芯片 D+和 D-上；2） 把母口 A4, A9， B4, B9 四根 VBUS 线连到一起,并连接到 USB OTG 芯片的 VBUS 上；3） 把母口的 A1, A12， B1， B12 四根 GND 线连到一起,并连接到 USB OTG 芯片的 GND 上;4） 把母口的 A5， B5 两根 CC 连到一起,并连接到 USB OTG 芯片的 ID 引脚上;5） 两个 USB 3。0 通道和 SBU1， SBU2 引脚悬空或者接地都可.针对公插头做法如下：1） 把公插头的 A4， A9, B4， B9 四根 VBUS 线连到一起；2) 把公插头的 A1, A12, B1， B12 四根 GND 线连到一起；3） 把公插头的 A5， B5 两根 CC 连到一起，这里分两种情况，假如该电缆欲做成支持 OTG 线,需要在 CC 线加下拉电阻，假如不支持 OTG 那么将 CC 线悬空；4) USB 2.0 type C 电缆没有 USB 3。0 通道和 SBU1, SBU2 引脚，故不作处理。根据以上做法后,手机就可以实现 USB type C 线缆正反插了.
