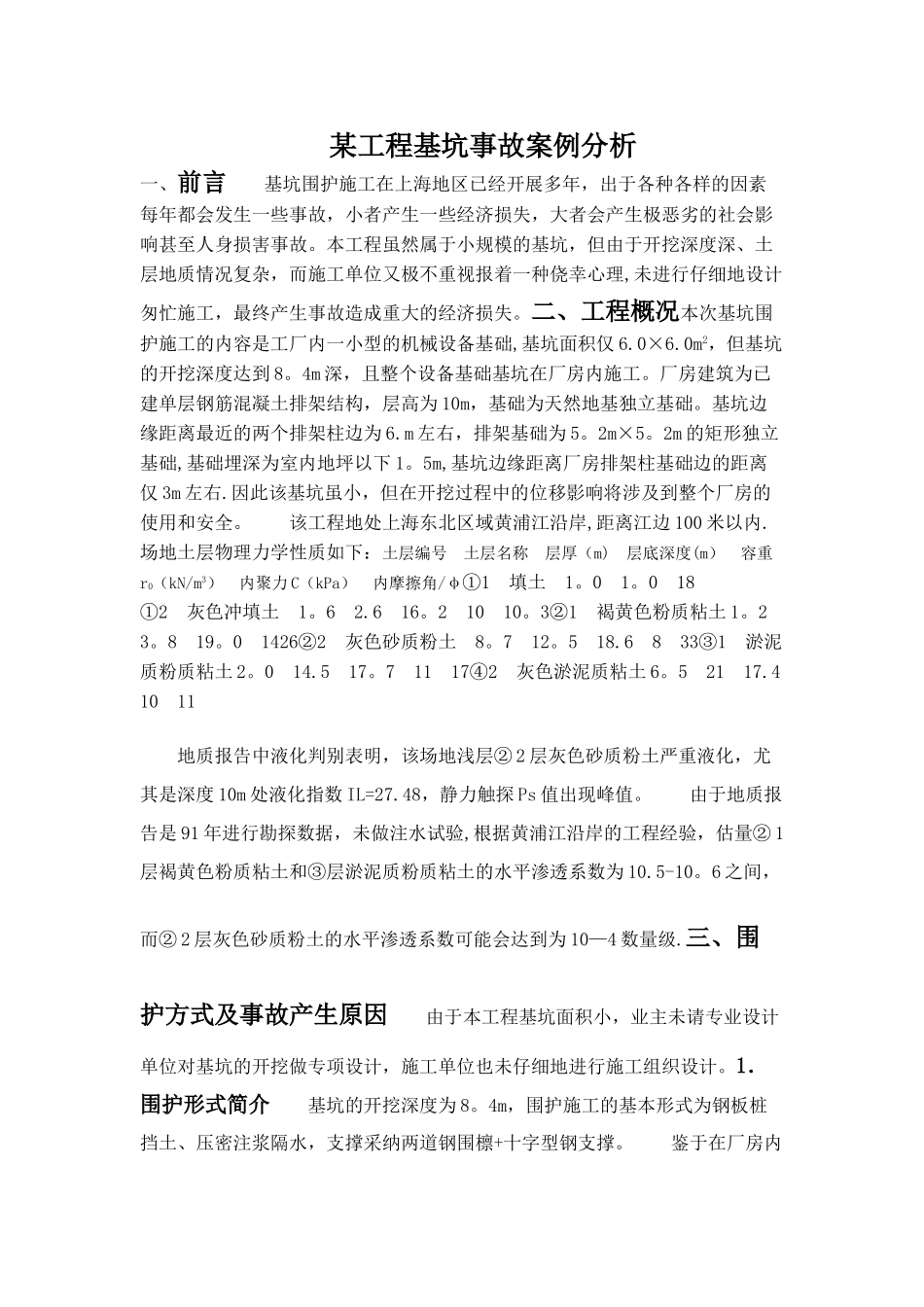

某工程基坑事故案例分析一、前言 基坑围护施工在上海地区已经开展多年,出于各种各样的因素每年都会发生一些事故,小者产生一些经济损失,大者会产生极恶劣的社会影响甚至人身损害事故。本工程虽然属于小规模的基坑,但由于开挖深度深、土层地质情况复杂,而施工单位又极不重视报着一种侥幸心理,未进行仔细地设计匆忙施工,最终产生事故造成重大的经济损失。二、工程概况本次基坑围护施工的内容是工厂内一小型的机械设备基础,基坑面积仅 6.0×6.0m2,但基坑的开挖深度达到 8。4m 深,且整个设备基础基坑在厂房内施工。厂房建筑为已建单层钢筋混凝土排架结构,层高为 10m,基础为天然地基独立基础。基坑边缘距离最近的两个排架柱边为 6.m 左右,排架基础为 5。2m×5。2m 的矩形独立基础,基础埋深为室内地坪以下 1。5m,基坑边缘距离厂房排架柱基础边的距离仅 3m 左右.因此该基坑虽小,但在开挖过程中的位移影响将涉及到整个厂房的使用和安全。 该工程地处上海东北区域黄浦江沿岸,距离江边 100 米以内.场地土层物理力学性质如下:土层编号 土层名称 层厚(m) 层底深度(m) 容重r0(kN/m3) 内聚力 C(kPa) 内摩擦角/φ①1 填土 1。0 1。0 18 ①2 灰色冲填土 1。6 2.6 16。2 10 10。3②1 褐黄色粉质粘土 1。2 3。8 19。0 1426②2 灰色砂质粉土 8。7 12。5 18.6 8 33③1 淤泥质粉质粘土 2。0 14.5 17。7 11 17④2 灰色淤泥质粘土 6。5 21 17.410 11地质报告中液化判别表明,该场地浅层② 2 层灰色砂质粉土严重液化,尤其是深度 10m 处液化指数 IL=27.48,静力触探 Ps 值出现峰值。 由于地质报告是 91 年进行勘探数据,未做注水试验,根据黄浦江沿岸的工程经验,估量② 1层褐黄色粉质粘土和③层淤泥质粉质粘土的水平渗透系数为 10.5-10。6 之间,而② 2 层灰色砂质粉土的水平渗透系数可能会达到为 10—4 数量级.三、围护方式及事故产生原因 由于本工程基坑面积小,业主未请专业设计单位对基坑的开挖做专项设计,施工单位也未仔细地进行施工组织设计。1.围护形式简介 基坑的开挖深度为 8。4m,围护施工的基本形式为钢板桩挡土、压密注浆隔水,支撑采纳两道钢围檩+十字型钢支撑。 鉴于在厂房内施工,厂房层高仅为 10m,钢板桩的长度和机具设备均受到层高的限制。因此施工中先放坡挖土 2。5m 后落坑打钢板桩,钢板桩为拉森Ⅳ,长度为 9m。插入深度为坑底以下仅 3。1m。 ...
