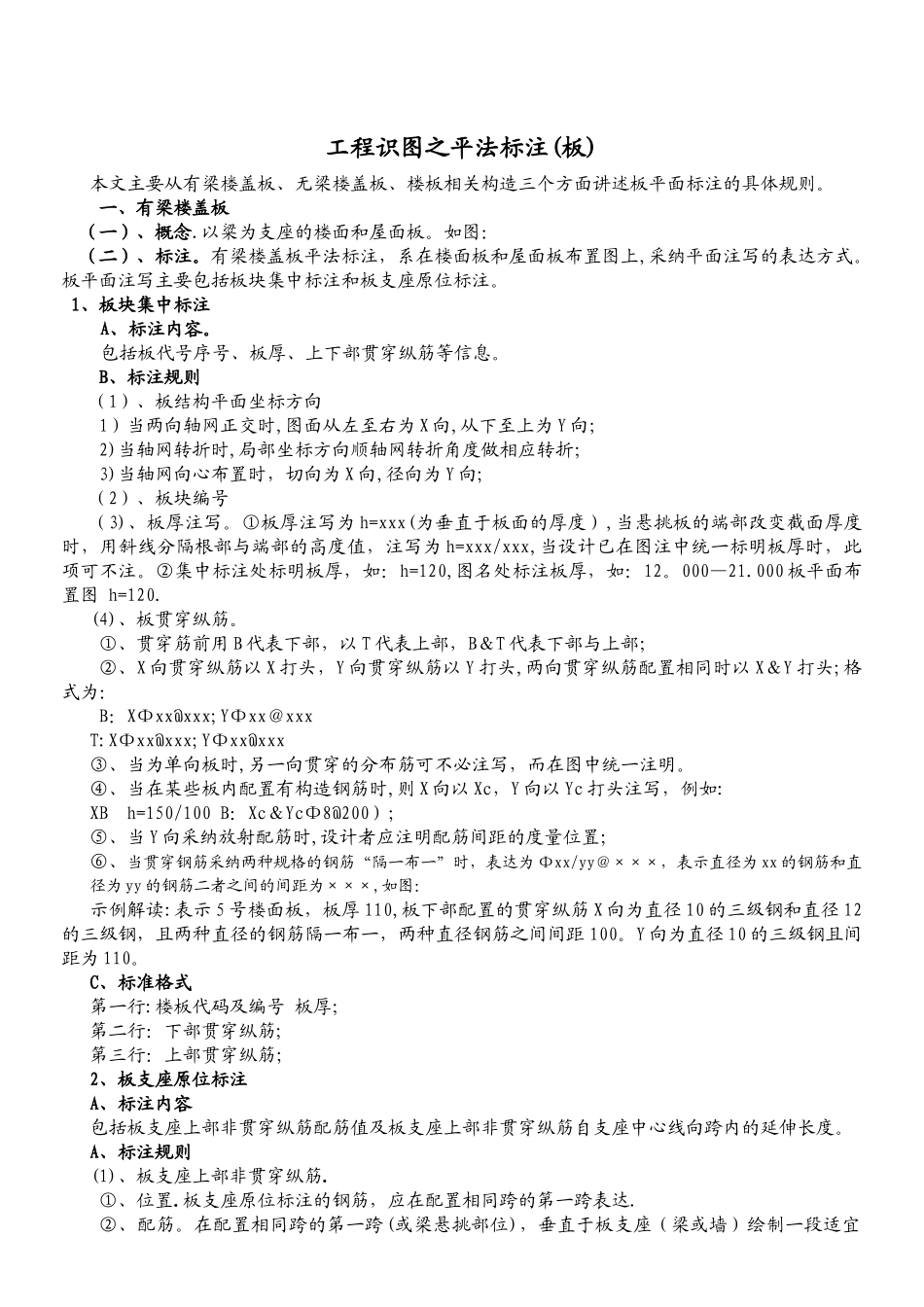

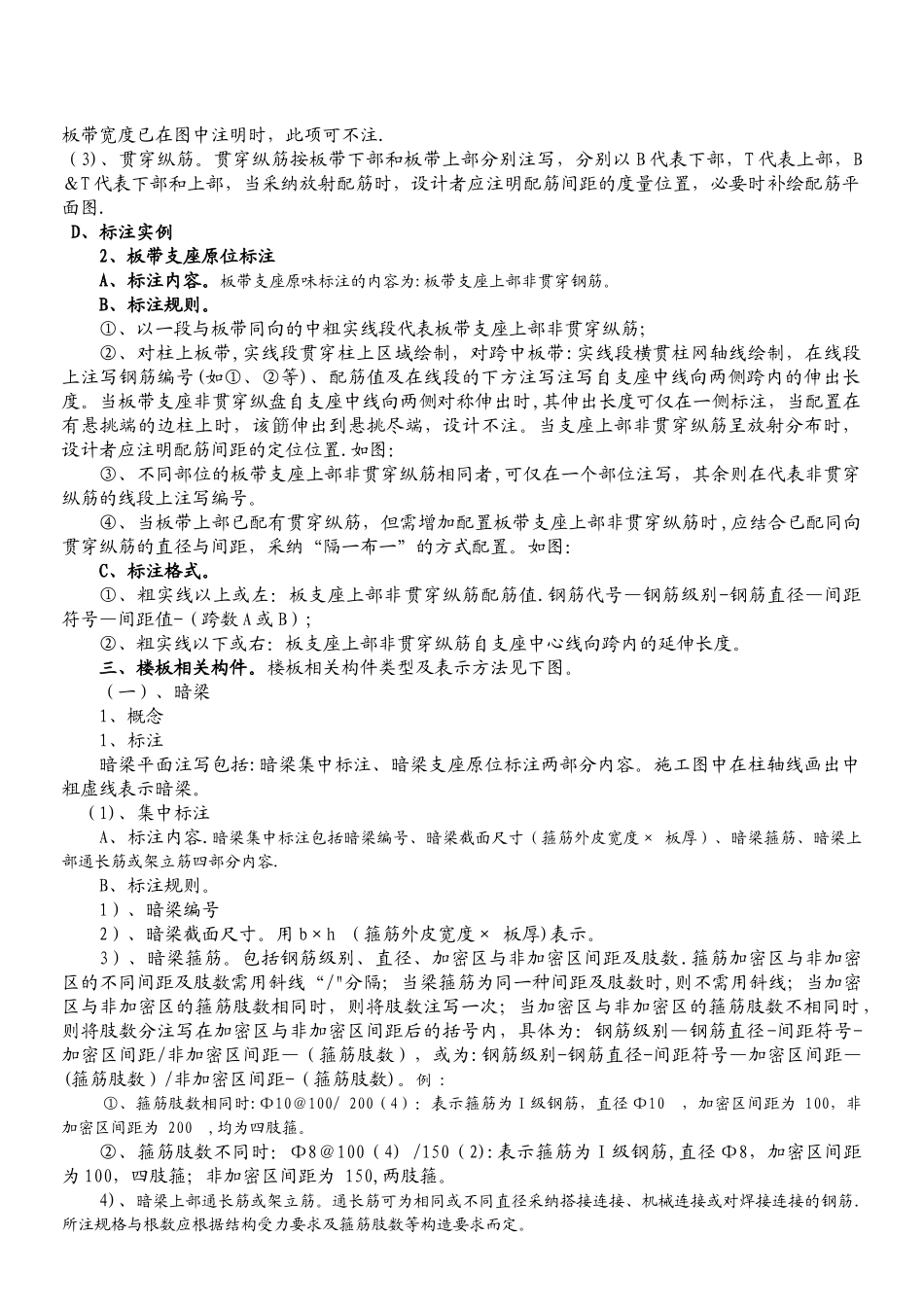

工程识图之平法标注(板) 本文主要从有梁楼盖板、无梁楼盖板、楼板相关构造三个方面讲述板平面标注的具体规则。一、有梁楼盖板（一）、概念.以粱为支座的楼面和屋面板。如图：（二）、标注。有梁楼盖板平法标注，系在楼面板和屋面板布置图上,采纳平面注写的表达方式。板平面注写主要包括板块集中标注和板支座原位标注。 1、板块集中标注A、标注内容。包括板代号序号、板厚、上下部贯穿纵筋等信息。B、标注规则（1）、板结构平面坐标方向1）当两向轴网正交时,图面从左至右为 X 向,从下至上为 Y 向；2)当轴网转折时,局部坐标方向顺轴网转折角度做相应转折；3)当轴网向心布置时，切向为 X 向,径向为 Y 向;（2）、板块编号（3)、板厚注写。①板厚注写为 h=xxx(为垂直于板面的厚度）,当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为 h=xxx/xxx,当设计已在图注中统一标明板厚时，此项可不注。②集中标注处标明板厚，如：h=120,图名处标注板厚，如：12。000—21.000 板平面布置图 h=120.(4)、板贯穿纵筋。①、贯穿筋前用 B 代表下部，以 T 代表上部，B＆T 代表下部与上部；②、X 向贯穿纵筋以 X 打头，Y 向贯穿纵筋以 Y 打头,两向贯穿纵筋配置相同时以 X＆Y 打头;格式为：B：XΦxx@xxx;YΦxx＠xxxT:XΦxx@xxx;YΦxx@xxx③、当为单向板时,另一向贯穿的分布筋可不必注写，而在图中统一注明。④、当在某些板内配置有构造钢筋时,则 X 向以 Xc，Y 向以 Yc 打头注写，例如:XB h=150/100 B：Xc＆YcΦ8@200）；⑤、当 Y 向采纳放射配筋时,设计者应注明配筋间距的度量位置；⑥、当贯穿钢筋采纳两种规格的钢筋“隔一布一”时，表达为 Φxx/yy＠×××，表示直径为 xx 的钢筋和直径为 yy 的钢筋二者之间的间距为×××,如图：示例解读:表示 5 号楼面板，板厚 110,板下部配置的贯穿纵筋 X 向为直径 10 的三级钢和直径 12的三级钢，且两种直径的钢筋隔一布一，两种直径钢筋之间间距 100。Y 向为直径 10 的三级钢且间距为 110。C、标准格式第一行:楼板代码及编号 板厚；第二行：下部贯穿纵筋;第三行：上部贯穿纵筋；2、板支座原位标注A、标注内容包括板支座上部非贯穿纵筋配筋值及板支座上部非贯穿纵筋自支座中心线向跨内的延伸长度。A、标注规则(1)、板支座上部非贯穿纵筋.①、位置.板支座原位标注的钢筋，应在配置相同跨的第一跨表达.②、配筋。在配置相同跨的第一跨(或梁悬挑部位)，垂...
