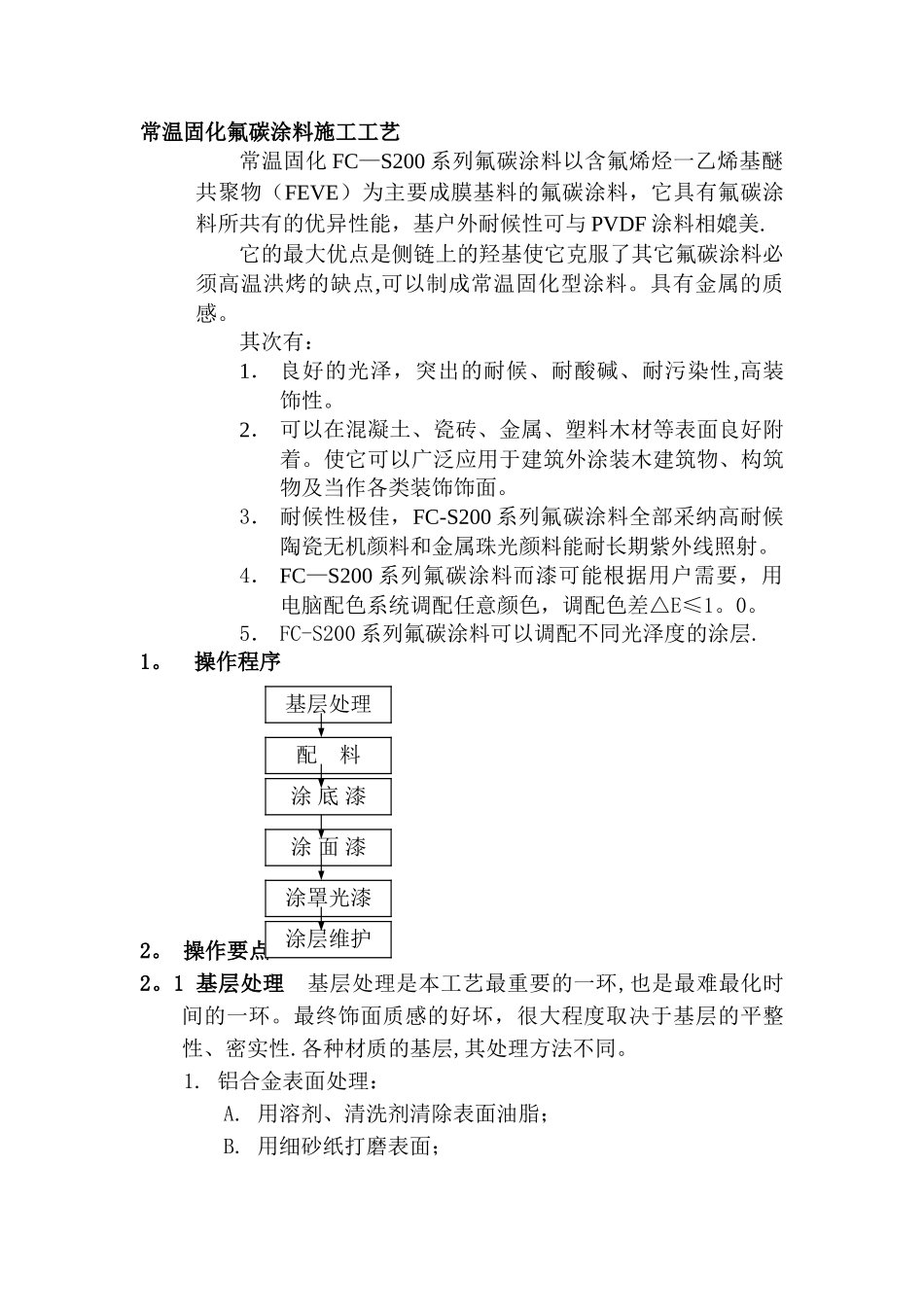

常温固化氟碳涂料施工工艺

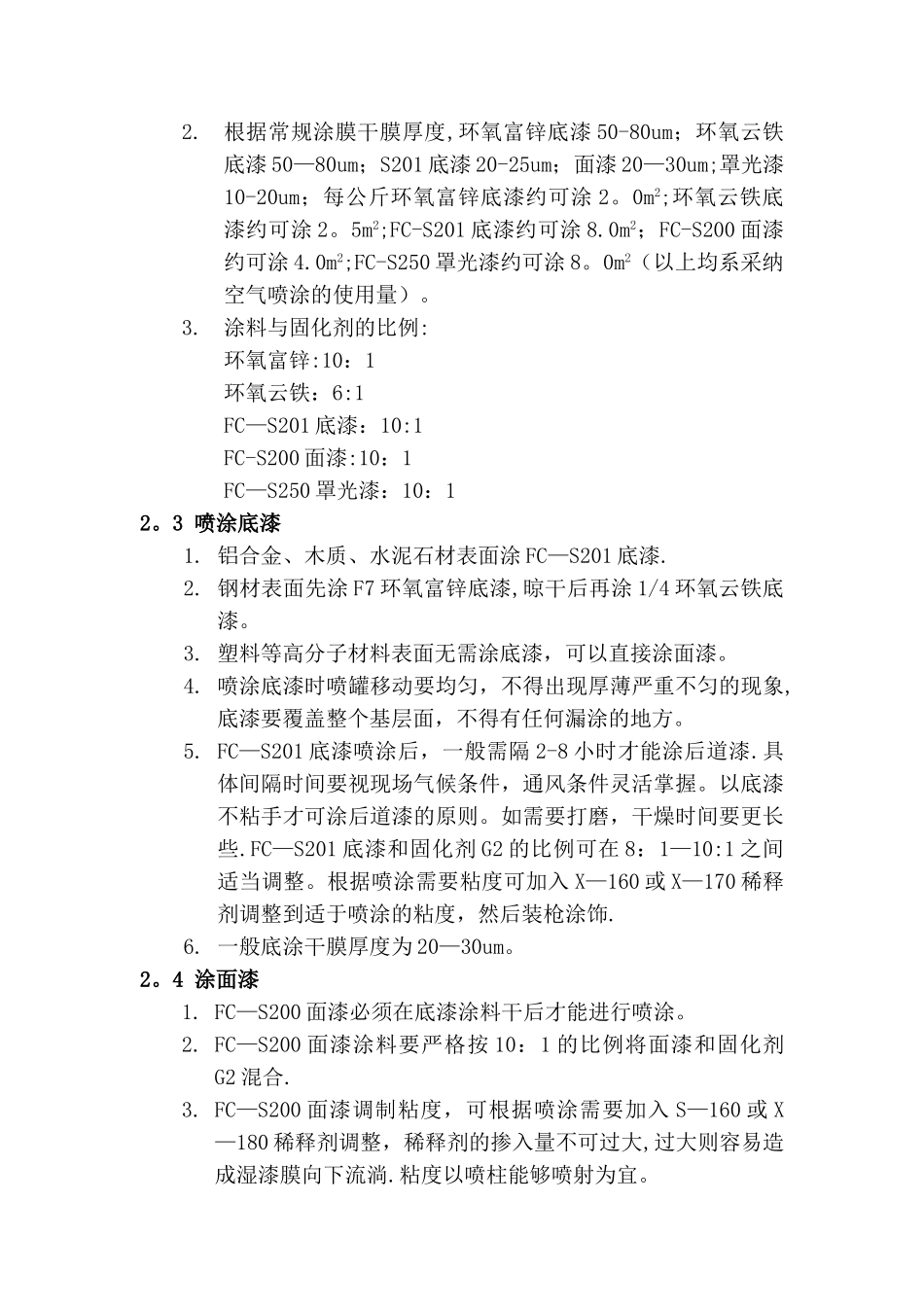

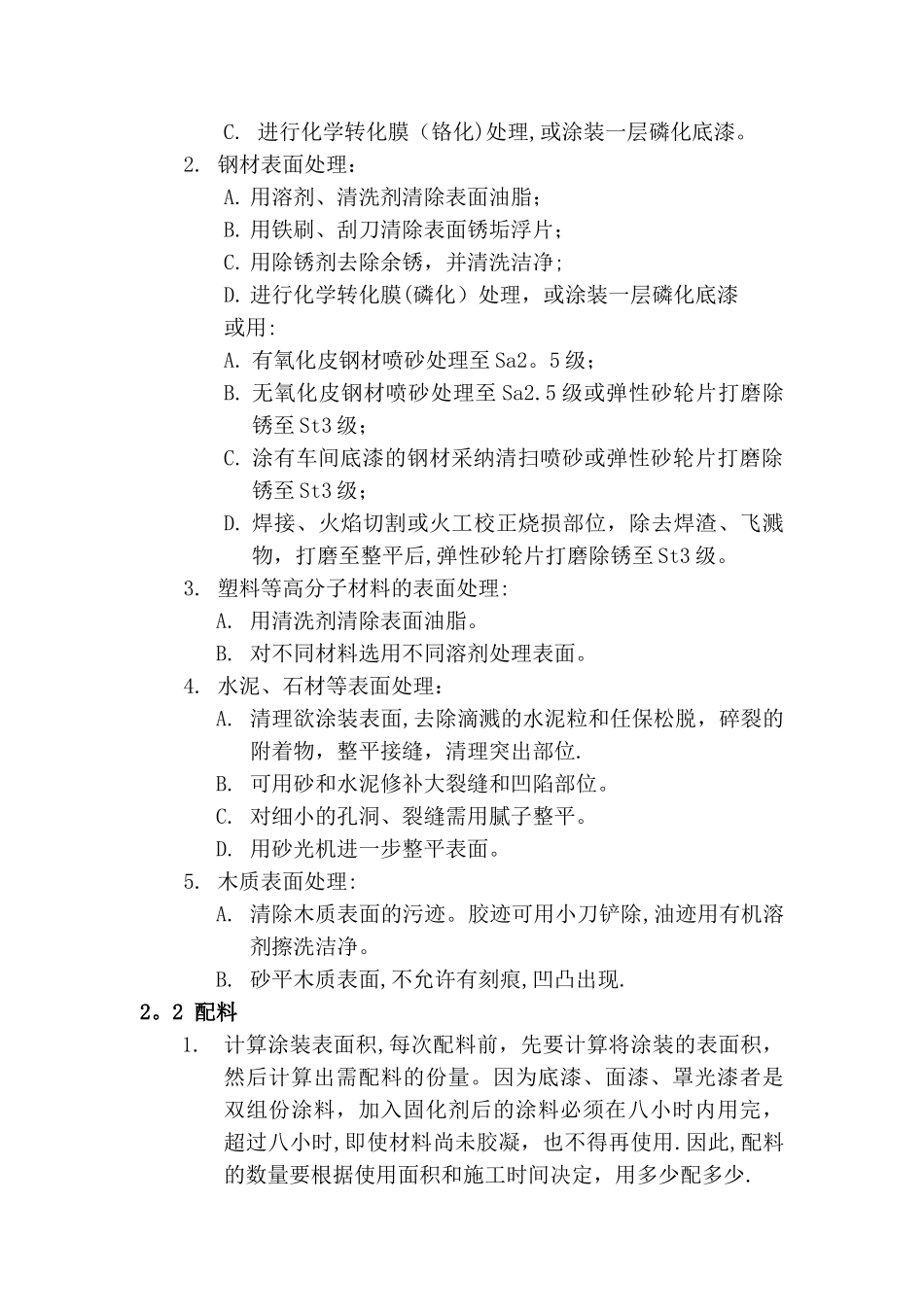

常温固化氟碳涂料施工工艺常温固化 FC—S200 系列氟碳涂料以含氟烯烃一乙烯基醚共聚物（FEVE）为主要成膜基料的氟碳涂料，它具有氟碳涂料所共有的优异性能，基户外耐候性可与 PVDF 涂料相媲美.它的最大优点是侧链上的羟基使它克服了其它氟碳涂料必须高温洪烤的缺点,可以制成常温固化型涂料。具有金属的质感。其次有：1． 良好的光泽，突出的耐候、耐酸碱、耐污染性,高装饰性。2． 可以在混凝土、瓷砖、金属、塑料木材等表面良好附着。使它可以广泛应用于建筑外涂装木建筑物、构筑物及当作各类装饰饰面。3． 耐候性极佳，FC-S200 系列氟碳涂料全部采纳高耐候陶瓷无机颜料和金属珠光颜料能耐长期紫外线照射。4． FC—S200 系列氟碳涂料而漆可能根据用户需要，用电脑配色系统调配任意颜色，调配色差△E≤1。0。5． FC-S200 系列氟碳涂料可以调配不同光泽度的涂层.1。 操作程序2。 操作要点2。1 基层处理 基层处理是本工艺最重要的一环,也是最难最化时间的一环。最终饰面质感的好坏，很大程度取决于基层的平整性、密实性.各种材质的基层,其处理方法不同。1. 铝合金表面处理：A. 用溶剂、清洗剂清除表面油脂；B. 用细砂纸打磨表面；基层处理配 料涂 底 漆涂 面 漆涂罩光漆涂层维护C. 进行化学转化膜（铬化)处理,或涂装一层磷化底漆。2. 钢材表面处理：A. 用溶剂、清洗剂清除表面油脂；B. 用铁刷、刮刀清除表面锈垢浮片；C. 用除锈剂去除余锈，并清洗洁净;D. 进行化学转化膜(磷化）处理，或涂装一层磷化底漆或用:A. 有氧化皮钢材喷砂处理至 Sa2。5 级；B. 无氧化皮钢材喷砂处理至 Sa2.5 级或弹性砂轮片打磨除锈至 St3 级；C. 涂有车间底漆的钢材采纳清扫喷砂或弹性砂轮片打磨除锈至 St3 级；D. 焊接、火焰切割或火工校正烧损部位，除去焊渣、飞溅物，打磨至整平后,弹性砂轮片打磨除锈至 St3 级。3. 塑料等高分子材料的表面处理:A. 用清洗剂清除表面油脂。B. 对不同材料选用不同溶剂处理表面。4. 水泥、石材等表面处理：A. 清理欲涂装表面,去除滴溅的水泥粒和任保松脱，碎裂的附着物，整平接缝，清理突出部位.B. 可用砂和水泥修补大裂缝和凹陷部位。C. 对细小的孔洞、裂缝需用腻子整平。D. 用砂光机进一步整平表面。5. 木质表面处理:A. 清除木质表面的污迹。胶迹可用小刀铲除,油迹用有机溶剂擦洗洁净。B. 砂平木质表面,不允许有刻痕,凹凸出现.2。2 配料1.计算涂装表面积,每次配料前，先要计算将...
