机房配电设备原址替换或扩容注意事项及案例

机房配电设备原址替换或扩容注意事项及案例_第1页
1/9
机房配电设备原址替换或扩容注意事项及案例_第2页
2/9
机房配电设备原址替换或扩容注意事项及案例_第3页
3/9

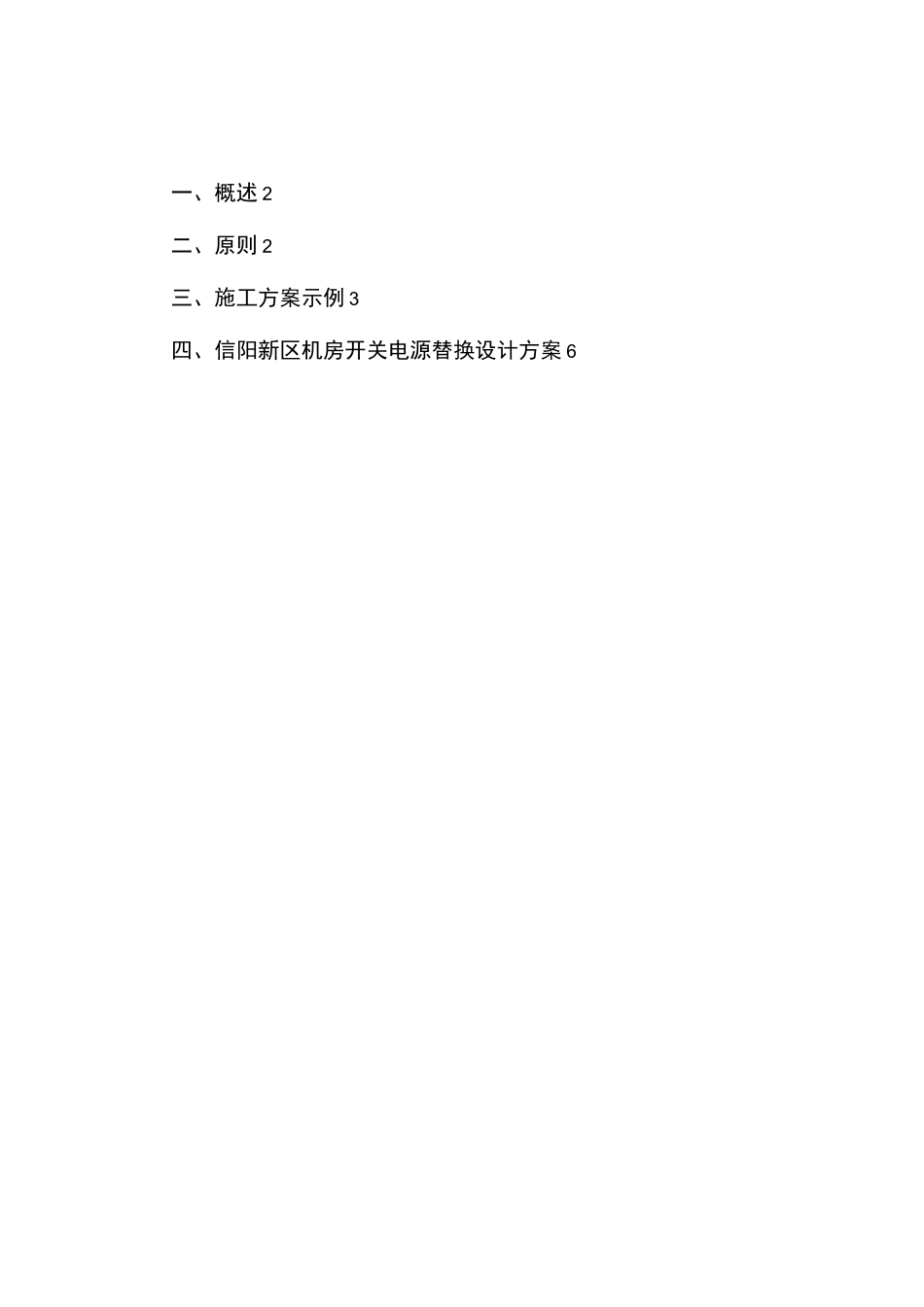

一、概述 2二、原则 2三、施工方案示例 3四、信阳新区机房开关电源替换设计方案 6一、概述因受机房空间限制,机房直流配电设备更新需要在原址倒换割接,交流配电系统改造,也以交流配电箱端子扩容改造为主。本文件仅适用于河南省高速公路机电接入机房的-48V 直流电源系统替换割接,蓄电池组替换割接,220V/380V 交流配电箱扩容端子使用。二、原则(1) 施工人员有资质、有经验。带电作业,要求施工人员具有电工证等相关从业资格,并具有一定施工经验。(2) 施工有方案,方案需通过评审。施工前,充分熟悉本次操作电源系统连接现状,施工界面,制定切实可行施工方案,施工方案应具有针对性,严格遵循一个机房一个方案;施工方案应能简洁、完整体现施工准备情况。施工方案具体应包括:本次施工电源系统现状描述(电源设备系统连接情况)、施工工具准备、人员资质说明、施工步骤等内容,施工方案应报建设单位电源专业主管评审,割接方案经评审通过后,再组织实施。(3) 施工前有准备,施工中有监督,施工后有验收。人员准备,工具准备,配套电缆线、铜鼻子等材料准备;监督施工准备是否充分,施工操作是否规范,施工场地是否整洁;及时组织验收,验收内容应包括接线是否牢固,线缆及接头是否漏铜,标签是否规范,场地是否整洁,加电后运行情况,拆除的设备处理是否合适等。(4) 务必确保人员及设备安全,人员、设备做好绝缘防护,避免出现短路事故。尤其注意交流电施工操作的人员安全,务必做好绝缘防护,不具备带电施工条件的,应考虑断电作业;务必注意交、直流系统设备安全,确保配电系统运行平稳,施工过程中严禁出现短路事故,如正负极短接、工料遗漏造成短路等。(5) 施工时间应安排在对业务影响最小的时段。应合理安排施工时间,避开国家法定节假日和重要会议、比赛、展览等活动日期,合1、施工现状、任务、理规划施工步骤,建议施工割接安排在午夜或凌晨业务量较小的时间段进行,并遵循先放通电缆,再进行断电割接的顺序,最大限度减少断电风险带来的影响。三、施工方案示例本次施工涉及 XX 机房 XX 开关电源系统(20XX 年投入使用,现已达报废年限),设备型号 XX,系统容量 XX,交流从 XX 引接,现主路负载 XXA、备路负载 XXA,负载有 XX 业务系统。目标:将老旧设备原址替换更新。影响范围:若断电割接,影响 XX 业务系统。本次-48V 直流系统施工,采用带电割接,原则上不会造成设备掉电或业务中断。2、施工准备情况了解...
