建筑工程BIM模型创建与交付标准

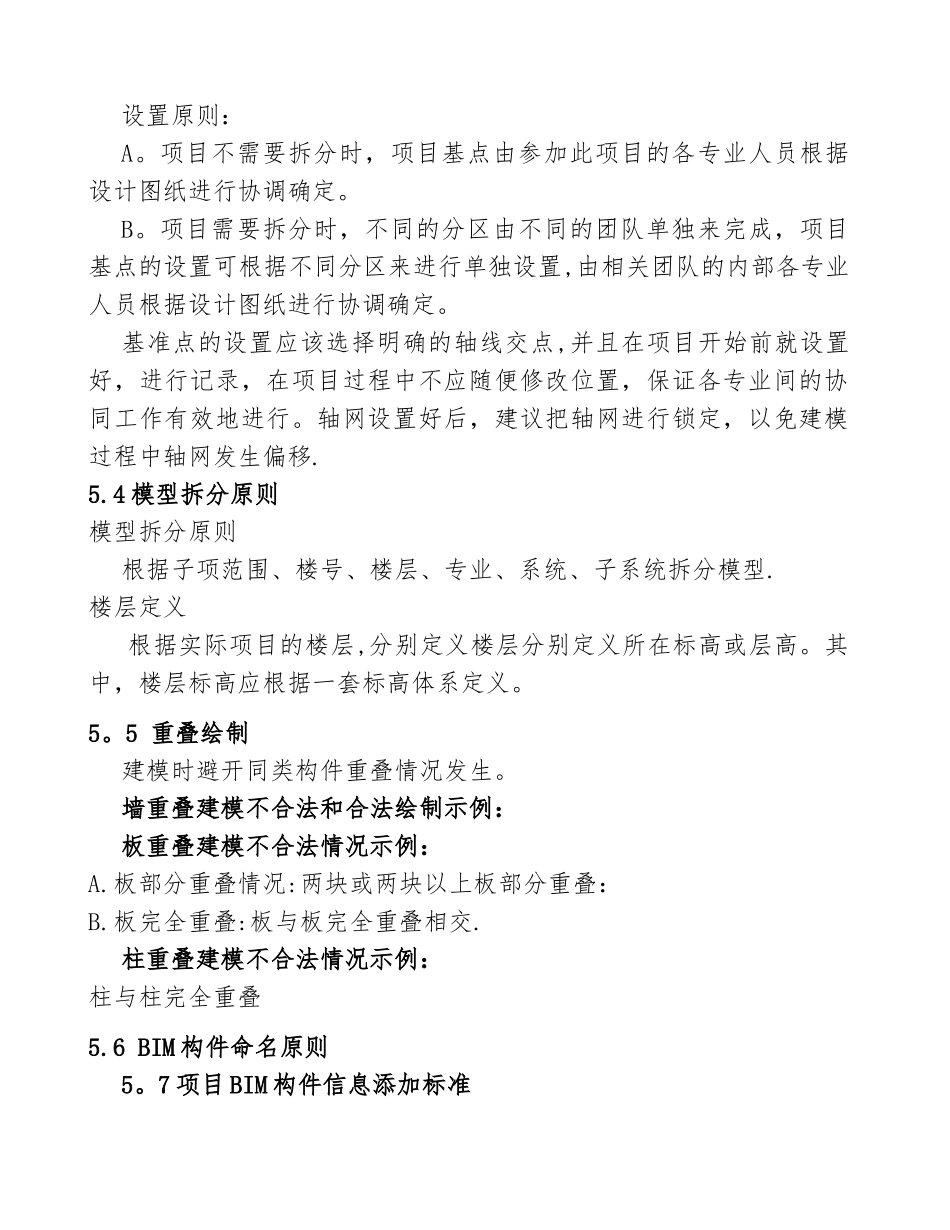

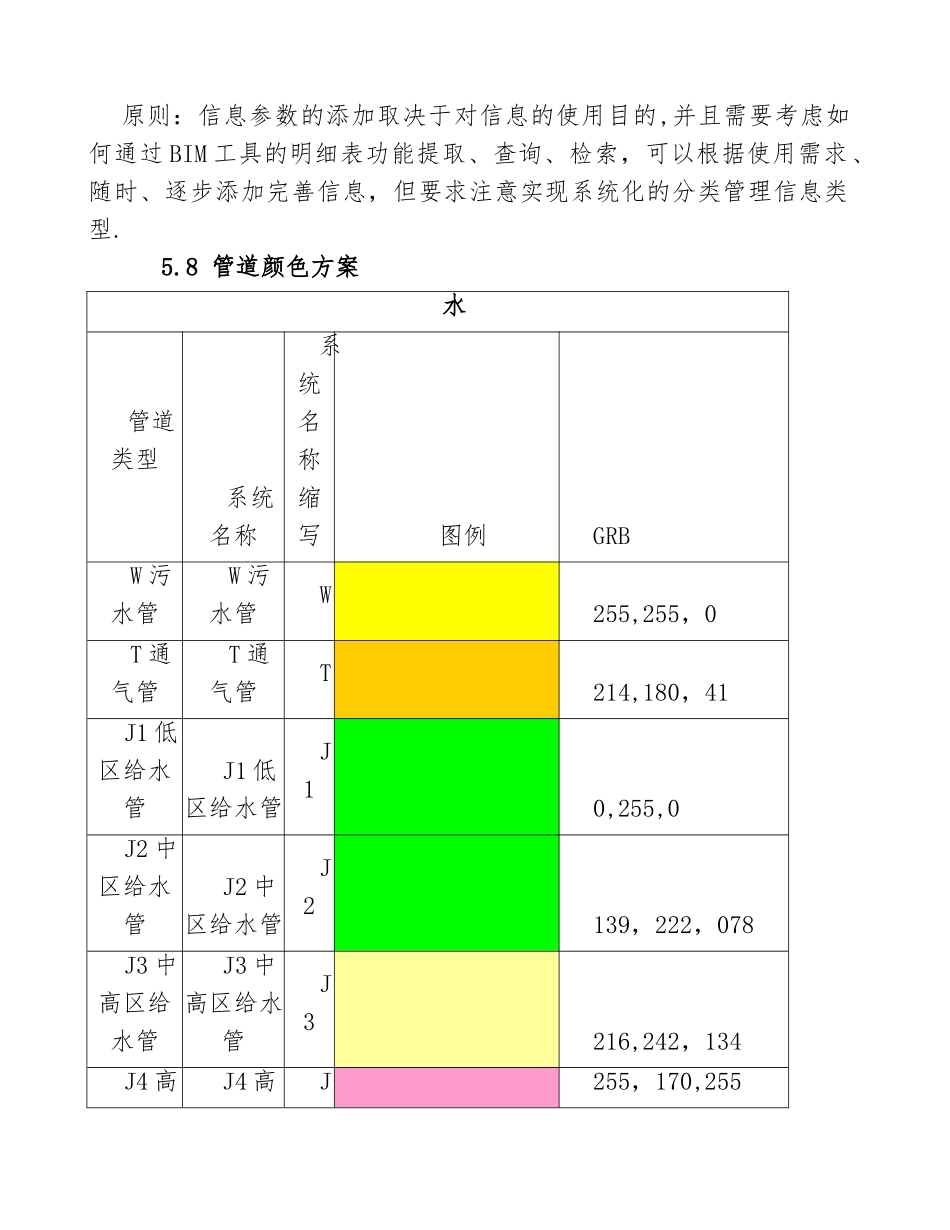

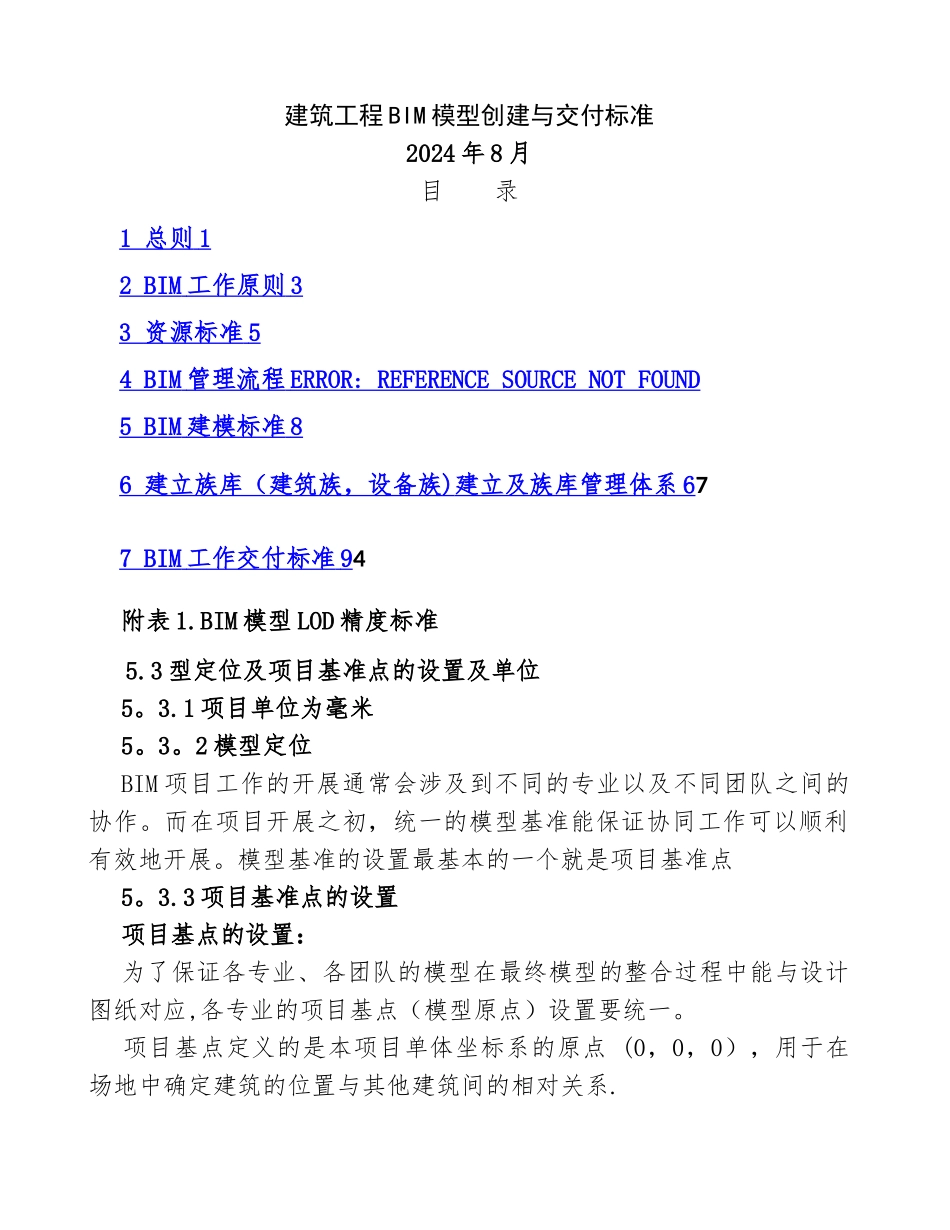

建筑工程 BIM 模型创建与交付标准2024 年 8 月目 录1 总则 1 2 BIM 工作原则 3 3 资源标准 5 4 BIM 管理流程 ERROR: REFERENCE SOURCE NOT FOUND 5 BIM 建模标准 8 6 建立族库（建筑族，设备族 ) 建立及族库管理体系 6 77 BIM 工作交付标准 9 4附表 1.BIM 模型 LOD 精度标准5.3 型定位及项目基准点的设置及单位5。3.1 项目单位为毫米5。3。2 模型定位BIM 项目工作的开展通常会涉及到不同的专业以及不同团队之间的协作。而在项目开展之初，统一的模型基准能保证协同工作可以顺利有效地开展。模型基准的设置最基本的一个就是项目基准点5。3.3 项目基准点的设置项目基点的设置：为了保证各专业、各团队的模型在最终模型的整合过程中能与设计图纸对应,各专业的项目基点（模型原点）设置要统一。项目基点定义的是本项目单体坐标系的原点 (0，0，0），用于在场地中确定建筑的位置与其他建筑间的相对关系.设置原则：A。项目不需要拆分时，项目基点由参加此项目的各专业人员根据设计图纸进行协调确定。B。项目需要拆分时，不同的分区由不同的团队单独来完成，项目基点的设置可根据不同分区来进行单独设置,由相关团队的内部各专业人员根据设计图纸进行协调确定。 基准点的设置应该选择明确的轴线交点,并且在项目开始前就设置好，进行记录，在项目过程中不应随便修改位置，保证各专业间的协同工作有效地进行。轴网设置好后，建议把轴网进行锁定，以免建模过程中轴网发生偏移.5.4 模型拆分原则模型拆分原则根据子项范围、楼号、楼层、专业、系统、子系统拆分模型.楼层定义 根据实际项目的楼层,分别定义楼层分别定义所在标高或层高。其中，楼层标高应根据一套标高体系定义。5。5 重叠绘制建模时避开同类构件重叠情况发生。墙重叠建模不合法和合法绘制示例：板重叠建模不合法情况示例：A.板部分重叠情况:两块或两块以上板部分重叠：B.板完全重叠:板与板完全重叠相交.柱重叠建模不合法情况示例：柱与柱完全重叠5.6 BIM 构件命名原则5。7 项目 BIM 构件信息添加标准原则：信息参数的添加取决于对信息的使用目的,并且需要考虑如何通过 BIM 工具的明细表功能提取、查询、检索，可以根据使用需求、随时、逐步添加完善信息，但要求注意实现系统化的分类管理信息类型. 5.8 管道颜色方案水管道类型系统名称系统名称缩写图例GRBW 污水管W 污水管W255,255，0T 通气管T 通气管T214,180，41J1 低区给水管J...
