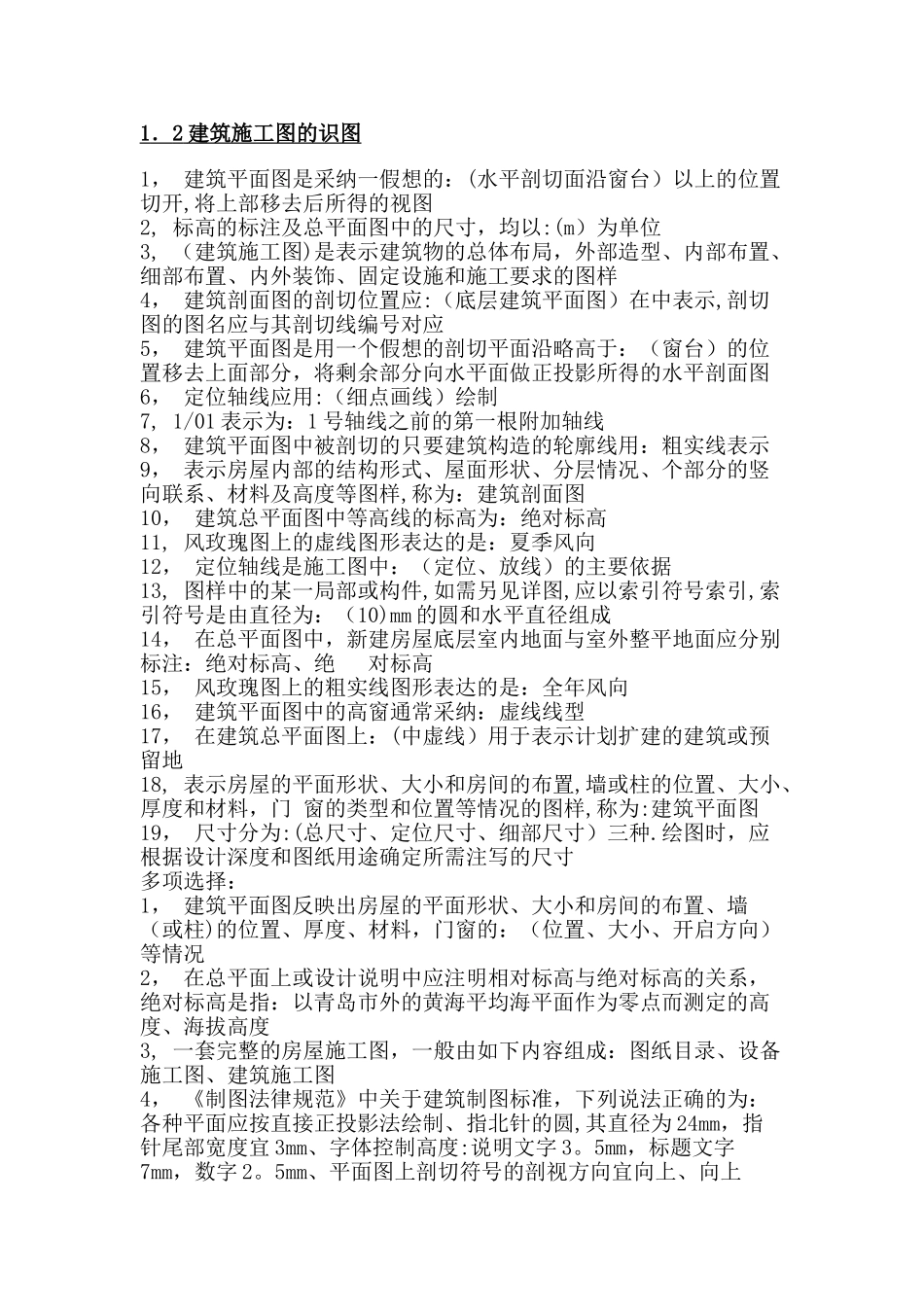

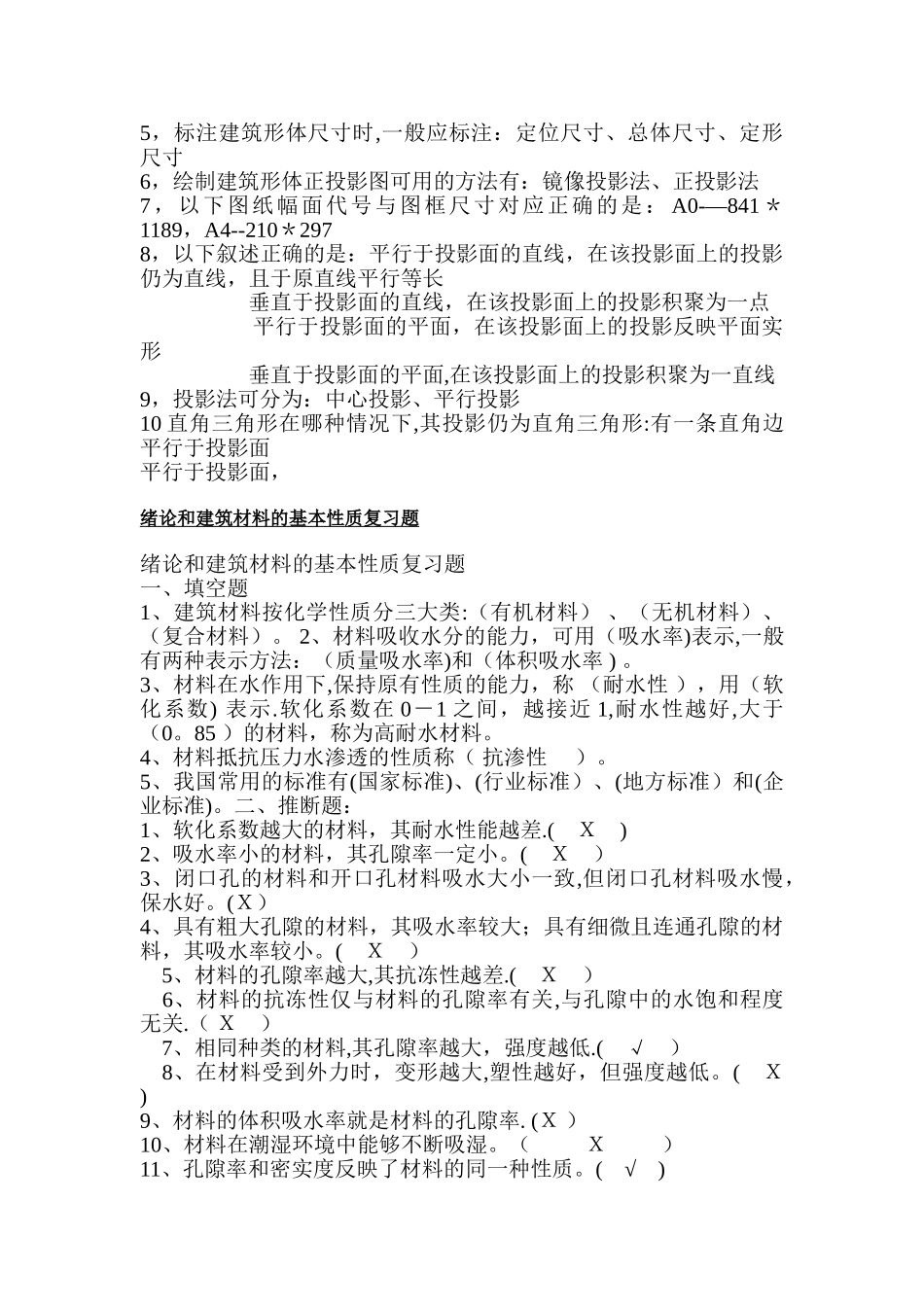

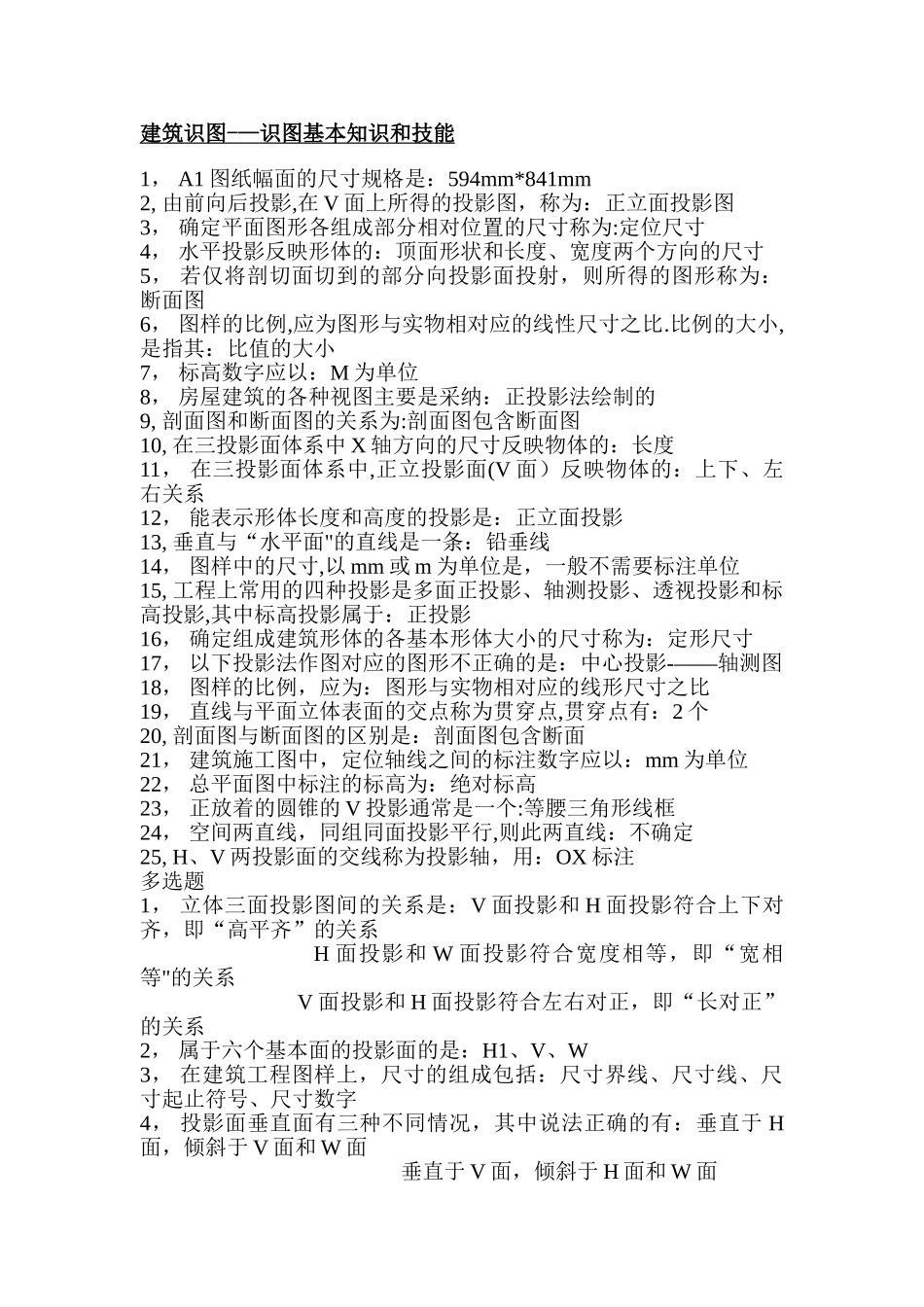

1 ． 2 建筑施工图的识图 1， 建筑平面图是采纳一假想的：(水平剖切面沿窗台）以上的位置切开,将上部移去后所得的视图2, 标高的标注及总平面图中的尺寸，均以:(m）为单位3, （建筑施工图)是表示建筑物的总体布局，外部造型、内部布置、细部布置、内外装饰、固定设施和施工要求的图样4， 建筑剖面图的剖切位置应:（底层建筑平面图）在中表示,剖切图的图名应与其剖切线编号对应5， 建筑平面图是用一个假想的剖切平面沿略高于：（窗台）的位置移去上面部分，将剩余部分向水平面做正投影所得的水平剖面图6， 定位轴线应用:（细点画线）绘制7, 1/01 表示为：1 号轴线之前的第一根附加轴线8， 建筑平面图中被剖切的只要建筑构造的轮廓线用：粗实线表示9， 表示房屋内部的结构形式、屋面形状、分层情况、个部分的竖向联系、材料及高度等图样,称为：建筑剖面图10， 建筑总平面图中等高线的标高为：绝对标高11, 风玫瑰图上的虚线图形表达的是：夏季风向12， 定位轴线是施工图中：（定位、放线）的主要依据13, 图样中的某一局部或构件,如需另见详图,应以索引符号索引,索引符号是由直径为：（10)mm 的圆和水平直径组成14， 在总平面图中，新建房屋底层室内地面与室外整平地面应分别标注：绝对标高、绝 对标高15， 风玫瑰图上的粗实线图形表达的是：全年风向16， 建筑平面图中的高窗通常采纳：虚线线型17， 在建筑总平面图上：(中虚线）用于表示计划扩建的建筑或预留地18, 表示房屋的平面形状、大小和房间的布置,墙或柱的位置、大小、厚度和材料，门 窗的类型和位置等情况的图样,称为:建筑平面图19， 尺寸分为:(总尺寸、定位尺寸、细部尺寸）三种.绘图时，应根据设计深度和图纸用途确定所需注写的尺寸多项选择：1， 建筑平面图反映出房屋的平面形状、大小和房间的布置、墙（或柱)的位置、厚度、材料，门窗的：（位置、大小、开启方向）等情况2， 在总平面上或设计说明中应注明相对标高与绝对标高的关系，绝对标高是指：以青岛市外的黄海平均海平面作为零点而测定的高度、海拔高度3, 一套完整的房屋施工图，一般由如下内容组成：图纸目录、设备施工图、建筑施工图4， 《制图法律规范》中关于建筑制图标准，下列说法正确的为：各种平面应按直接正投影法绘制、指北针的圆,其直径为 24mm，指针尾部宽度宜 3mm、字体控制高度:说明文字 3。5mm，标题文字7mm，数字 2。5mm、平面图上剖切符号的剖视方向宜向上、向上建筑识图 -—...
