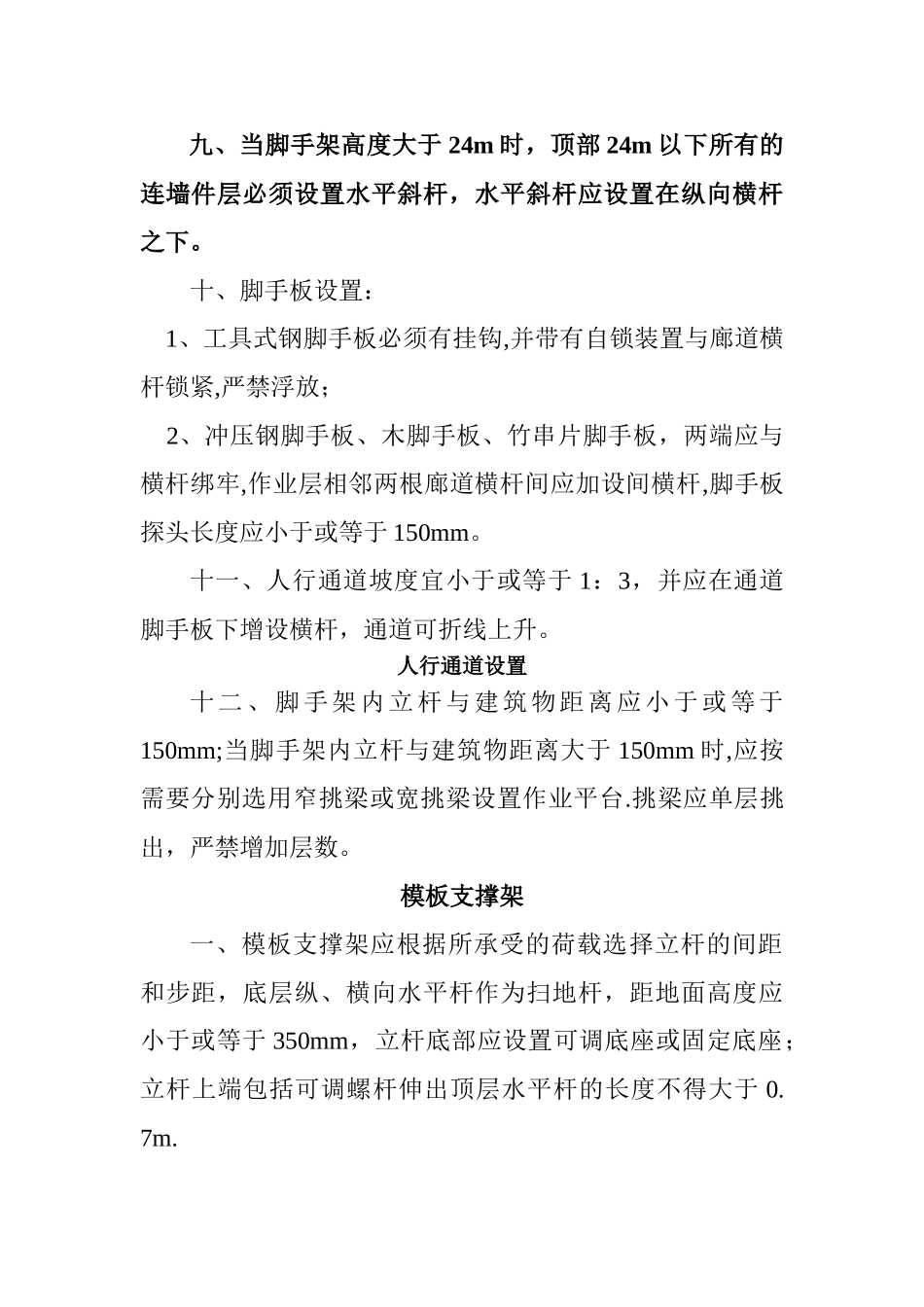

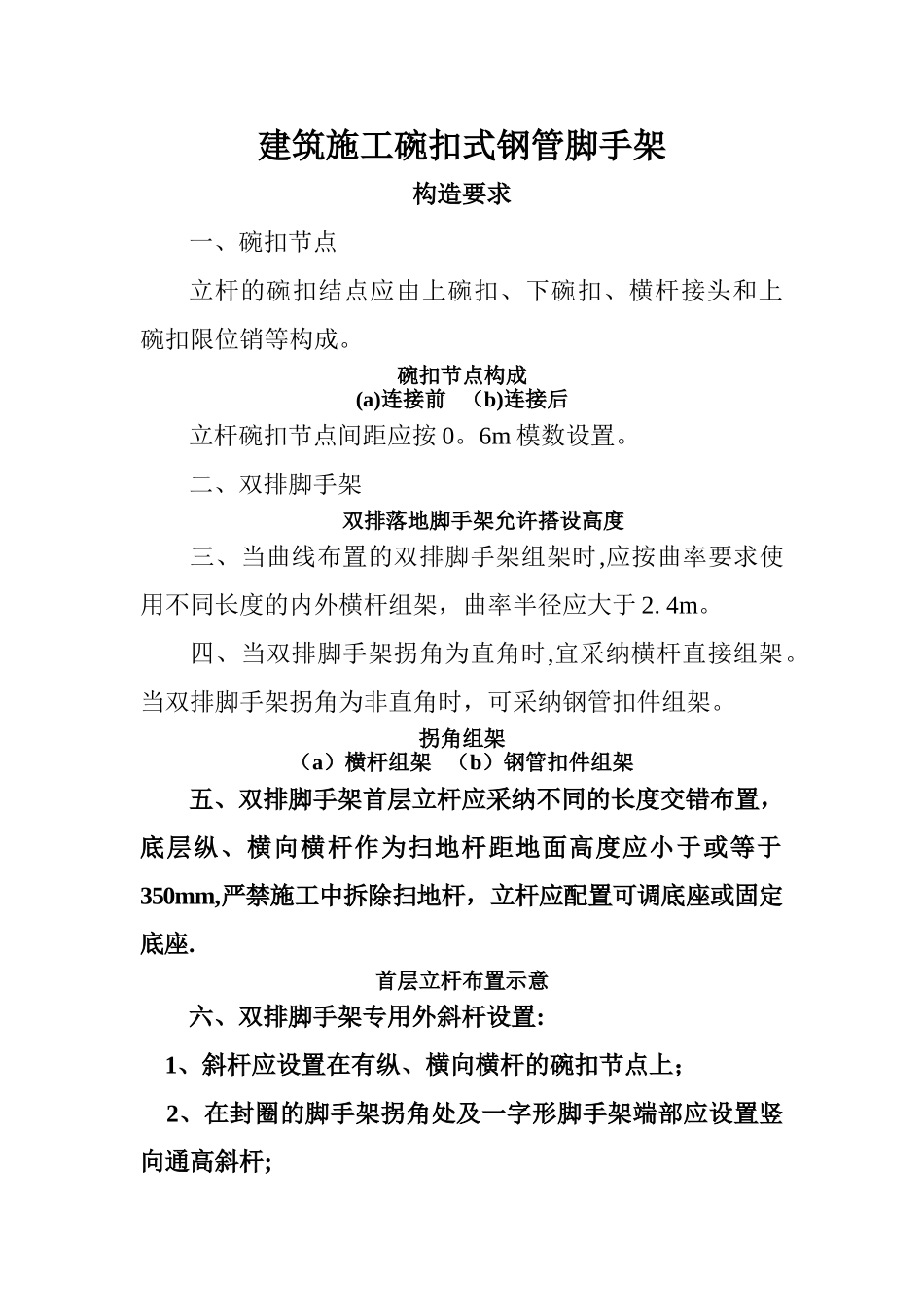

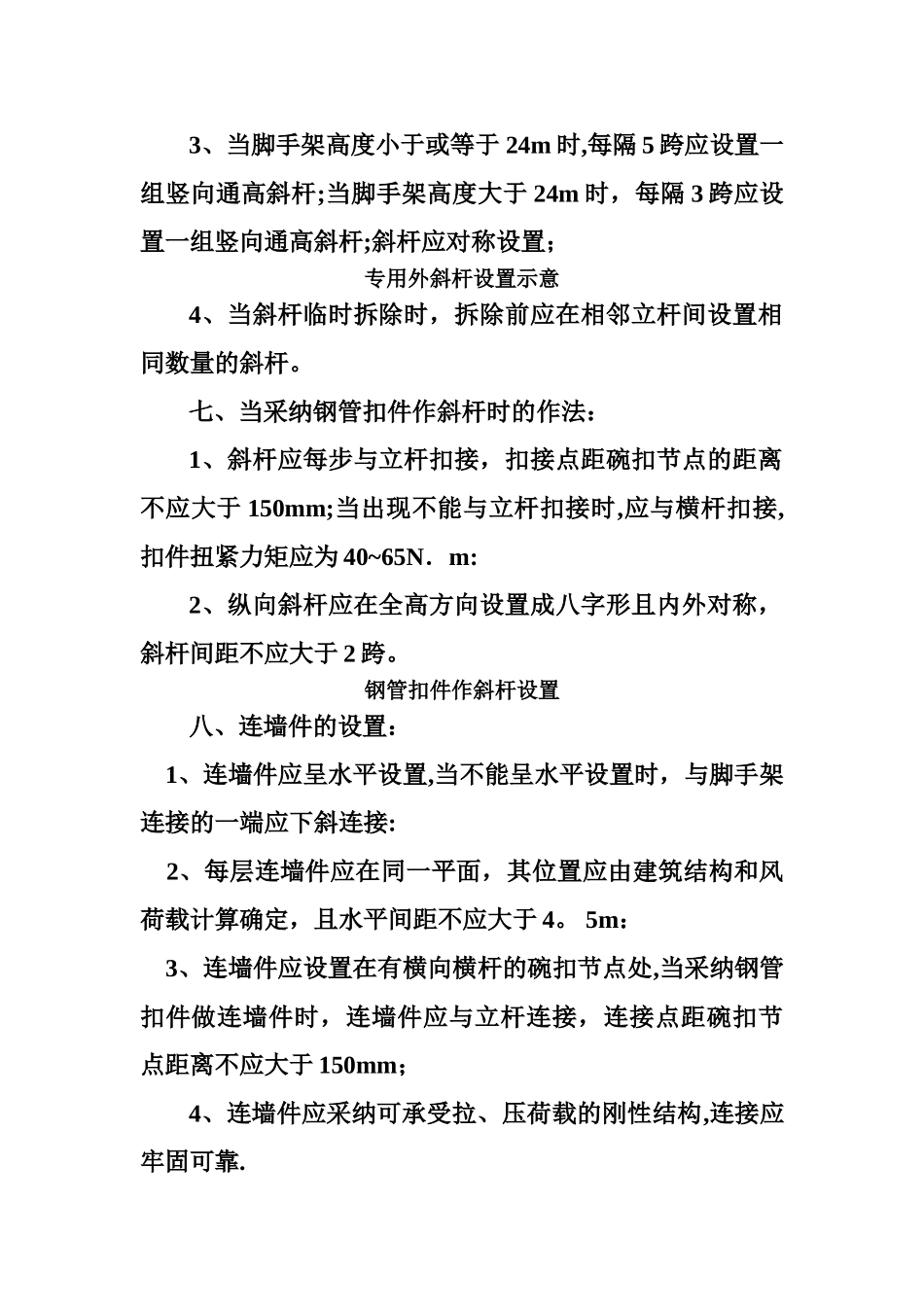

建筑施工碗扣式钢管脚手架构造要求一、碗扣节点立杆的碗扣结点应由上碗扣、下碗扣、横杆接头和上碗扣限位销等构成。碗扣节点构成(a)连接前 （b)连接后立杆碗扣节点间距应按 0。6m 模数设置。二、双排脚手架双排落地脚手架允许搭设高度三、当曲线布置的双排脚手架组架时,应按曲率要求使用不同长度的内外横杆组架，曲率半径应大于 2. 4m。四、当双排脚手架拐角为直角时,宜采纳横杆直接组架。当双排脚手架拐角为非直角时，可采纳钢管扣件组架。拐角组架（a）横杆组架 （b）钢管扣件组架五、双排脚手架首层立杆应采纳不同的长度交错布置，底层纵、横向横杆作为扫地杆距地面高度应小于或等于350mm,严禁施工中拆除扫地杆，立杆应配置可调底座或固定底座.首层立杆布置示意六、双排脚手架专用外斜杆设置: 1、斜杆应设置在有纵、横向横杆的碗扣节点上； 2、在封圈的脚手架拐角处及一字形脚手架端部应设置竖向通高斜杆;3、当脚手架高度小于或等于 24m 时,每隔 5 跨应设置一组竖向通高斜杆;当脚手架高度大于 24m 时，每隔 3 跨应设置一组竖向通高斜杆;斜杆应对称设置；专用外斜杆设置示意4、当斜杆临时拆除时，拆除前应在相邻立杆间设置相同数量的斜杆。七、当采纳钢管扣件作斜杆时的作法：1、斜杆应每步与立杆扣接，扣接点距碗扣节点的距离不应大于 150mm;当出现不能与立杆扣接时,应与横杆扣接,扣件扭紧力矩应为 40~65N．m:2、纵向斜杆应在全高方向设置成八字形且内外对称，斜杆间距不应大于 2 跨。钢管扣件作斜杆设置八、连墙件的设置： 1、连墙件应呈水平设置,当不能呈水平设置时，与脚手架连接的一端应下斜连接: 2、每层连墙件应在同一平面，其位置应由建筑结构和风荷载计算确定，且水平间距不应大于 4。 5m： 3、连墙件应设置在有横向横杆的碗扣节点处,当采纳钢管扣件做连墙件时，连墙件应与立杆连接，连接点距碗扣节点距离不应大于 150mm；4、连墙件应采纳可承受拉、压荷载的刚性结构,连接应牢固可靠.九、当脚手架高度大于 24m 时，顶部 24m 以下所有的连墙件层必须设置水平斜杆，水平斜杆应设置在纵向横杆之下。十、脚手板设置： 1、工具式钢脚手板必须有挂钩,并带有自锁装置与廊道横杆锁紧,严禁浮放； 2、冲压钢脚手板、木脚手板、竹串片脚手板，两端应与横杆绑牢,作业层相邻两根廊道横杆间应加设间横杆,脚手板探头长度应小于或等于 150mm。十一、人行通道坡度宜小于或等于 1：3，并应在通道脚手板下增设横杆，通道...
