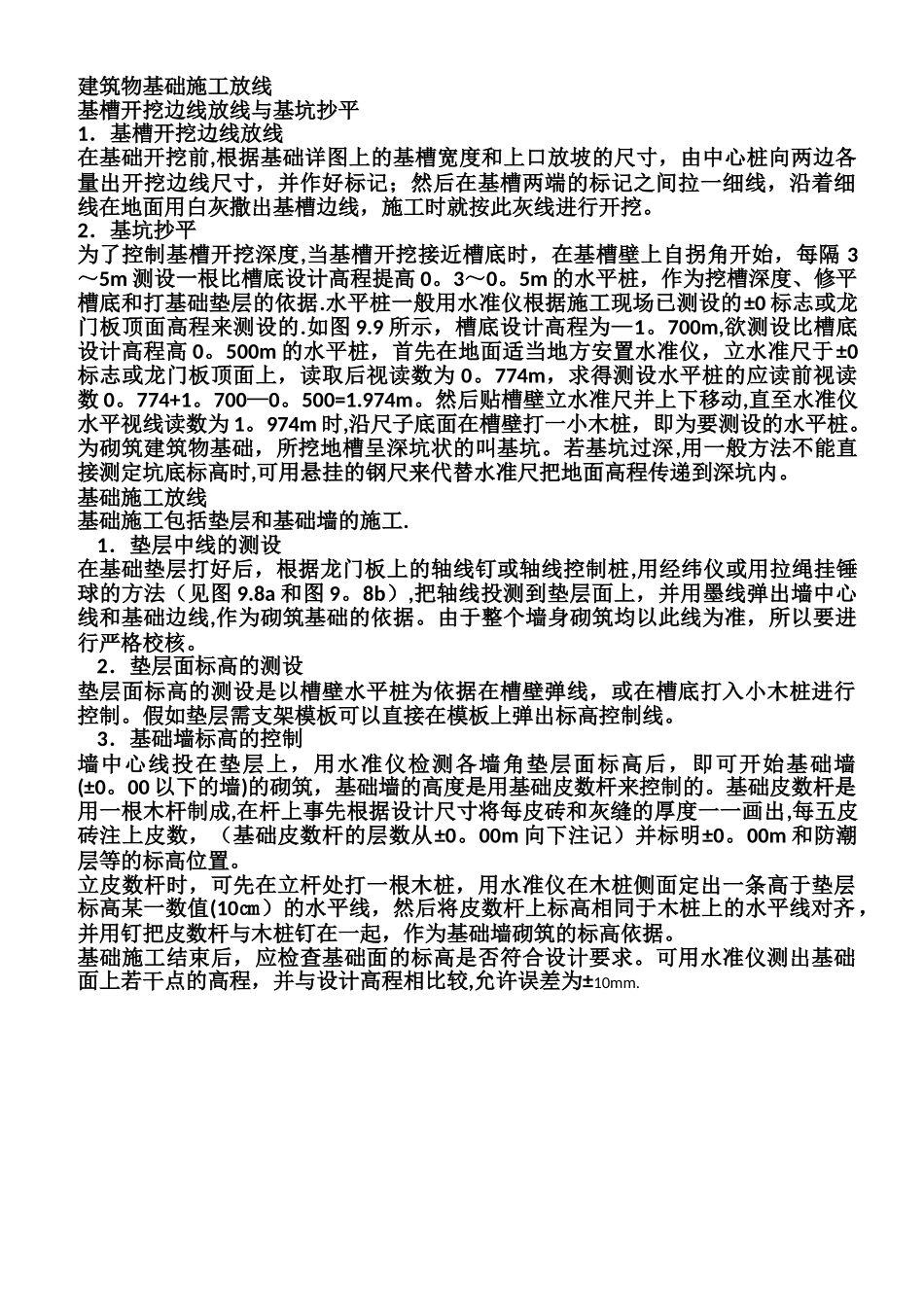

建筑物基础施工放线方法

建筑物基础施工放线基槽开挖边线放线与基坑抄平1．基槽开挖边线放线在基础开挖前,根据基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。2．基坑抄平为了控制基槽开挖深度,当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔 3～5m 测设一根比槽底设计高程提高 0。3～0。5m 的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据.水平桩一般用水准仪根据施工现场已测设的±0 标志或龙门板顶面高程来测设的.如图 9.9 所示，槽底设计高程为—1。700m,欲测设比槽底设计高程高 0。500m 的水平桩，首先在地面适当地方安置水准仪，立水准尺于±0标志或龙门板顶面上，读取后视读数为 0。774m，求得测设水平桩的应读前视读数 0。774+1。700—0。500=1.974m。然后贴槽壁立水准尺并上下移动,直至水准仪水平视线读数为 1。974m 时,沿尺子底面在槽壁打一小木桩，即为要测设的水平桩。为砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。若基坑过深,用一般方法不能直接测定坑底标高时,可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。基础施工放线基础施工包括垫层和基础墙的施工. 1．垫层中线的测设在基础垫层打好后，根据龙门板上的轴线钉或轴线控制桩,用经纬仪或用拉绳挂锤球的方法（见图 9.8a 和图 9。8b）,把轴线投测到垫层面上，并用墨线弹出墙中心线和基础边线,作为砌筑基础的依据。由于整个墙身砌筑均以此线为准，所以要进行严格校核。 2．垫层面标高的测设垫层面标高的测设是以槽壁水平桩为依据在槽壁弹线，或在槽底打入小木桩进行控制。假如垫层需支架模板可以直接在模板上弹出标高控制线。 3．基础墙标高的控制墙中心线投在垫层上，用水准仪检测各墙角垫层面标高后，即可开始基础墙(±0。00 以下的墙)的砌筑，基础墙的高度是用基础皮数杆来控制的。基础皮数杆是用一根木杆制成,在杆上事先根据设计尺寸将每皮砖和灰缝的厚度一一画出,每五皮砖注上皮数，（基础皮数杆的层数从±0。00m 向下注记）并标明±0。00m 和防潮层等的标高位置。立皮数杆时，可先在立杆处打一根木桩，用水准仪在木桩侧面定出一条高于垫层标高某一数值(10㎝）的水平线，然后将皮数杆上标高相同于木桩上的水平线对齐，并用钉把皮数杆与木桩钉在一起，作为基础墙砌筑的标高依据。基础施工结束后，应检查基础面的标高是否...
