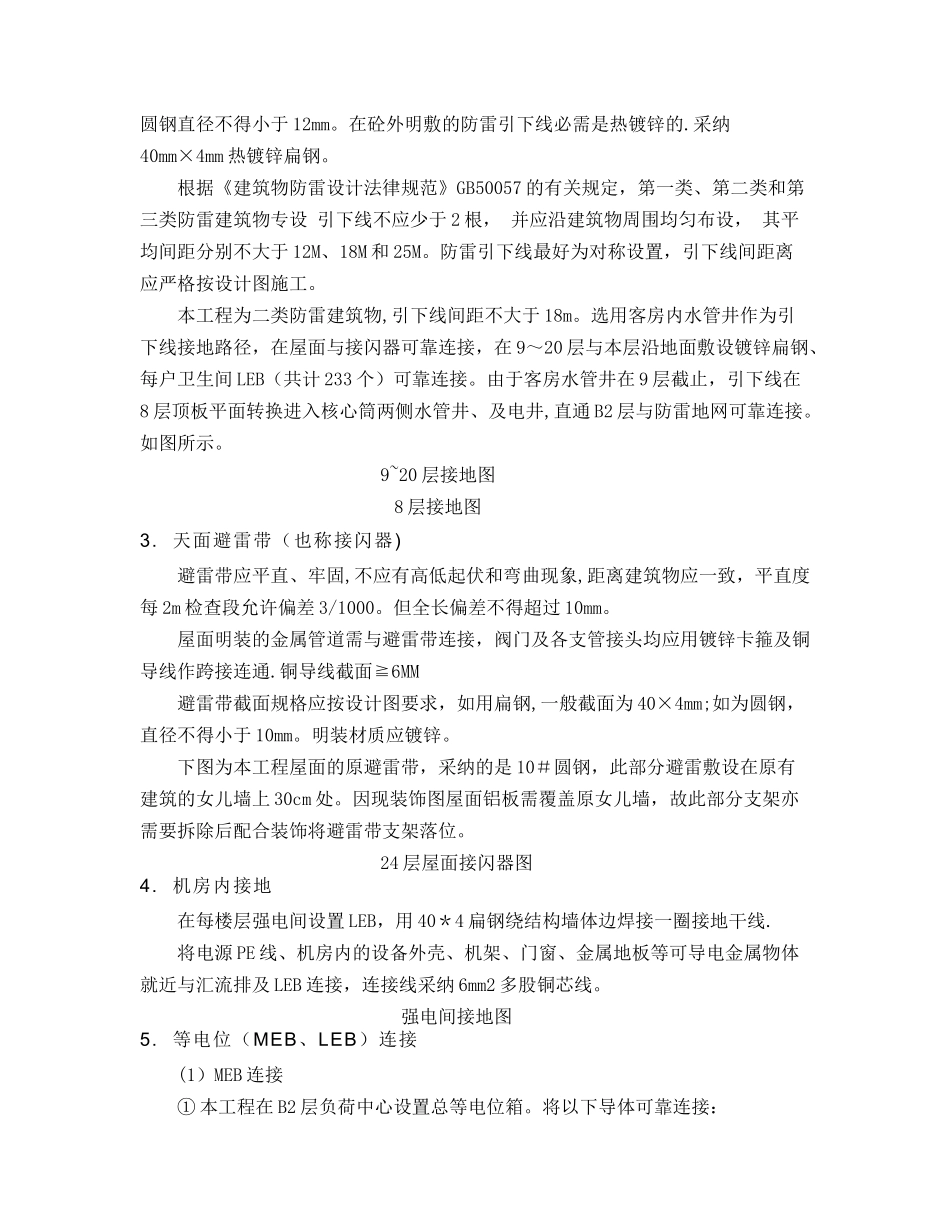

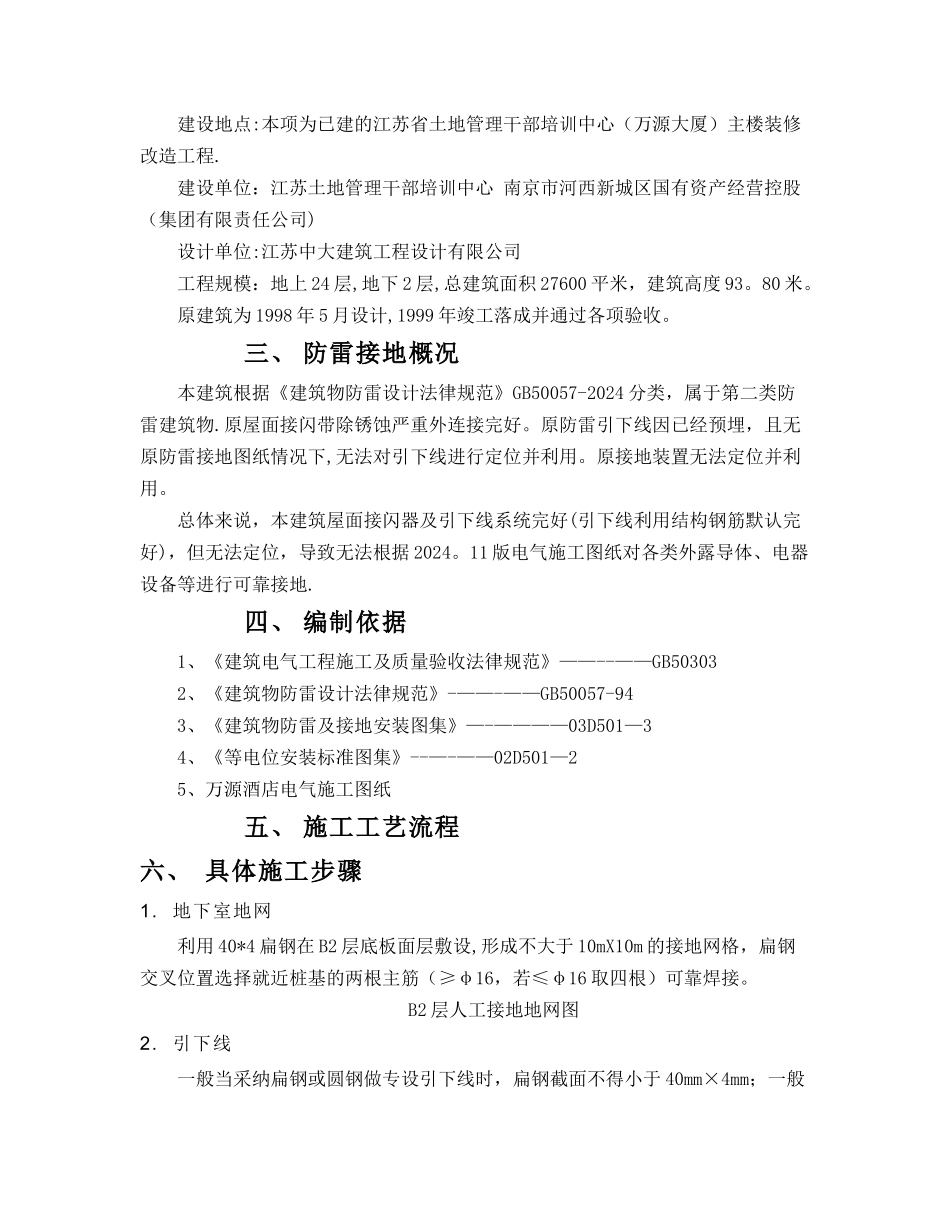

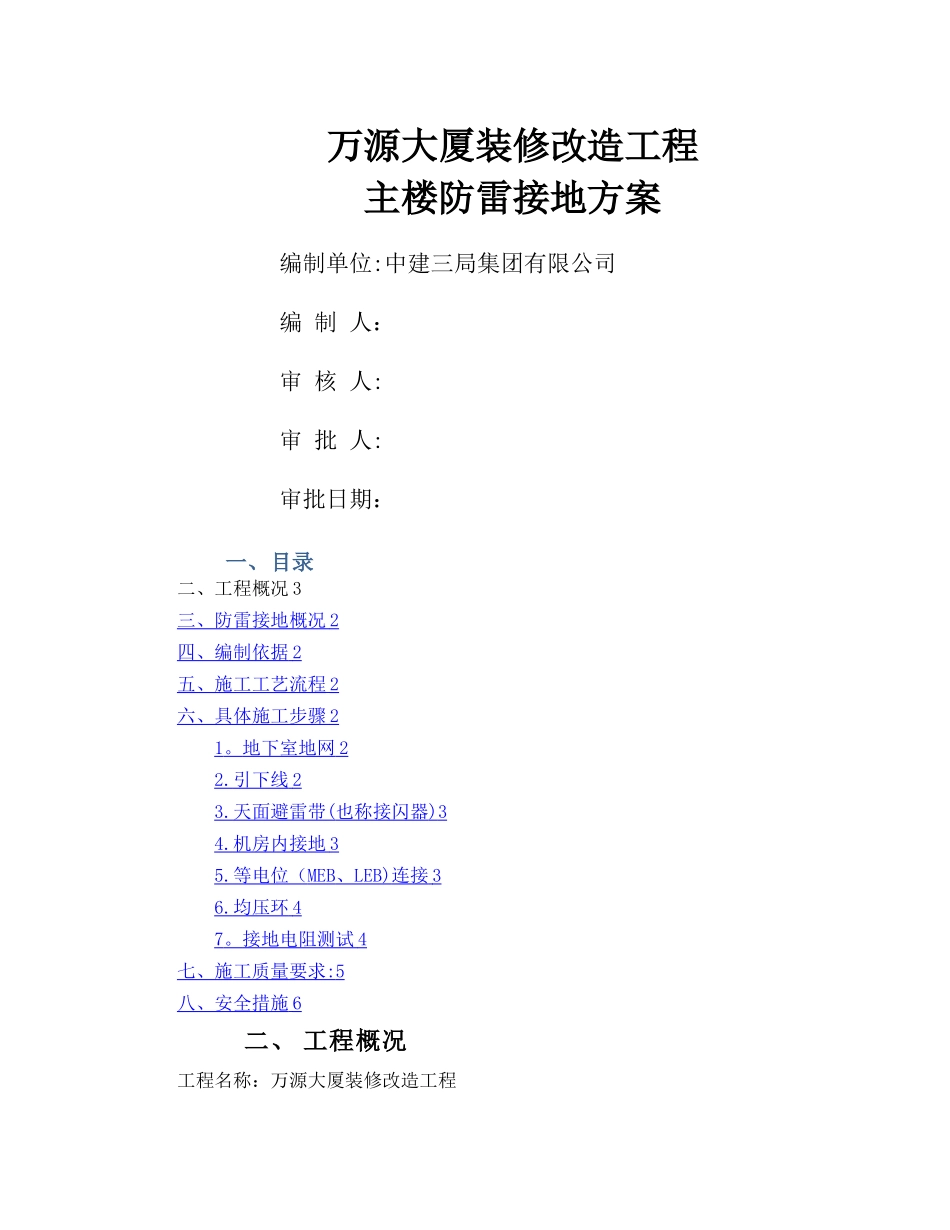

万源大厦装修改造工程主楼防雷接地方案编制单位:中建三局集团有限公司编 制 人:审 核 人:审 批 人:审批日期:一、目录二、工程概况 3三、防雷接地概况 2 四、编制依据 2 五、施工工艺流程 2 六、具体施工步骤 2 1 。 地下室地网 2 2. 引下线 2 3. 天面避雷带 ( 也称接闪器 ) 3 4. 机房内接地 3 5. 等电位( MEB 、 LEB ) 连接 3 6. 均压环 4 7 。 接地电阻测试 4 七、施工质量要求 : 5 八、安全措施 6 二、 工程概况工程名称:万源大厦装修改造工程建设地点:本项为已建的江苏省土地管理干部培训中心(万源大厦)主楼装修改造工程.建设单位:江苏土地管理干部培训中心 南京市河西新城区国有资产经营控股(集团有限责任公司)设计单位:江苏中大建筑工程设计有限公司工程规模:地上 24 层,地下 2 层,总建筑面积 27600 平米,建筑高度 93。80 米。原建筑为 1998 年 5 月设计,1999 年竣工落成并通过各项验收。三、 防雷接地概况本建筑根据《建筑物防雷设计法律规范》GB50057-2024 分类,属于第二类防雷建筑物.原屋面接闪带除锈蚀严重外连接完好。原防雷引下线因已经预埋,且无原防雷接地图纸情况下,无法对引下线进行定位并利用。原接地装置无法定位并利用。总体来说,本建筑屋面接闪器及引下线系统完好(引下线利用结构钢筋默认完好),但无法定位,导致无法根据 2024。11 版电气施工图纸对各类外露导体、电器设备等进行可靠接地.四、 编制依据1、《建筑电气工程施工及质量验收法律规范》——--——GB503032、《建筑物防雷设计法律规范》-——-——GB50057-943、《建筑物防雷及接地安装图集》—-————03D501—34、《等电位安装标准图集》--—-——02D501—25、万源酒店电气施工图纸五、 施工工艺流程六、 具体施工步骤1.地下室地网利用 40*4 扁钢在 B2 层底板面层敷设,形成不大于 10mX10m 的接地网格,扁钢交叉位置选择就近桩基的两根主筋(≥φ16,若≤φ16 取四根)可靠焊接。B2 层人工接地地网图2.引下线一般当采纳扁钢或圆钢做专设引下线时,扁钢截面不得小于 40mm×4mm;一般圆钢直径不得小于 12mm。在砼外明敷的防雷引下线必需是热镀锌的.采纳40mm×4mm 热镀锌扁钢。根据《建筑物防雷设计法律规范》GB50057 的有关规定,第一类、第二类和第三类防雷建筑物专设 引下线不应少于 2 根, 并应沿建筑物周围均匀布设, 其平均间距分别不大于 12M、18M 和...
