恒压供气方案

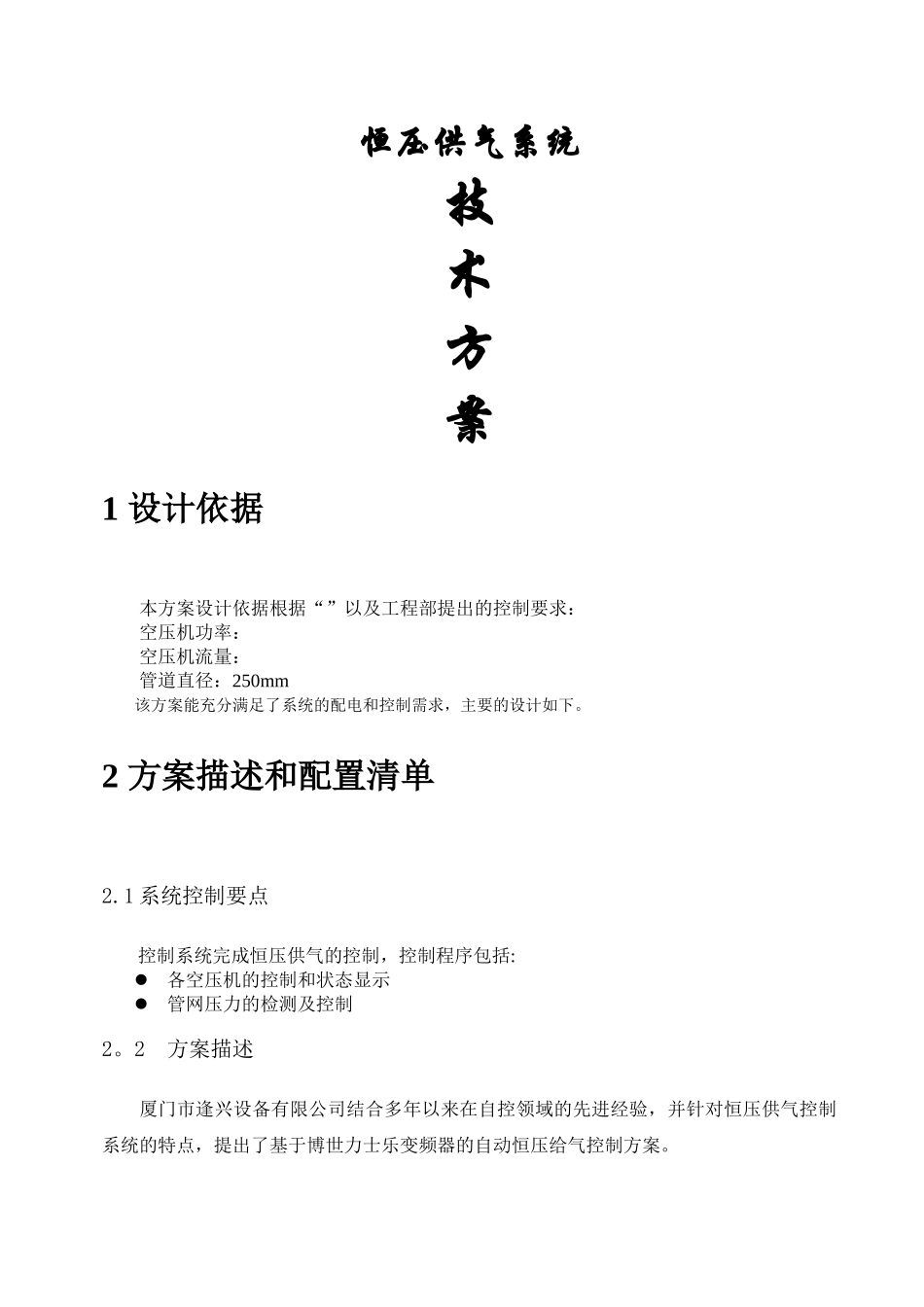

恒压供气方案_第1页
1/6
恒压供气方案_第2页
2/6

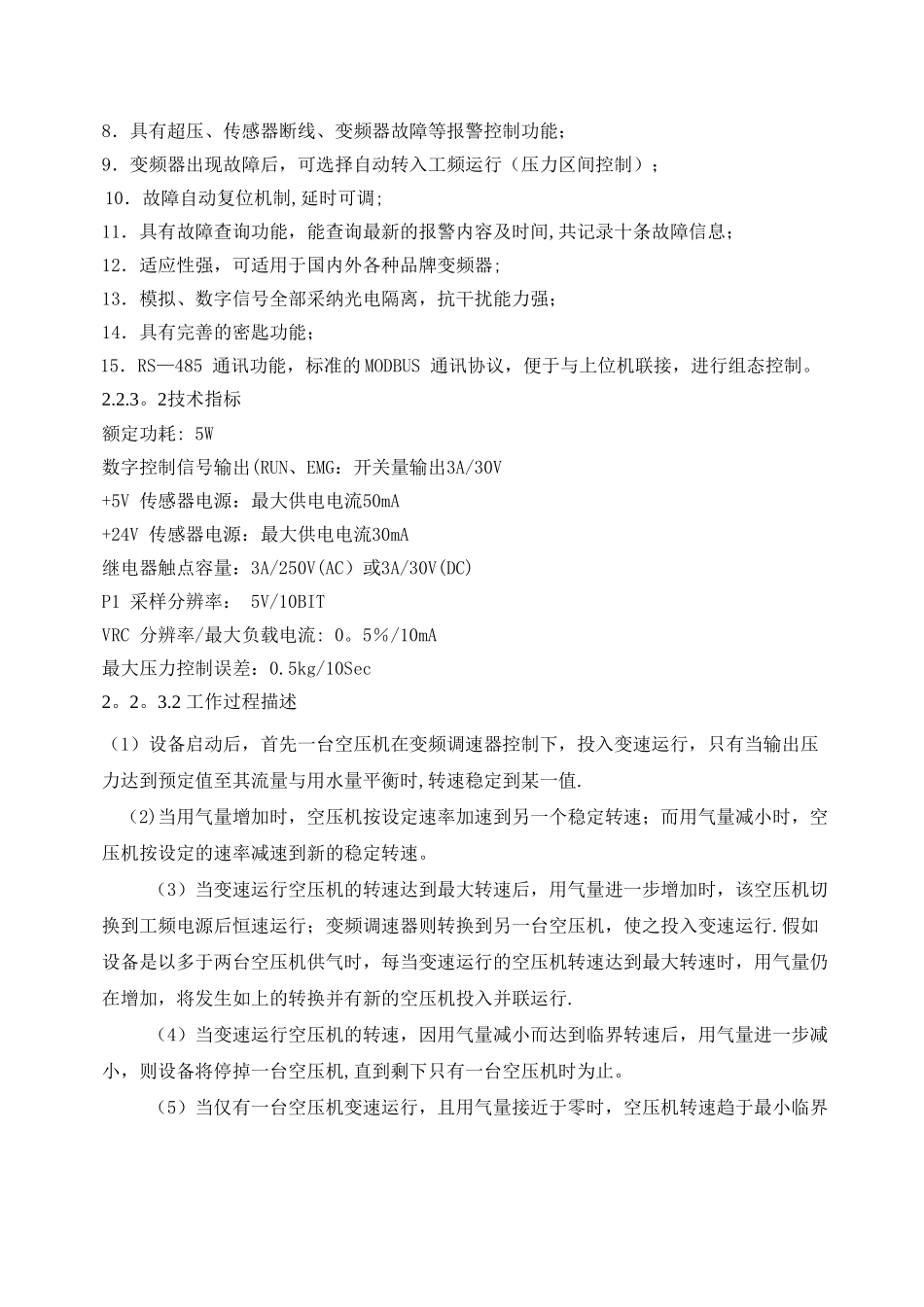

恒压供气方案_第3页
3/6
恒压供气系统技术方案1 设计依据本方案设计依据根据“”以及工程部提出的控制要求:空压机功率: 空压机流量:管道直径:250mm该方案能充分满足了系统的配电和控制需求,主要的设计如下。2 方案描述和配置清单2.1 系统控制要点控制系统完成恒压供气的控制,控制程序包括:各空压机的控制和状态显示管网压力的检测及控制2。2 方案描述厦门市逢兴设备有限公司结合多年以来在自控领域的先进经验,并针对恒压供气控制系统的特点,提出了基于博世力士乐变频器的自动恒压给气控制方案。2。2.1 控制系统网络结构图系统网络结构图本系统使用 MPI 网络,通讯速率为 187。5 Kbit/s。网络上拥有 2 个节点,各自网络地址如下:节点名称MPI 地址人机界面0恒压供气控制器12。2。2 系统配置清单序号设备名称规格型号数量制造厂家1恒压供气控制器DB46101 套博格朗2人机界面1 套博格朗3变频器CVF-P3—4T03002 台博世力士乐4扩展连接模块1 台博格朗5动力柜1 个炜伦电气6低压元器件1 批施耐德7辅助材料1 批8压力变送器0—10kg1 套2。2.3 系统方案介绍本方案是基于逢兴机电设备的恒压控制系统方案。整个系统的控制核心是一台逢兴机电设备有限公司的 DB4610 控制器.2.2.3。1主要功能特点1.液晶汉字参数显示、设定一目了然,故障时弹出故障内容、公司名称、服务电话;2.可实现多达6 台空压机+1 台空压机(DB4610)的自动控制,每台空压机均可设为变量空压机或定量空压机(备用变量空压机或备用定量空压机),灵活配置,全面满足各种复杂的供气系统;3.定时换空压机功能,使各空压机工作时间均衡,提高空压机平均使用寿命;4.多达8个时段压力控制,且每个时段内均可进行任意压力设定控制及实现定时开关机功能;5.具有休眠功能和附属小空压机功能,节能降耗,延长设备使用寿命;6.具有第二目标压力设定和控制功能;7.具有故障互投功能,主泵有故障后自动投入到备用空压机工作;8.具有超压、传感器断线、变频器故障等报警控制功能;9.变频器出现故障后,可选择自动转入工频运行(压力区间控制);10.故障自动复位机制,延时可调;11.具有故障查询功能,能查询最新的报警内容及时间,共记录十条故障信息;12.适应性强,可适用于国内外各种品牌变频器;13.模拟、数字信号全部采纳光电隔离,抗干扰能力强;14.具有完善的密匙功能;15.RS—485 通讯功能,标准的 MODBUS 通讯协议,便于与上位机联接,进行组态控制。2.2.3。2技术指标额定功耗:...
