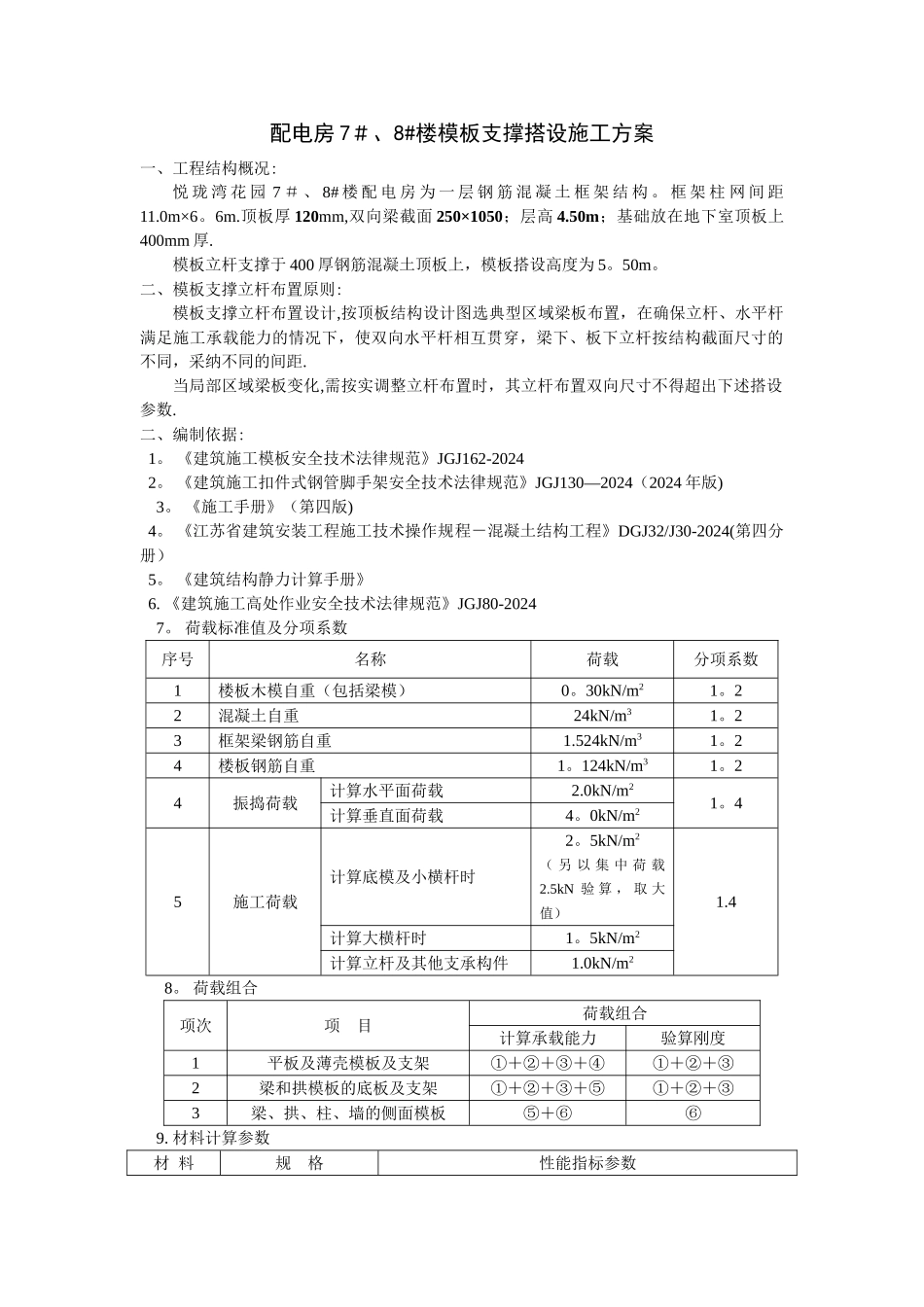

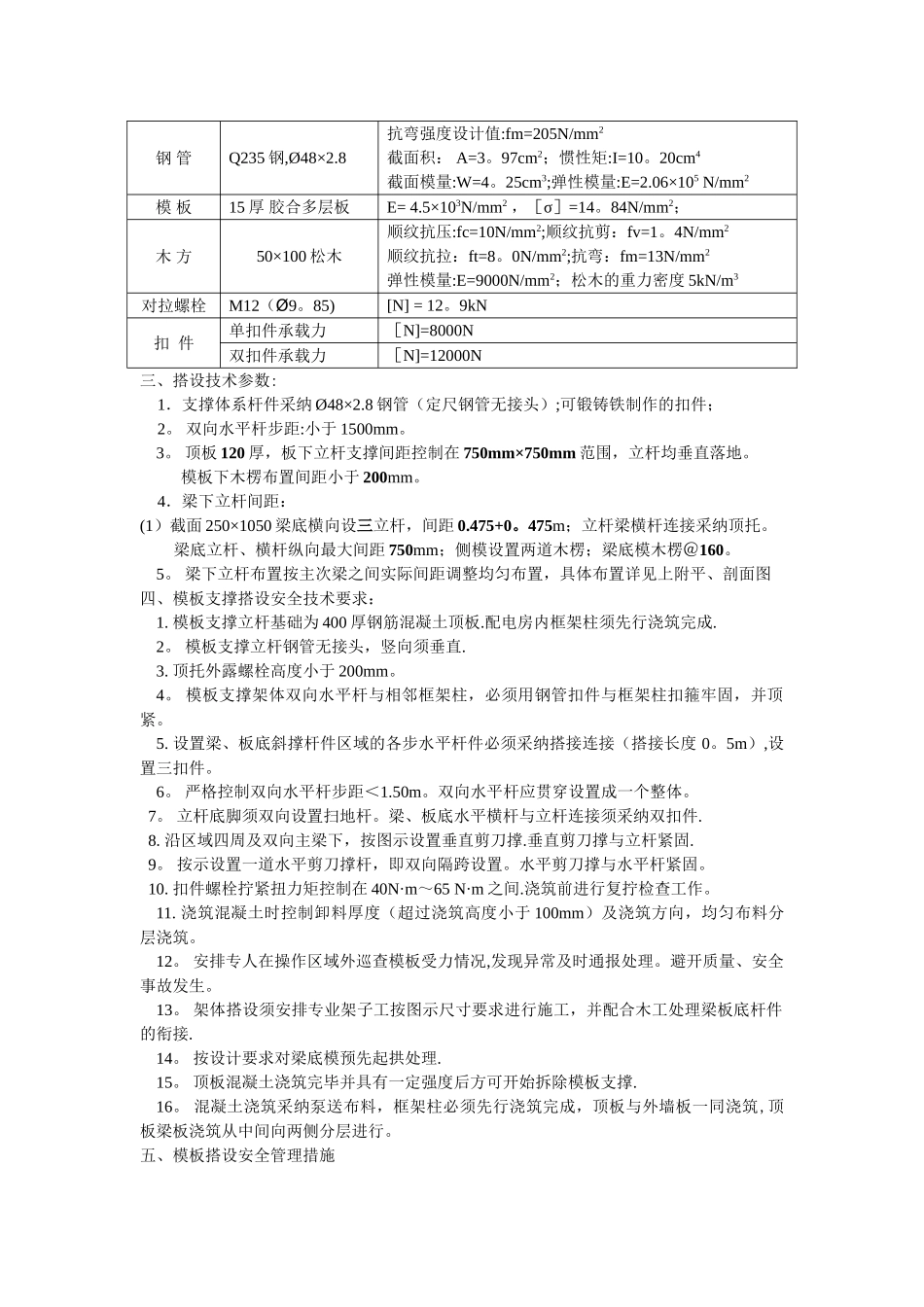

配电房 7＃、8#楼模板支撑搭设施工方案一、工程结构概况:悦 珑 湾 花 园 7 ＃ 、 8# 楼 配 电 房 为 一 层 钢 筋 混 凝 土 框 架 结 构 。 框 架 柱 网 间 距11.0m×6。6m.顶板厚 120mm,双向梁截面 250×1050；层高 4.50m；基础放在地下室顶板上400mm 厚.模板立杆支撑于 400 厚钢筋混凝土顶板上，模板搭设高度为 5。50m。二、模板支撑立杆布置原则:模板支撑立杆布置设计,按顶板结构设计图选典型区域梁板布置，在确保立杆、水平杆满足施工承载能力的情况下，使双向水平杆相互贯穿，梁下、板下立杆按结构截面尺寸的不同，采纳不同的间距.当局部区域梁板变化,需按实调整立杆布置时，其立杆布置双向尺寸不得超出下述搭设参数.二、编制依据: 1。 《建筑施工模板安全技术法律规范》JGJ162-2024 2。 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2024（2024 年版)3。 《施工手册》（第四版) 4。 《江苏省建筑安装工程施工技术操作规程－混凝土结构工程》DGJ32/J30-2024(第四分册） 5。 《建筑结构静力计算手册》 6. 《建筑施工高处作业安全技术法律规范》JGJ80-20247。 荷载标准值及分项系数序号名称荷载分项系数1楼板木模自重（包括梁模）0。30kN/m21。22混凝土自重24kN/m31。23框架梁钢筋自重1.524kN/m31。24楼板钢筋自重1。124kN/m31。24振捣荷载计算水平面荷载2.0kN/m21。4计算垂直面荷载4。0kN/m25施工荷载计算底模及小横杆时2。5kN/m2（ 另 以 集 中 荷 载2.5kN 验 算 ， 取 大值）1.4计算大横杆时1。5kN/m2计算立杆及其他支承构件1.0kN/m28。 荷载组合项次项 目荷载组合计算承载能力验算刚度1平板及薄壳模板及支架①＋②＋③＋④①＋②＋③2梁和拱模板的底板及支架①＋②＋③＋⑤①＋②＋③3梁、拱、柱、墙的侧面模板⑤＋⑥⑥9. 材料计算参数材 料规 格性能指标参数钢 管Q235 钢,Ø48×2.8抗弯强度设计值:fm=205N/mm2截面积： A=3。97cm2；惯性矩:I=10。20cm4截面模量:W=4。25cm3;弹性模量:E=2.06×105 N/mm2模 板15 厚 胶合多层板E= 4.5×103N/mm2 ，［σ］=14。84N/mm2；木 方50×100 松木顺纹抗压:fc=10N/mm2;顺纹抗剪：fv=1。4N/mm2顺纹抗拉：ft=8。0N/mm2;抗弯：fm=13N/mm2弹性模量:E=9000N/mm2；松木的重力密度 5kN/m3对拉螺栓M12（Ø9。85)[N] = 12。9kN扣 件单扣件承载力［N]=8000N双扣件承载力［N]=12000N三、搭设技术参数:1．支撑体系杆件...
