摇表的使用方法

摇表的使用方法_第1页
1/4
摇表的使用方法_第2页
2/4
摇表的使用方法_第3页
3/4

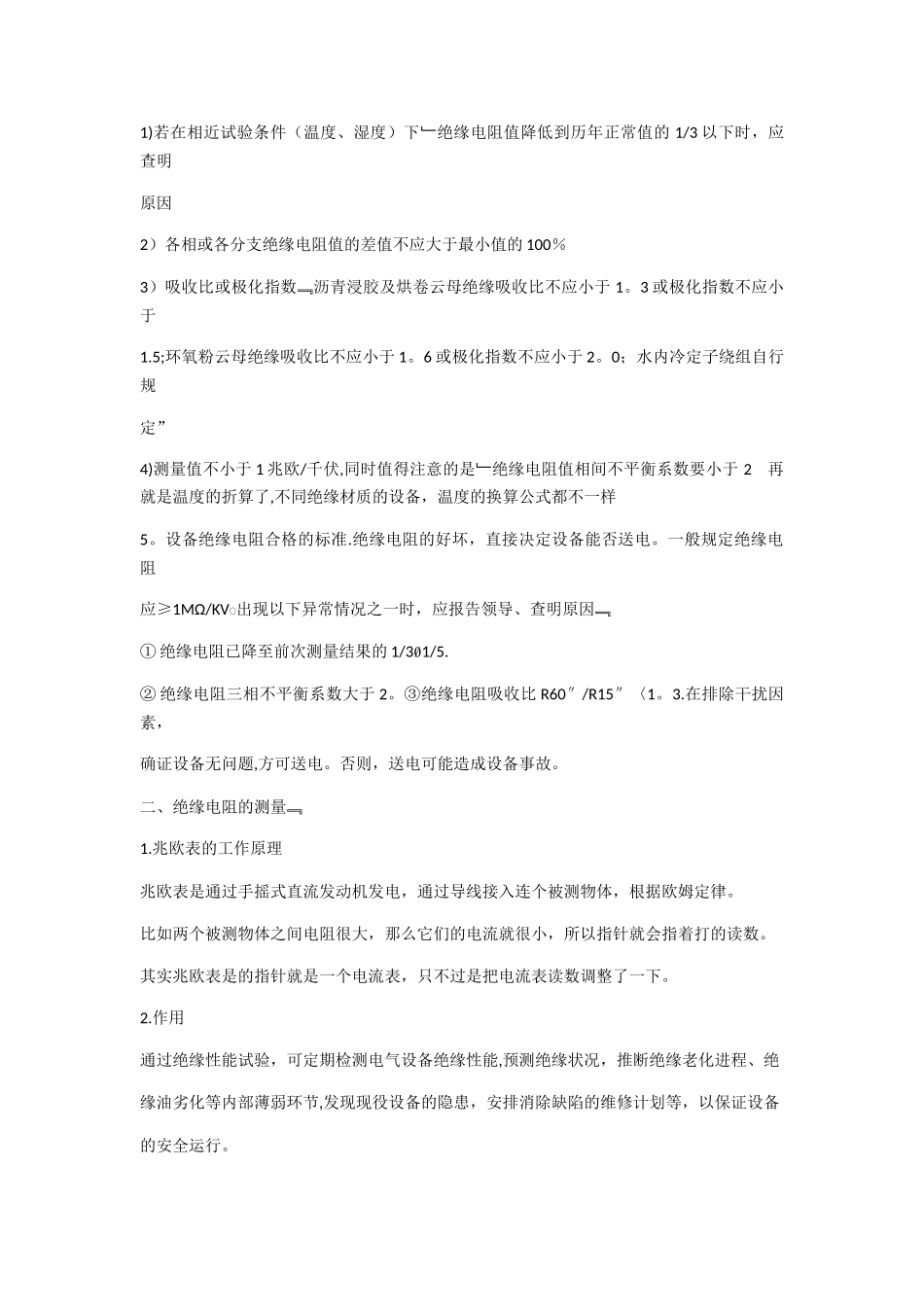

电气设备测绝缘的方法及注意事项 一 电气设备绝缘测量的相关规定 1.测绝缘时应遵守《安规》的有关规定 ① 测量绝缘电阻应由 2 人进行,特别是高压设备。 ② 绝缘电阻表的引线不得使用双股绞线,或把引线随便放在地上,以免因引线绝缘不良引起错误结果。 ③ 测量绝缘电阻时,必须将设备从电源的各方面断开,验明无电压且对地放电,确证检修设备无人工作,测量线路绝缘尚应取得对方同意,方可进行。 ④ 测量绝缘电阻时,绝缘电阻表及人员应与带电设备保持安全距离,同时,实行措施,防止绝缘电阻表的引线接触到带电设备上,引起短路或人身触电。 ⑤ 绝缘电阻测量结束后,应将被测试设备对地放电. 2。拆除设备的接地点是摇测绝缘电阻前还应做的工作。 ① 将一次回路的全部接地线拆除,拉开接地刀闸.② 应将设备的工作接地点或保护接地点临时解开,测量完后根据情况恢复。 ③ 对于低压回路,应将有关接线解开,如电度表、电压表等。 3.摇表的选择,《电气装置安装工程电气设备交接试验标准》中规定,测量绝缘电阻时,采用兆欧表的电压等级,在本标准未作特别规定时,应按下列规定执行 1)100V 以下的电气设备或回路,采纳 250V 50MΩ 及以上兆欧表;2)500V 以下至 100V 的电气设备或回路,采纳 500V 100MΩ 及以上兆欧表 3)3000V 以下至 500V 的电气设备或回路,采纳 1000V 2000MΩ 及以上兆欧表 4)10000V 以下至 3000V 的电气设备或回路,采纳 2500V 10000MΩ 及以上兆欧表 5)10000V 及以上的电气设备或回路,采纳 2500V 或 5000V 10000MΩ 及以上兆欧表 6)水内冷定子绕组用专用兆欧表,这个是《电力设备预防性试验规程》规定的 4。对于测量值 1)若在相近试验条件(温度、湿度)下绝缘电阻值降低到历年正常值的1/3 以下时,应查明原因 2)各相或各分支绝缘电阻值的差值不应大于最小值的 100% 3)吸收比或极化指数沥青浸胶及烘卷云母绝缘吸收比不应小于1。3 或极化指数不应小于1.5;环氧粉云母绝缘吸收比不应小于 1。6 或极化指数不应小于 2。0;水内冷定子绕组自行规定” 4)测量值不小于 1 兆欧/千伏,同时值得注意的是绝缘电阻值相间不平衡系数要小于2 再就是温度的折算了,不同绝缘材质的设备,温度的换算公式都不一样 5。设备绝缘电阻合格的标准.绝缘电阻的好坏,直接决定设备能否送电。一般规定绝缘电阻应≥1MΩ/KV出现以下异常情况之一时,应报告领导、查明原因...
