支座安装质量控制要点

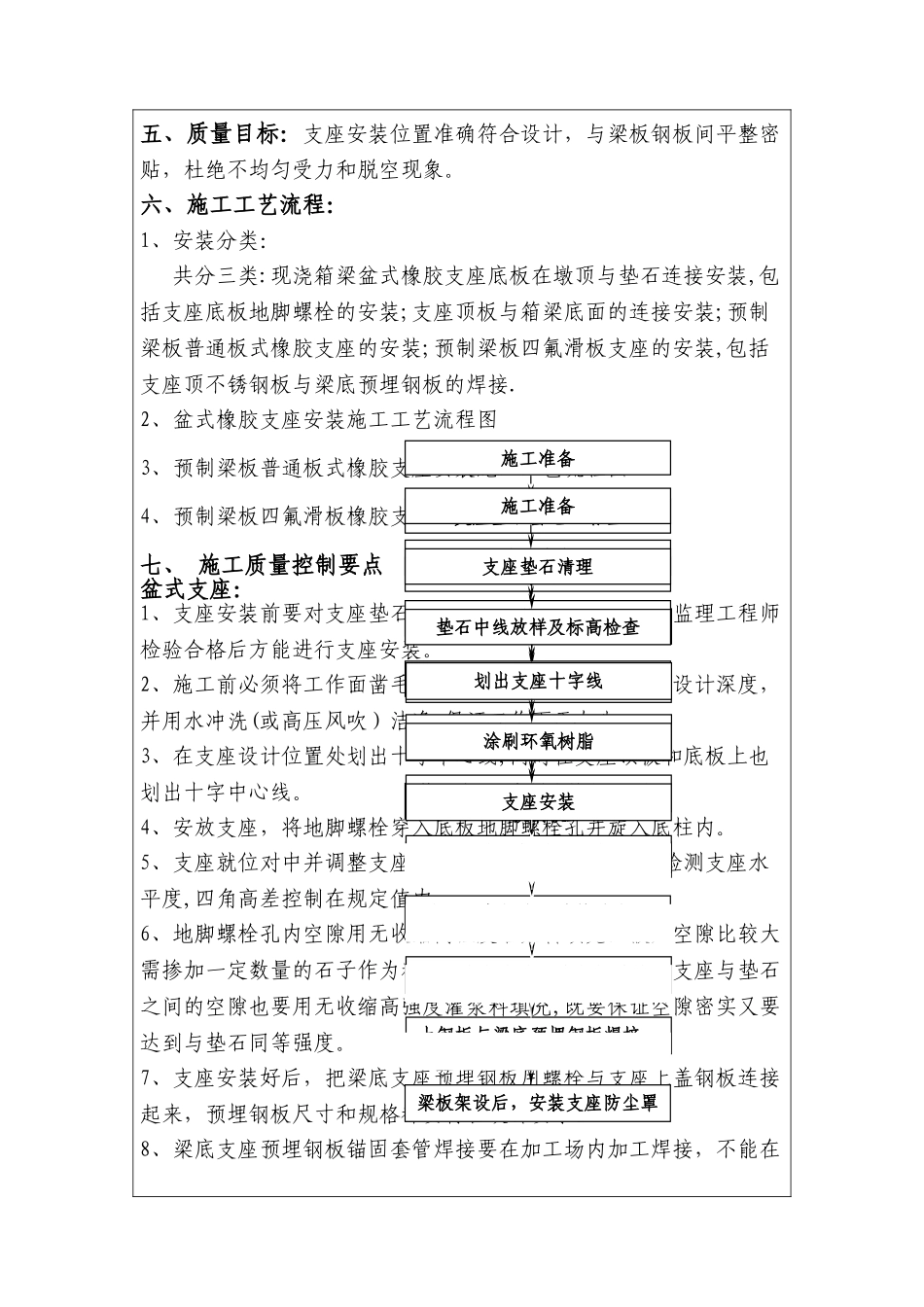

支座安装质量控制要点_第1页
1/6

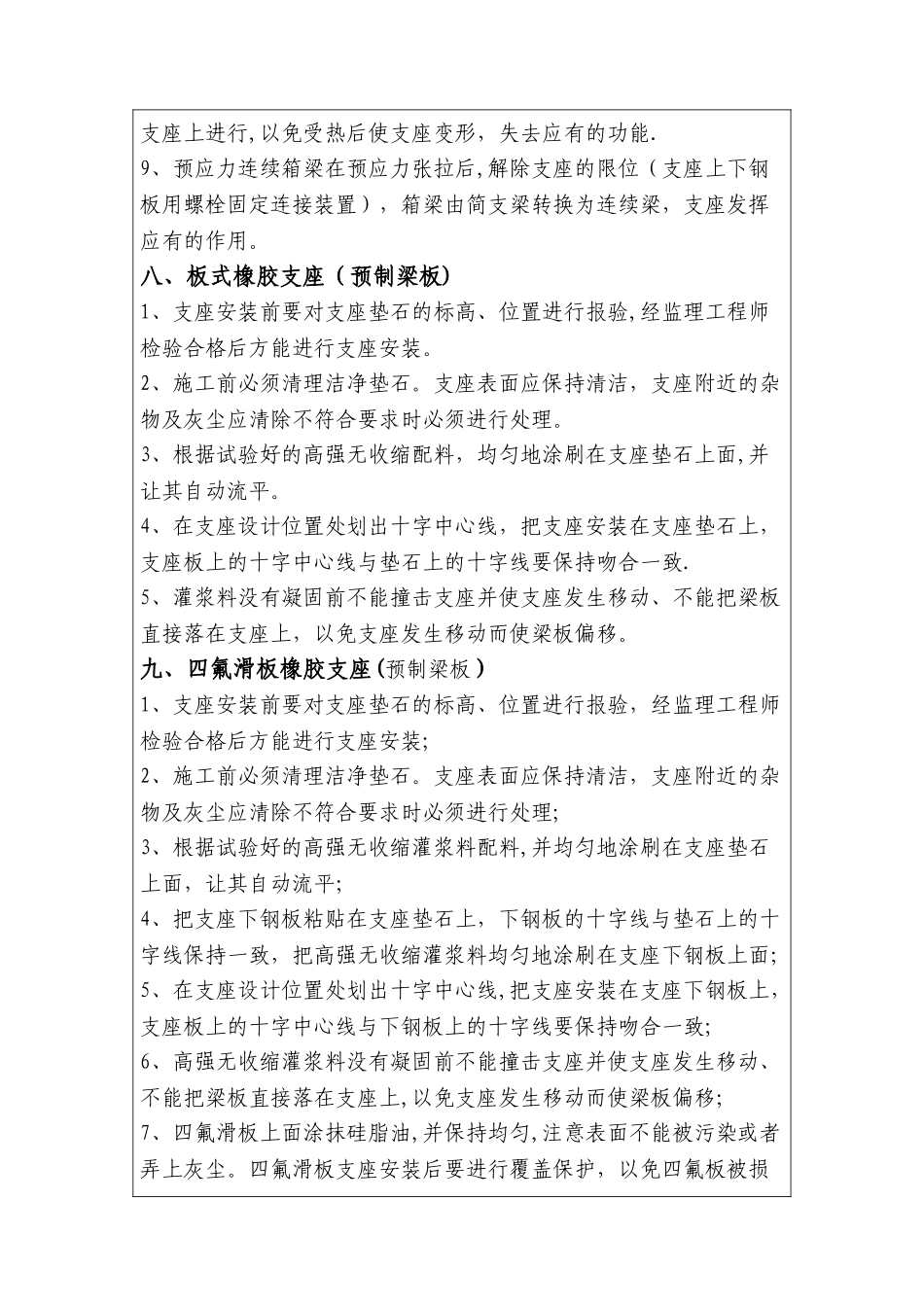

支座安装质量控制要点_第2页
2/6
支座安装质量控制要点_第3页
3/6
梁支座安装质量控制要点技术交底一、 适用范围:适用于本标全线的满堂碗扣支架现浇箱梁、预制箱梁支座的安装施工;二、设计情况: 全线桥梁支座设计共有三种:板式橡胶支座(预制箱梁)、盆式橡胶支座(现浇箱梁)、聚四氟乙烯滑板式支座和圆板式橡胶支座(预制箱梁);三、编制依据:1、支座的技术性能应符合 JT/T4-2024《公路桥梁板式橡胶支座》、JT/T663—2024《公路桥梁板式橡胶支座》和 JT391—1999《公路桥梁盆式橡胶支座》的要求;3、通过外委试验来确定,不合格的产品在业主或监理的监督下清除出场,立即更换产品品牌或批次,直至外委试验合格为止;四、技术准备1、根据设计图纸和相应的法律规范要求,做好灌浆料的配合比,确保试验工作与现场施工相协调.2、组织技术力量对所有导线点和水准点进行导线和水准复测,且复测结果已报监理工程师复核无误;3、做好施工作业中支座垫石及支座安装标高的放样工作,并收集好数据;4、尤其应注意区别橡胶支座是固定还是活动支座,是单向还是双向,其滑动方向和位移量必须符合设计要求;5、垫石混凝土强度必须满足设计要求,在浇筑砼时监理除了旁站之外,还必须对支座垫石逐个回弹,支座垫石不得出现露筋、空洞、蜂窝、麻面现象及任何裂缝;6、确认垫石地脚螺栓预留孔相对尺寸、直径及深度符合施工要求,保证预留孔清理洁净、孔内无杂物。7、支座底板调平砂浆采纳无收缩高强度灌浆料,性能应符合设计要求,灌注密实,不得留有气泡,空鼓。8、支座上下各部件纵轴线必须对正。当安装时温度与设计要求不同时,应通过计算设置支座顺桥向预偏量.五、质量目标:支座安装位置准确符合设计,与梁板钢板间平整密贴,杜绝不均匀受力和脱空现象。六、施工工艺流程:1、安装分类:共分三类:现浇箱梁盆式橡胶支座底板在墩顶与垫石连接安装,包括支座底板地脚螺栓的安装;支座顶板与箱梁底面的连接安装;预制梁板普通板式橡胶支座的安装;预制梁板四氟滑板支座的安装,包括支座顶不锈钢板与梁底预埋钢板的焊接.2、盆式橡胶支座安装施工工艺流程图3、预制梁板普通板式橡胶支座安装施工工艺流程图4、预制梁板四氟滑板橡胶支座安装施工工艺流程图七、 施工质量控制要点盆式支座:1、支座安装前要对支座垫石的标高、位置进行报验,经监理工程师检验合格后方能进行支座安装。2、施工前必须将工作面凿毛,将锚栓孔凿到设计位置和设计深度,并用水冲洗(或高压风吹)洁净,保证工作面无灰尘。 3、在支座设计位置处划出十字中心线,同时...
